《用户手册》 SIPLACE CA- 系列 4 设置与调试 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机 237 4 图 . 4.5 - 2 设备外部支脚 - 两个版本 （尺寸以毫米为单位）
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
236
4
4
4
4
用叉车将贴片机抬起约 35 cm 。这可防止在设备支脚意外落下时不会伤害到您的脚部。
贴片机直立高度为 6 英尺。

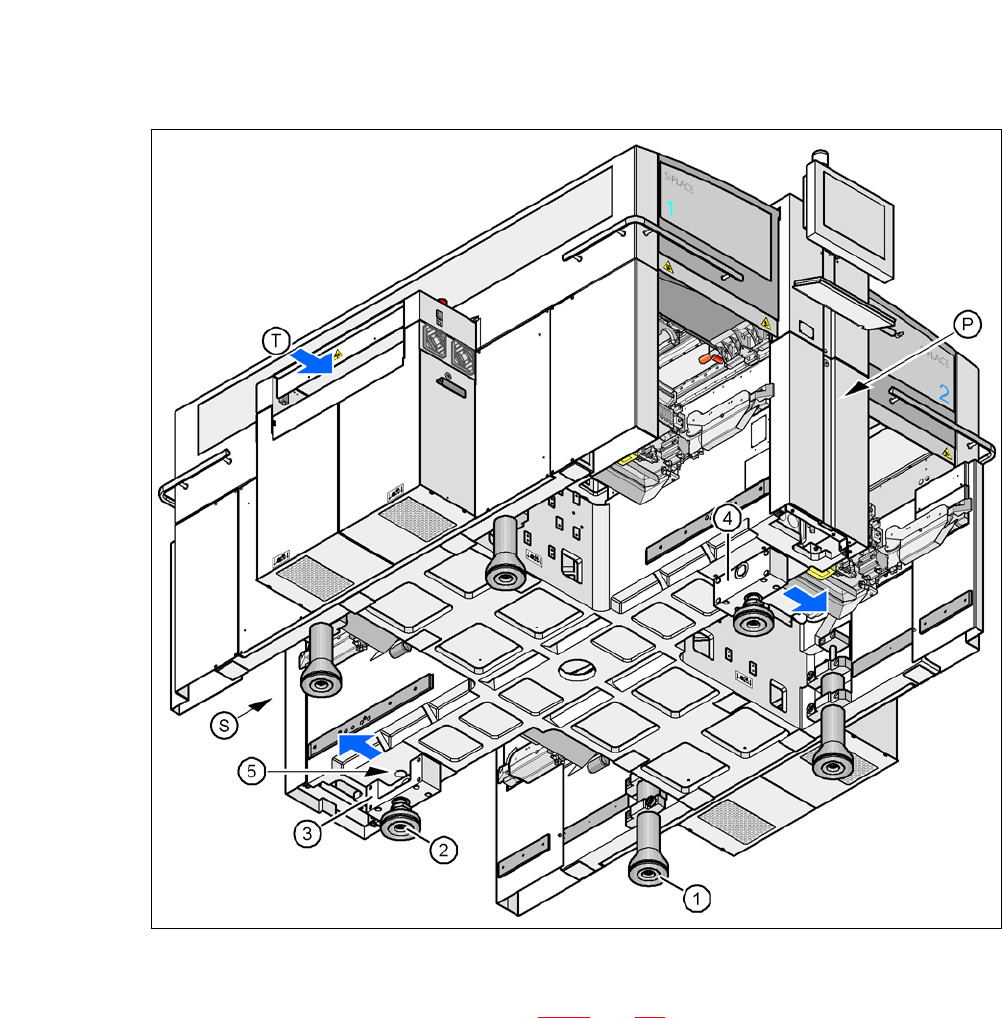

– 四个设备外部支脚 （图 4.5 - 3
中的物件 1，第 238 页）
贴片机外部支脚有两种版本可选： 4
– 用于 PCB 传送导轨高度为 900、930 和 950 mm，长度为 439 mm 的贴片机外部支脚
[03000890-02] （图 4.5 - 2
中的物件 2）。
– 两个中部支脚 （图 4.5 - 3
中的物件 2 ，第 238 页），带有两个在必要时可用于高度调整的垫
块（图 4.5 - 3
中的物件 3 和 4，第 238 页）。
警告
为避免带来不可挽回的损坏，请在抬升设备
前
注意以下几点：
警告
由于货叉间距过大而造成损坏的危险！
贴片机支脚的间距为 776 mm。货叉间距增大意味着贴片机在其接触表面以外被抬升，这
样的情况可能导致贴片机机架变形并损坏电缆和线路。
货叉仅能被打开到可以保证它们依然位于贴片机底部接触区域内的一个角度 （查看
接触表面见图 4.5 - 1）。
警告
因单侧承重导致的损坏危险！
设备支脚单侧承重 （例如，因为贴片机发生侧倾而致）可能导致设备支脚发生变形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
237
4

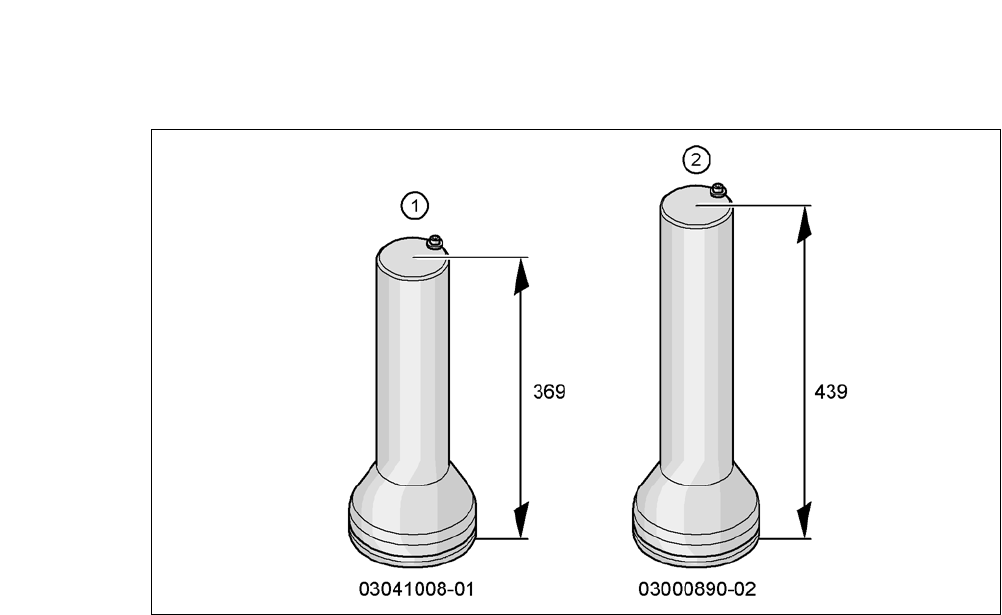

图 . 4.5 - 2 设备外部支脚 - 两个版本 （尺寸以毫米为单位）
