《用户手册》 SIPLACE CA- 系列 4 设置与调试 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机 239 4.5.4.1 预设设备中部支脚的高度 设备中部支脚已被预设。根据贴 片机高度，您可能需要将垫块拧到 设备下方。 设置一个 900 mm 的印制板传送导轨高度 4 如果印制板传送导轨高度为 900 mm 就需要使用一 个垫块。 确保垫块 90 mm 的一侧已垂 直对齐，而…
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
239
4.5.4.1 预设设备中部支脚的高度
设备中部支脚已被预设。根据贴片机高度，您可能需要将垫块拧到设备下方。
设置一个 900 mm 的印制板传送导轨高度 4
如果印制板传送导轨高度为 900 mm 就需要使用一个垫块。
确保垫块 90 mm 的一侧已垂直对齐，而且固定设备中部支脚的螺丝孔对着下方。
4
4
4
4
4
4
4
4
4
4
4
4

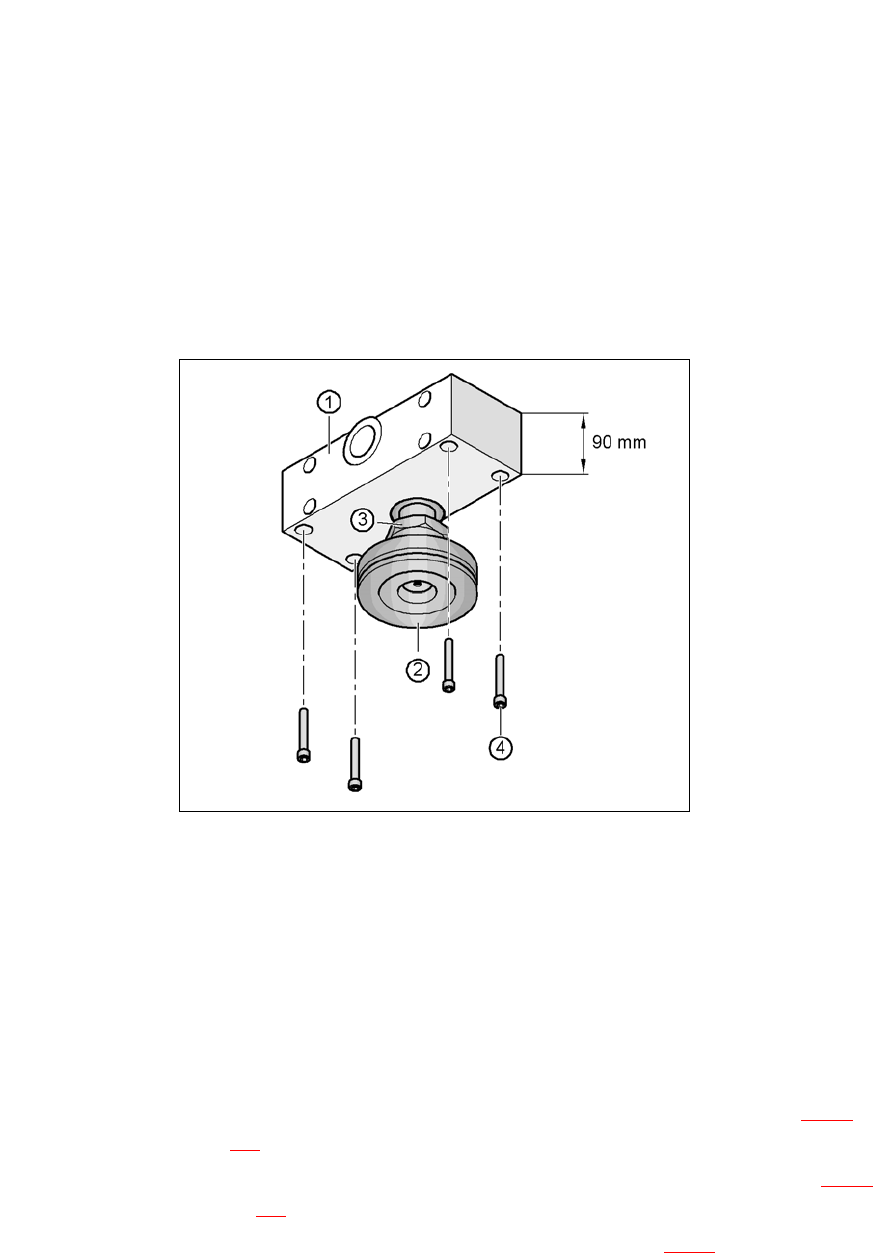

图 . 4.5 - 4 为 900 mm 的传送导轨高度，对齐垫块
4
(1) 垫块高度 90 mm
(2) 设备中部支脚
(3) M24 锁定螺母
(4) M12x80 六角套筒螺丝，4 颗
将设备中部支脚上的螺纹钉拧进垫块下侧的螺丝孔里。
按以下步骤，对齐设备下面的两个垫块：
– 在气动单元侧的垫块开口指向印制板传送导轨的运行方向 （见图 4.5 - 3
中的物件 4，第
238
页）。
– 在电源侧的垫块开口指向与印制板传送导轨的运行方向相反 （见图 4.5 - 3
中的物件 3，
第 238
页）。
使用四个 M12x80 六角套筒螺丝固定两个垫块 （见图 4.5 - 4 中的物件 4）。 使用尺寸为 10
mm 的螺丝刀刀头。
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
240
设置一个 930 和 950 mm 的印制板传送导轨高度 4
设置 930 和 950 mm 的印制板传送导轨高度时也需要使用垫块。
确保垫块 122.5 mm 的一侧已垂直对齐并且固定设备中部支脚的螺丝孔对着下方。
4

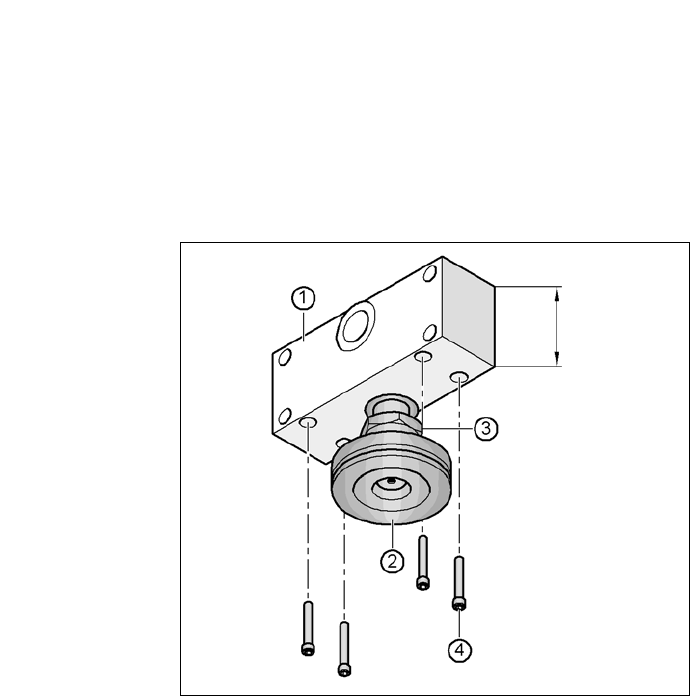

图 . 4.5 - 5 为 930 和 950 mm 的传送导轨高度对齐垫块
4
(1) 垫块高度 122.5 mm
(2) 设备支脚
(3) M24 锁定螺母
(4) M12x80 六角套筒螺丝，4 颗
122.5 mm
