《用户手册》 SIPLACE CA- 系列 4 设置与调试 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机 247 4 移除两块侧板 (图 4.5 - 8 中的物件 6) 。 4 断开侧板的接地电缆。 移除扩展套件 (物件 1)上的两扇柜门 (图 4.5 - 8 )。 4 将轴单元 (图 4.5 - 8 中的物件 8)下放到 贴片机的一侧,为安装 扩展套件 (图 4.5 -…

4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
246
4.5.7.2 装配
4

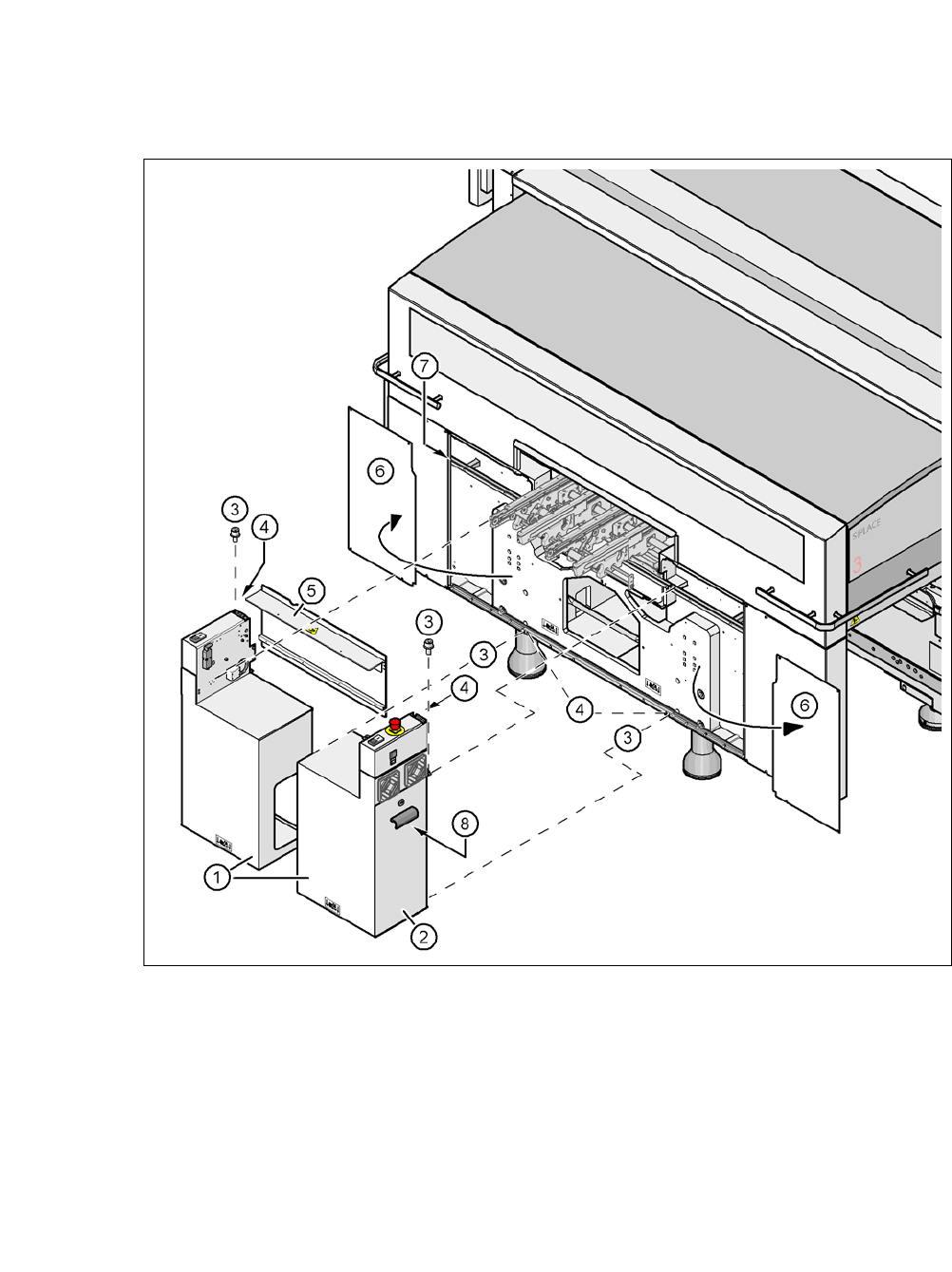

图 . 4.5 - 8 向 PCB 输出侧安装扩展套件
(1) 扩展套件
(2) 门
(3) 半圆头螺丝 DIN 912,M6x16 和垫圈
(4) 接地连接
(5) 运输盖
(6) 侧板,拆卸
(7) 插入导轨
(8) 2 号和 3 号悬臂轴单元 (CA4)

《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
247
4
移除两块侧板 (图 4.5 - 8 中的物件 6)。
4
断开侧板的接地电缆。
移除扩展套件 (物件 1)上的两扇柜门 (图 4.5 - 8)。
4
将轴单元 (图 4.5 - 8 中的物件 8)下放到贴片机的一侧,为安装扩展套件 (图 4.5 - 8 中的物
件 1)留出足够的空间。
请确保轴单元的连接电缆不会过紧。
将一半的扩展套件 (图 4.5 - 8 的物件 1)抬到设备机架上,装放时将装配支架放在装配杆上
(图 4.5 - 8 中的物件 7)。
4
用 2 颗 M6x16 半圆头螺丝和相应的圆盘固定这一半扩展套件 (图 4.5 - 8 中的物件 3)。
在装配扩展套件的另一半前,请安装传送导轨盖 (图 4.5 - 8 中的物件 5)。具体流程如下:
谨慎
受伤危险!
当您拧松三颗下方螺丝时,侧面板可能掉落而导致受伤。
拧松三颗下方螺丝,但暂时不要完全把它们卸下。
请注意
避免损坏
为避免发生损坏,我们建议在装配扩展套件时有第二个人在场协助。
谨慎
碰撞的危险!
一半扩展套件可能与 PCB 传送导轨的六角轴相碰撞。六角轴可能被撞弯。
请确保这一半扩展套件不会与 PCB 传送导轨的六角轴相碰撞而使六角轴发生弯曲。

4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
248
4

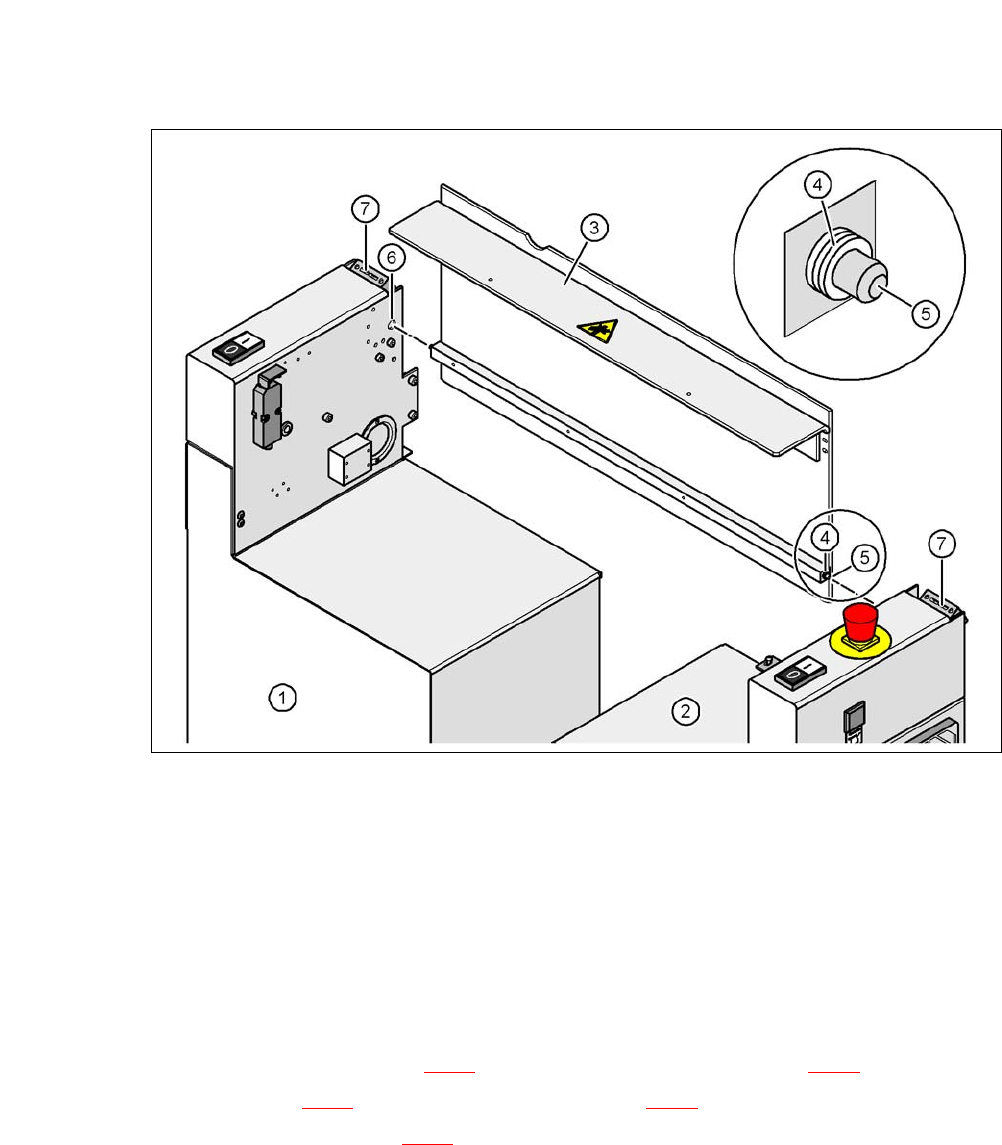

图 . 4.5 - 9 安装传送导轨盖和另一半扩展套件
(1) 一半扩展套件已经安装
(2) 另一半扩展套件即将安装
(3) 运输盖
(4) 在两侧都插入 3 个白色的垫圈
(5) 的传送导轨盖芯轴
(6) 插孔
(7) 保护盖开关
将 3 个白色塑料圆盘 (图 4.5 - 9 中的物件 4)插入到两个芯轴上 (图 4.5 - 9 中的物件 5)。
将芯轴 (图 4.5 - 9 中的物件 6)插入到插孔中 (图 4.5 - 9 中的物件 6)。
将另一半扩展套件 (图 4.5 - 9 中的物件 2)抬到设备机架上。
