4.5.8 在 CA4 中安装轴
4.5.8.1 CA4 轴单元 （2 号和 3 号悬臂） - 电气连接点
4

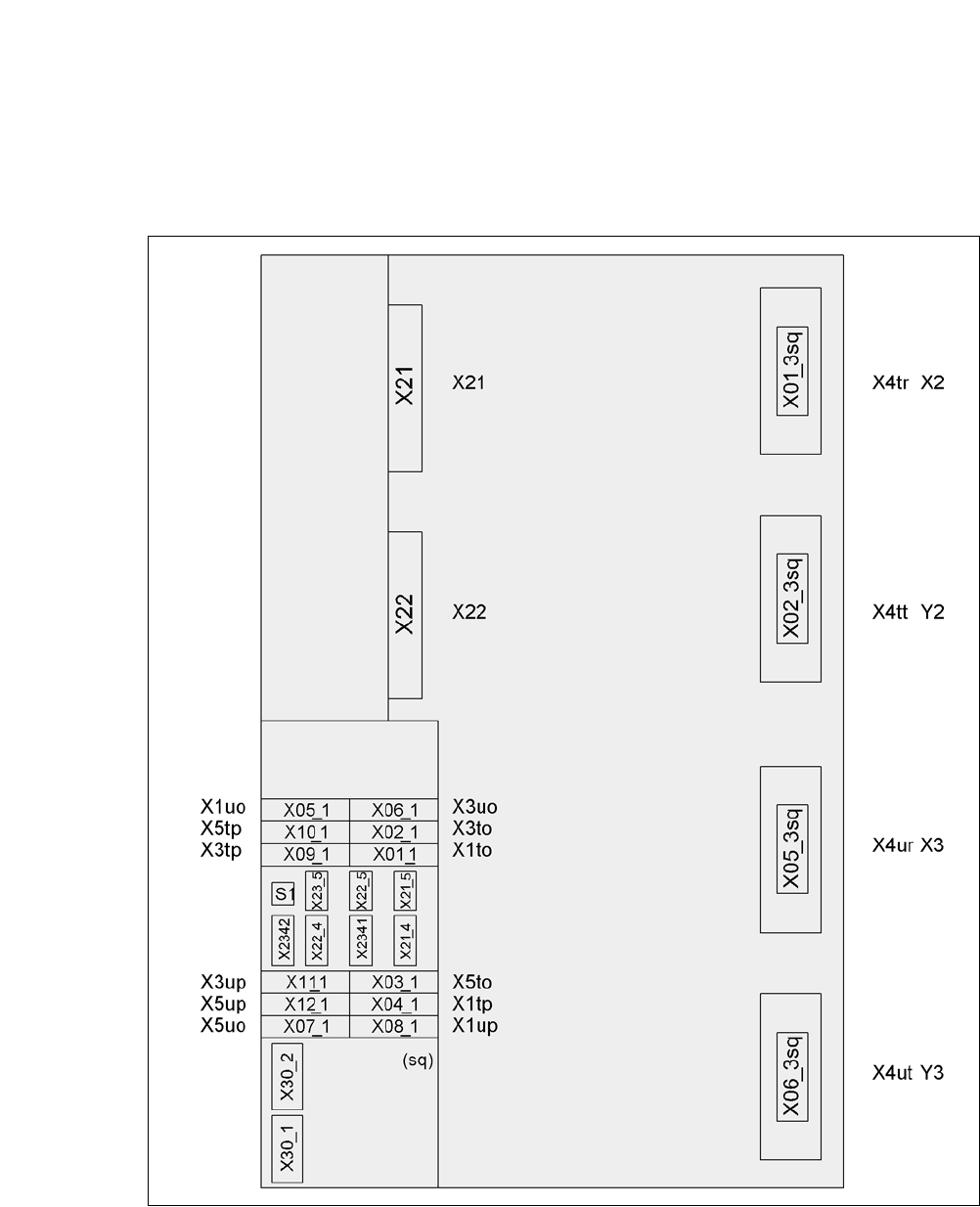

图 . 4.5 - 12 CA4 轴单元 （2 号和 3 号悬臂），后方 - 电气连接点
插头 插头
插头
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
253
4.5.8.2 CA4 轴单元 （2 号和 3 号悬臂）- 连接插头
按照下图所示连接电源电缆：
4
4
检查 S1 的开关设置
1： 开
2：开
CA4 轴单元插头 连接电缆 请注意
插头 电缆
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
用夹子固定连接器
X22 X22
03009802
03009803
03009804
03009805
03009807
用夹子固定连接器
X01_3sq X4tr 03009780 扣入连接器
X02_3sq X4tt 03009781 扣入连接器
X05_3sq X4ur 03009800 扣入连接器
X06_3sq X4ut 03009801 扣入连接器
X01_1sq
X02_1sq
X03_1sq
X1to
X3to
X5to
03009791
03009792
03009793
一直插入到停止点
X04_1sq
X09_1sq
X10_1sq
X1tp
X3tp
X5tp
03009794
03009795
03009796
一直插入到停止点
X05_1sq
X06_1sq
X07_1sq
X1uo
X3uo
X5uo
03009811
03009812
03009813
一直插入到停止点
X08_1sq
X11_1sq
X12_1sq
X1up
X3up
X5up
03009814
03009815
03009816
一直插入到停止点
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
上紧
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
254
4.5.8.3 安装轴单元
小心地将轴单元抬放到扩展套件的导轨上。
请确保您没有挤压到任何电缆。
将轴单元推入到扩展套件内直到停止点。
用半圆头螺丝固定轴单元。
插入保护盖。
将接地电缆固定到柜门上 （图 4.5 - 8 中的物件 2，第 246 页）如图 4.5 - 10，第 250 页所示。
锁住柜门。
4.5.8.4 安装侧板
将接地电缆固定每个侧板上 （图 4.5 - 8 中的物件 6，第 246 页）如图 4.5 - 10，第 250 页所
示。
用 6 颗半圆头螺丝将侧板固定到设备机架上。
4
4
请注意
已拆卸输入传送导轨
请继续执行第 4.5.9 部分，“ 安装输入传送导轨 ”第 255 页。
请注意
已安装输入传送导轨
请按照第 4.5.14 部分，“ 安装主要故障指示灯 ”，第 275 页的说明继续装配工作。
