4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
254
4.5.8.3 安装轴单元
小心地将轴单元抬放到扩展套件的导轨上。
请确保您没有挤压到任何电缆。
将轴单元推入到扩展套件内直到停止点。
用半圆头螺丝固定轴单元。
插入保护盖。
将接地电缆固定到柜门上 （图 4.5 - 8 中的物件 2，第 246 页）如图 4.5 - 10，第 250 页所示。
锁住柜门。
4.5.8.4 安装侧板
将接地电缆固定每个侧板上 （图 4.5 - 8 中的物件 6，第 246 页）如图 4.5 - 10，第 250 页所
示。
用 6 颗半圆头螺丝将侧板固定到设备机架上。
4
4
请注意
已拆卸输入传送导轨
请继续执行第 4.5.9 部分，“ 安装输入传送导轨 ”第 255 页。
请注意
已安装输入传送导轨
请按照第 4.5.14 部分，“ 安装主要故障指示灯 ”，第 275 页的说明继续装配工作。
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
255
4.5.9 安装输入传送导轨
4.5.9.1 工具
– 内六角扳手，DIN 911，套
– 十字螺丝刀，尺寸 1
4.5.9.2 装配
4

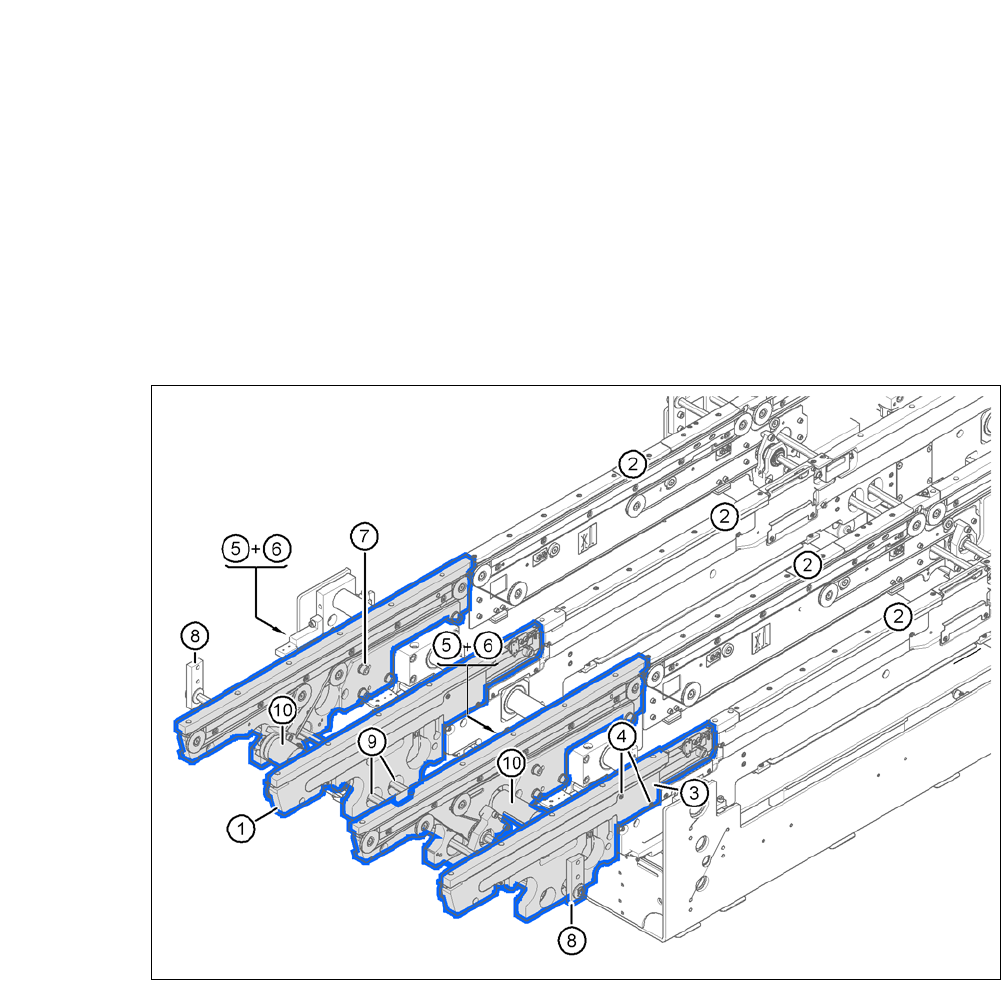

图 . 4.5 - 13 输出传送导轨 - 双传送导轨
(1) 侧面板，输出传送导轨
(2) 侧面板，1 号处理传送导轨
(3) 电缆盖 20 x 200
(4) 埋头螺丝，ISO 7046, M3x6, 每个电缆盖 2 颗
(5) 电缆盖 20 x 310
(6) 半圆头螺丝 DIN 912，M3x5， 每个电缆盖 1 颗
(7) 半圆头螺丝 DIN 912，M6x16, 和垫圈，每个面板 4 颗
(8) 六角轴导向装置
(9) 六角轴 （单传送导轨：一件，双传送导轨：两件）
(10) 驱动单元
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
256
拆卸输入传送导轨侧上 （图 4.5 - 13 中的物件 1）的电缆盖 （图 4.5 - 13 中的物件 3 和 5）。
将此侧边 （图 4.5 - 13 中的物件 1）小心地贴放在处理传送导轨的侧边上 （图 4.5 - 13 中的物
件 2）。
4
用 4 颗 M6x16 半圆头螺丝和相应的圆盘固定每个侧边 （图 4.5 - 13 中的物件 7）。
将电源电缆连接到光障和驱动马达上。
拧紧电缆盖 （图 4.5 - 13 中的物件 3 和 5）。
将六角轴 （图 4.5 - 13 中的物件 9）插入到驱动单元中 （图 4.5 - 13 中的物件 10）。
请确保六角轴导向装置 ( 图 4.5 - 13 中的物件 8）始终对着安装驱动单元（图 4.5 - 13 中的物件
10）的传送导轨侧。
谨慎
小心不要切穿任何光障或驱动马达电路。
