4.5.10.7 安装底部护手装置
我们只为 CA- 系列贴片机提供了
一个
“ 底部 ” 护手装置。然而，如果贴片机被安装在一条生产线
内，那么在相邻的输出和输入传送导轨之间将不会有护手装置。
4
4

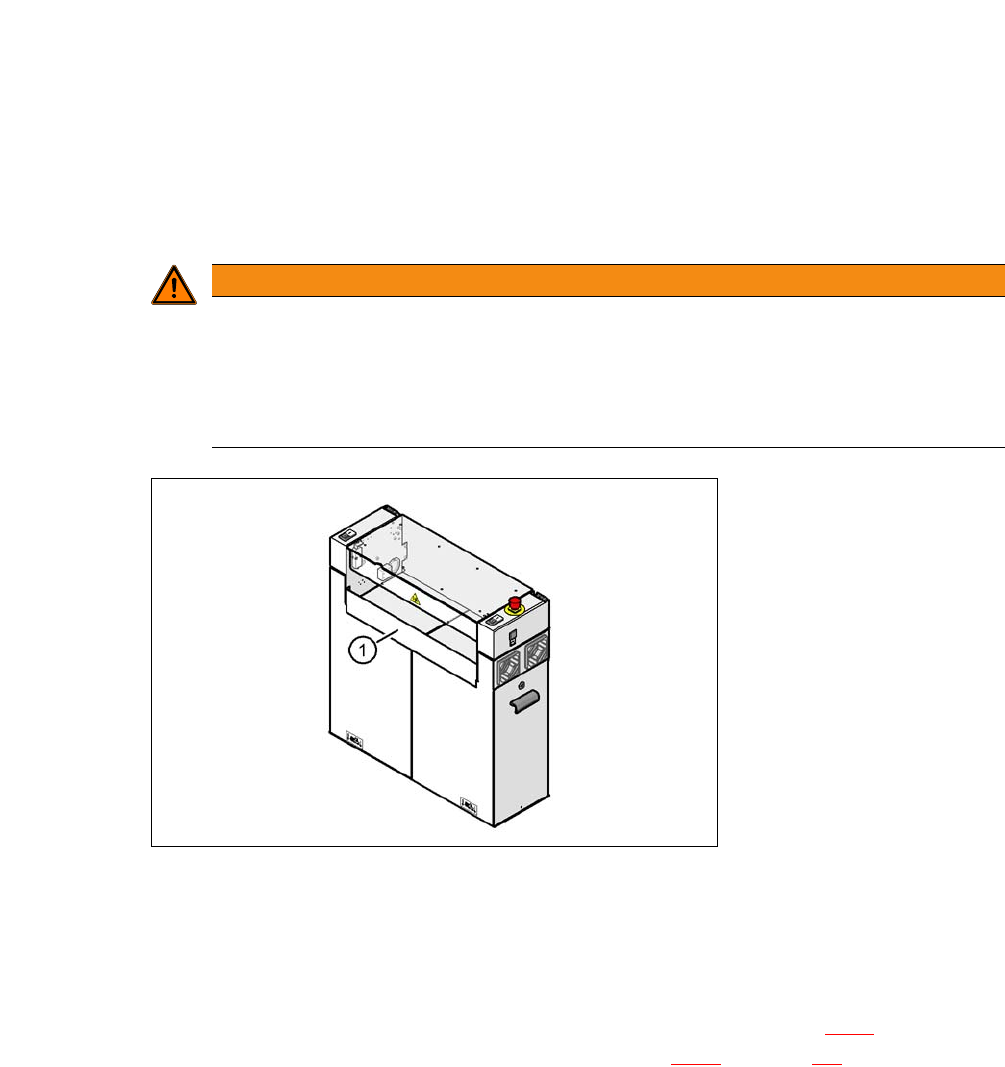

图 . 4.5 - 17 在 PCB 输入侧安装 “ 底部 ” 护手装置
(1) “ 底部 ” 护手装置 [03003432-01]
4.5.11 在 CA4 i 上安装 PC 盒单元
SIPLACE CA- 系列贴片机可以一次性安装 PC 盒单元或一个计算机单元。第 4.5.11 部分介绍了
PC 盒的安装。 关于如何安装计算机单元的介绍，请参看第 4.5.12
部分，第 268 页。
警告
工作人员非授权进入！
生产线上贴片机的输入和输出侧之间如果缺失一个护手装置，若有员工伸入到贴片机内
部，就可能导致发生非授权进入。
始终使用 4 颗 M4x12 六角套筒螺丝将护手装置安装在生产线
第一台
贴片机的输入侧
和
最后一台
贴片机的输出侧 [03003432-01]。
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
263
4.5.11.1 PC 盒单元 - 电气连接点
4
图 . 4.5 - 18 PC 盒单元，前 - 连接插头
USB 集线器
以太网开光
（3D 传感器选项）
视频多路复用器
控制计算机
设备控制器
3D 传感器计算机选项
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
264
4
图 . 4.5 - 19 PC 盒单元，后 - 连接插头
USB 集线器
以太网开光
（3D 传感器选项）
DC/DC 转换器
控制计算机
设备控制器
3D 传感器计算机选项
PC 盒电压分配器
