4 设置与调试 《用户手册》 SIPLACE CA- 系列 4.5 设置贴片机 使用软件版本 SC.707.0 或更新 201 3 年 10 月版 简体中文 272 4.5.12.5 安装侧板  将接地电缆固定每个侧板上 （图 4.5 - 14 中的物件 6，第 257 页）如图 4.5 - 16 ，第 261 页所 示。  用 6 颗半圆头螺丝将侧板固定到设备 机架上。  请继续执行第 4.5.14 部分，“ 安装主要故障指示灯…

100%1 / 452
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
271
4.5.12.3 CA4 计算机单元后侧的压入式连接
4
4
4.5.12.4 安装计算机单元
在计算机单元后侧建立压入式连接 （见第 4.5.12.3 部分）。
小心地将计算机单元抬放到扩展套件的导轨上。
请确保您没有挤压到任何电缆。
检查连接前侧的电缆是否在侧边的导向板导向板里
（图 4.5 - 20
中的物件 1 第 268 页）。
将计算机单元推入扩展套件，直到停止点。
将风扇电连接到计算机单元电缆上。
在计算机单元前侧建立压入式连接 （见第 4.5.12.2 部分）。
用电缆夹将电缆固定在前方面板上。
用半圆头螺丝固定计算机单元。
将接地电缆固定到柜门上（图 4.5 - 14 中的物件 2，第 257 页）如图 4.5 - 16，第 261 页所示。
锁住柜门。
4
计算机单元，后侧
（图 4.5 - 21
）插头
连接电缆 请注意
插头 电缆
PE1 电缆环 接地电缆
固定，如图 4.5 - 16
，
第 261
页所示。
X27pz X27pz 03003437 W1-W2 一直插入到停止点
X2pz X2pz 03002966 W1-W5 用螺丝固定
X1pz X1pz 03002969 W1-W5 用螺丝固定
X62pz X62pz 03002488 扣入位置
PE2 电缆接线头 接地电缆 一直插入到停止点
P24 / GND X1 扩展套件里的风扇 一直插入到停止点
请注意
对于 CA4 设备，请继续执行第 4.5.13 部分，“ 在 CA4 上安装轴单元 ”第 273 页。
4 设置与调试 《用户手册》 SIPLACE CA- 系列
4.5 设置贴片机 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
272
4.5.12.5 安装侧板
将接地电缆固定每个侧板上 （图 4.5 - 14 中的物件 6，第 257 页）如图 4.5 - 16，第 261 页所
示。
用 6 颗半圆头螺丝将侧板固定到设备机架上。
请继续执行第 4.5.14 部分，“ 安装主要故障指示灯 ”第 275 页。
《用户手册》 SIPLACE CA- 系列 4 设置与调试
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 4.5 设置贴片机
273
4.5.13 在 CA4 上安装轴单元

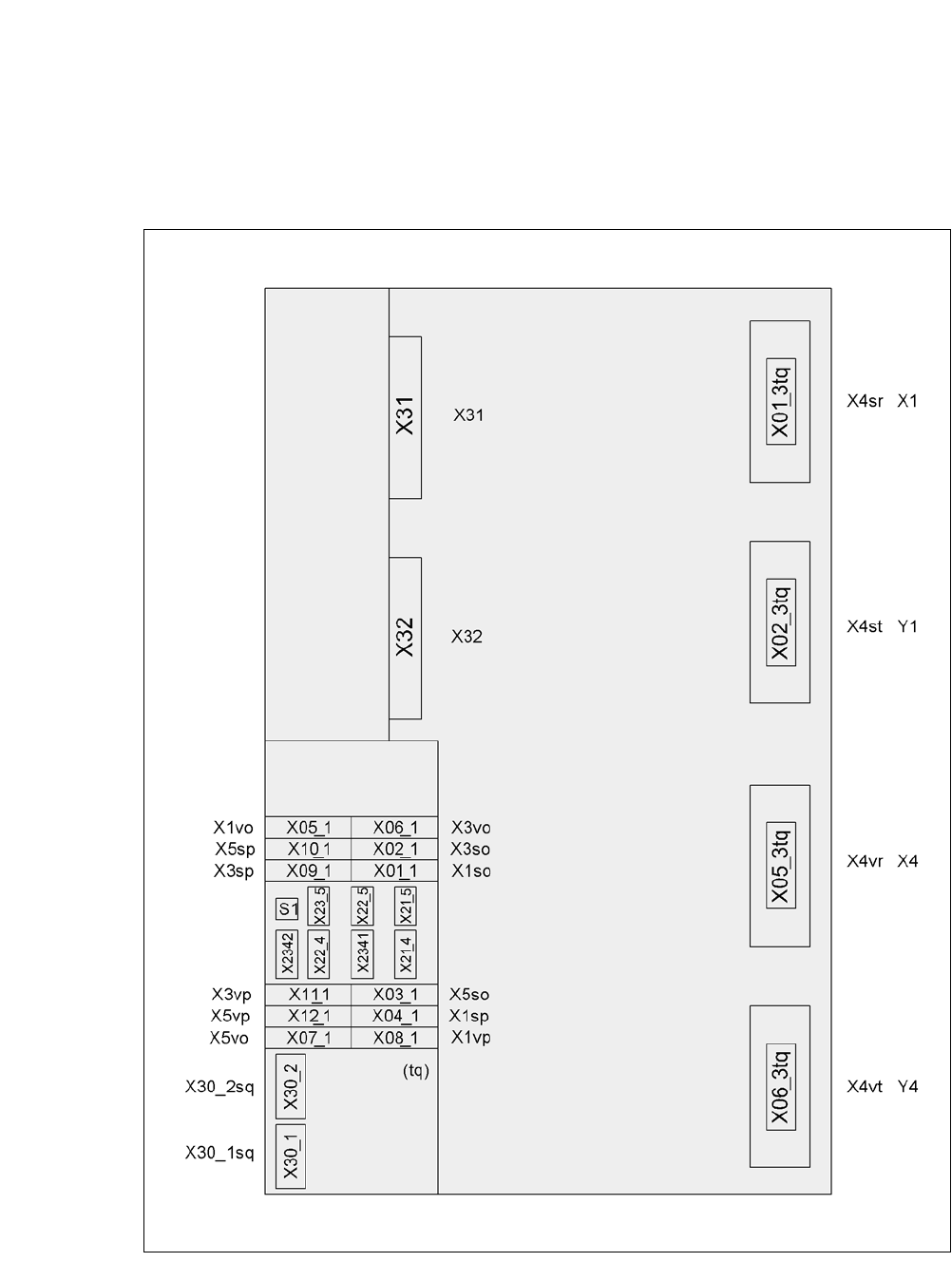

4.5.13.1 CA4 （1 号和 4 号悬臂）的轴单元 - 电气连接点
4
图 . 4.5 - 22 CA4 （1 号和 4 号悬臂），后侧 - 连接插头
插头插头
插头
