5 设备上的作业 《用户手册》 SIPLACE CA- 系列 5.2 用户界面 使用软件版本 SC.707.0 或更新 201 3 年 10 月版 简体中文 302 5.2 用户界面 用户界面分为下面几个区域。 5 图 . 5.2 - 1 “Productio n （生 产）” 图示中用户交互界面的组成部分 （示例为 SIPLACE CA4） 图例 (1) 状态区域 （显示状态和错误） (2) 处理区域 / 显示区域 (3) 工具 栏 …
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.1 员工简介
301
5.1.3 操作员级别 “ 维修 （客户）”
5.1.3.1 任务
维修人员的职责包括：
– 重要的预防性维护作业
– 安装更换部件
– 编辑设备数据
– 校准设备
5.1.4 操作员级别 “ 维修 （SIPLACE）”
5.1.4.1 任务
程序员负责：
– 准备 CAD 文件。
– 创建并校准视像数据 （示教）
– 编写贴片程序
– 执行新作业
– 数据维护
– 数据备份
5 设备上的作业 《用户手册》 SIPLACE CA- 系列
5.2 用户界面 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
302
5.2 用户界面
用户界面分为下面几个区域。
5
图 . 5.2 - 1 “Production （生产）” 图示中用户交互界面的组成部分 （示例为 SIPLACE CA4）
图例
(1) 状态区域 （显示状态和错误）
(2) 处理区域 / 显示区域
(3) 工具栏
(4) 信息行
(5) 更改后的配置和附加选项 （例如，“ 条形码 ” 模式）的视图
5
请注意
关于用户交互界面和各个功能的详细介绍请参看工作站计算机软件的联机帮助。
(1)
(2)
(3)
(4)
(5)
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.2 用户界面
303
5.2.1 状态区域
状态区域显示当前的贴片机状态、最近出现的错误和将要执行的动作。

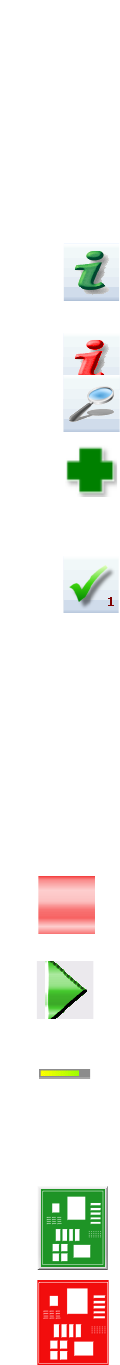

状态区域的右侧通过下面的图标来显示状态：
（绿色）启动当前视图的上下文联机帮助功能。将对当前视图里的所有操作控制部件进行解释说
明。
（红色）启动帮助系统，显示当前错误的可能原因和解除此故障的措施。
打开一个显示错误通知文本和错误发生日期和时间的对话窗口。当前错误的帮助功能也可以从此
处打开。
打开当前错误的详情视图。问题排查措施可以在这个图示中直接被打开 （仅为某些错误信息显
示）。
从状态区域删除当前显示的错误。
5.2.2 显示和处理区域
此区域将显示用于设置 / 删除各项功能的按钮、有关印制板、设置、配方的一般信息和其他信
息。
添加了动画和颜色编码的图标有助于解释说明进程或状况 （例如，正在编辑、空闲位置等）。
“ 生产 ” （基本视图）视图显示某些操作状况 （正在编辑、错误等）。
停止处理。用于停止当前的处理操作。
继续处理。这将启动或继续印制板贴片操作。
进度条
进度条会显示每块印制板的贴片进度。
正在处理印制板
印制板已被系统拾取并已贴装。PCB 图标将显示为一个深绿色的按钮。
印制板处理已停止
如果处理已停止，PCB 图标将显示为红色。
