将打开下面的视图：
5

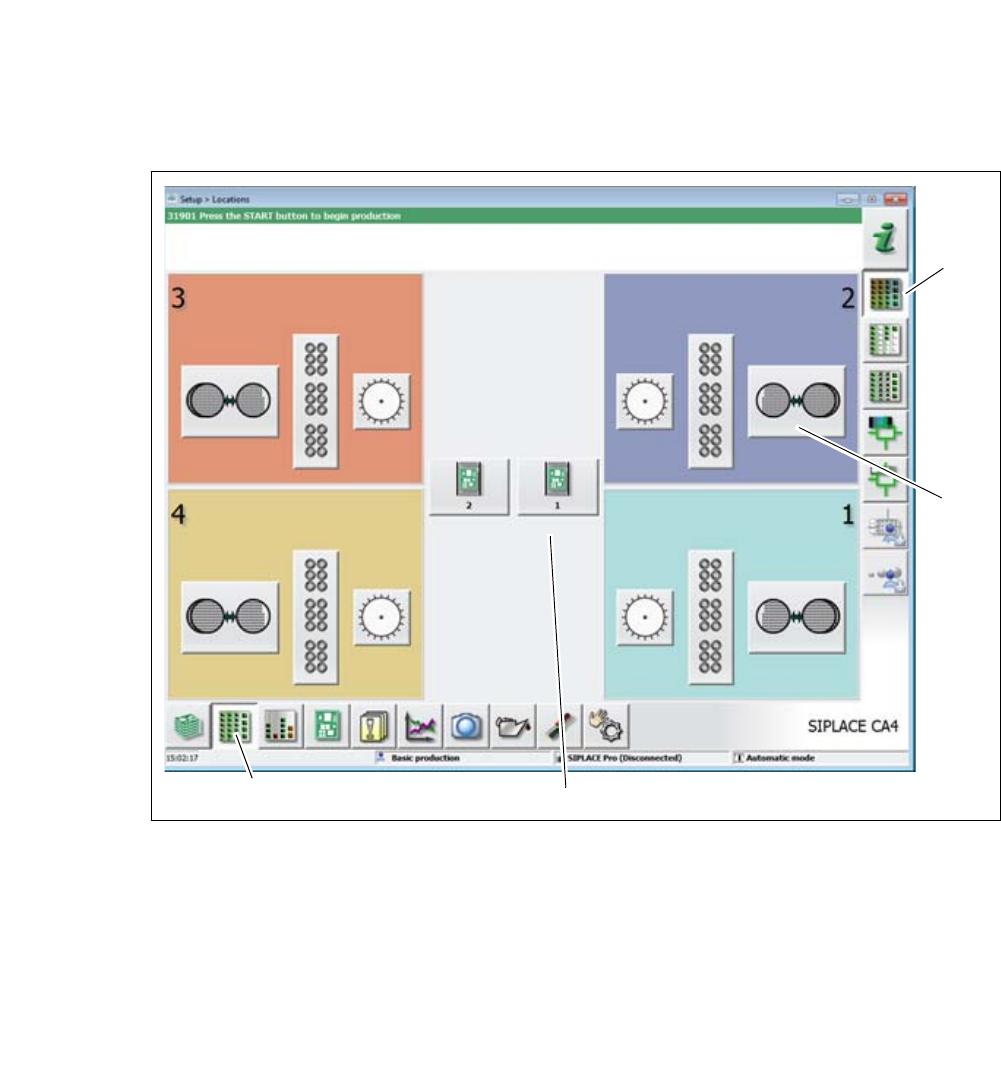

图 . 5.2 - 3 “ 供料器模块、元件和吸嘴 ” 视图中的用户界面 （示例为 SIPLACE CA4）
图例
(1) 工具栏 （“ 供料器模块、元件和吸嘴 ” 按钮）
(2) “ 供料器模块、元件和吸嘴 ” 视图中的垂直工具栏
(3) 显示 4 个悬臂的处理区
(4) 2 号位置上 SIPLACE 晶圆系统 （SWS）的按钮
例如，点击 1 号悬臂的 SIPLACE 晶圆系统 （SWS）（4 号按钮）将打开 SWS 的各项功能。
(1)
(2)
(3)
(4)
5 设备上的作业 《用户手册》 SIPLACE CA- 系列
5.2 用户界面 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
308
将打开下面的视图：
5

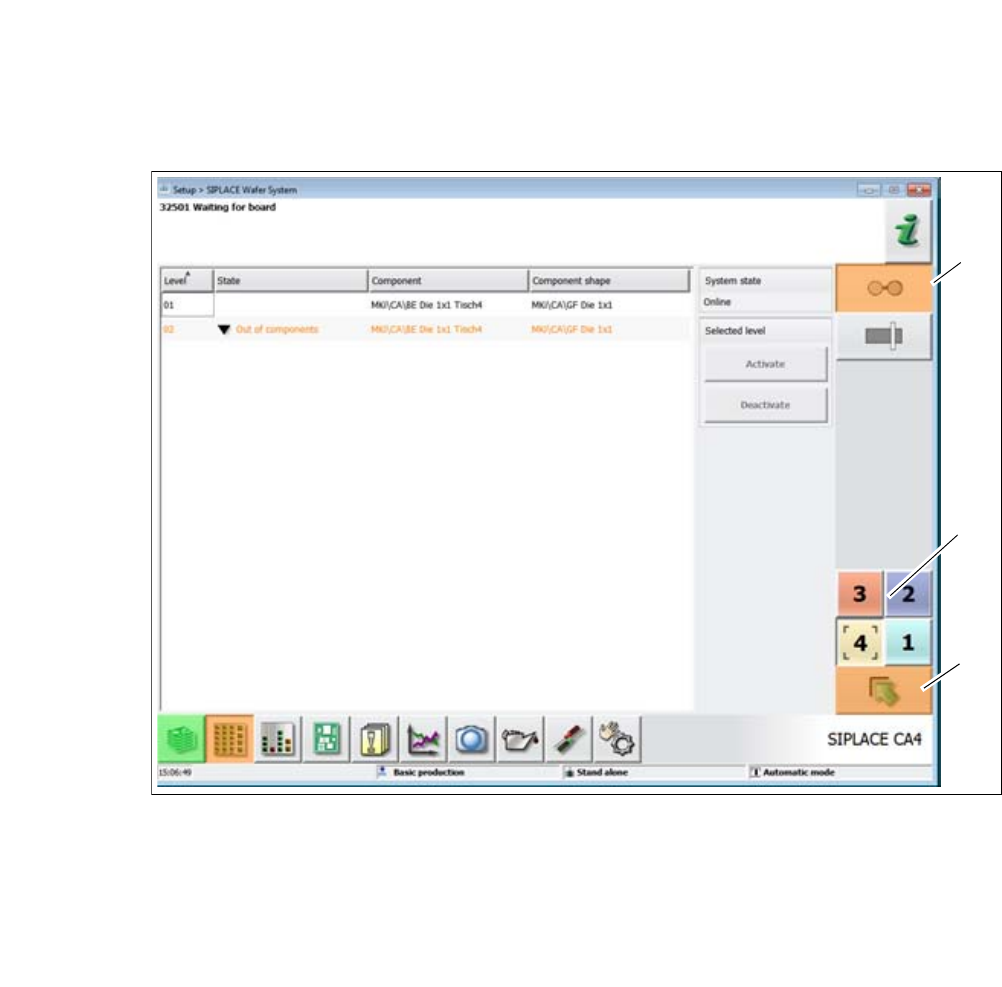

图 . 5.2 - 4 “WPC” 视图中的用户界面 （示例为 SIPLACE SX 型贴片机）
图例
(1) “SIPLACE 晶圆系统 ” 各项功能的垂直工具栏
(2) 用于直接更改到另一个悬臂的按钮
(3) “ 返回上一级 ” 按钮，返回上一个视图 （此处：“ 供料器模块、元件和吸嘴 ” 视图，见上图）
(1)
(2)
(3)
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.2 用户界面
309
5.2.5 设置
在 “ 设置 ” 视图中，您可以更改各种用户设置、软件选项和设备选项。
在工具栏 中，点击 “ 设置 ”。
右侧会显示一个附加工具栏。下面的表格简要介绍了这些图标和设置。
图标 设置 说明
贴片机设置 仅适用于 “ 高级生产 ”、“ 维修客户 ” 和 “ 维修 SIPLACE”。
用于设置操作模式和选项 （例如，运行选项）。
用于关停贴片。
用于切换到操作系统。
用户设置 设置操作员级别。
让您可以设置语言。默认情况下，可选择英语或德语。我们还提
供了一张语言 CD，以便安装其他语言。
“ 高级生产 ” 操作员级别及以上级别可以设置更多选项。
贴片机选项 在 “ 生产 ” 级别内不可更改任何选项。
贴片机选项的配置。
软件选项 仅适用于 “ 高级生产 ”、“ 维修客户 ” 和 “ 维修 SIPLACE”。
用于激活各种测试功能。
已连接的外部系
统总览
显示已连接的所有外部系统（如， OIS、SetupCenter）。 显示连
接状态和已使用的内存，或者删除已连接的系统。
