5 设备上的作业 《用户手册》 SIPLACE CA- 系列 5.7 配置供料器模块 使用软件版本 SC.707.0 或 更新 2013 年 10 月版 简体中文 324 5.7 配置供料器模块 5.7.1 处理供料器模块时的注意事项 供料器模块是精密器件。所以，处理 供料器模块时需要小心。 避免供料器模块撞上障碍物。 切勿将供料器模块摔到地上。 进行预防性维护时始终使用适宜的工具 。 5.7.2 拆卸转换料台上的 X 供料…
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.6 执行一次目视检查
323
5.6.6 为大料带卷盘使用芯轴
5
5

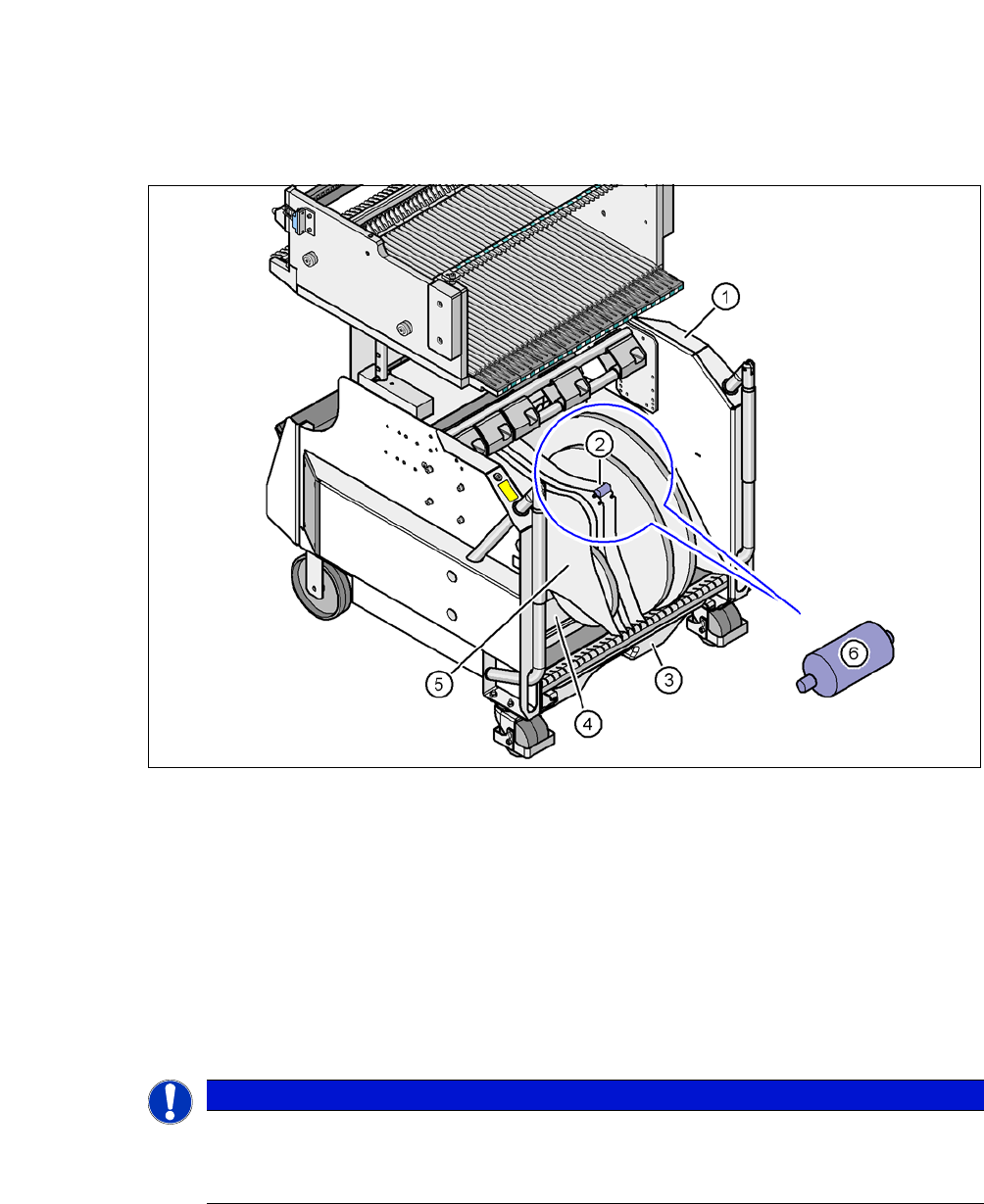

图 . 5.6 - 4 SIPLACE X- 系列元件料车，带料带容器和芯轴
(1) 元件料车
(2) 芯轴的位置
(3) 废料带容器
(4) 料带容器
(5) 分隔板
(6) 芯轴 （缩放）
5
请注意
使用芯轴
SIPLACE X- 系列元件料车一般不需要芯轴
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
5 设备上的作业 《用户手册》 SIPLACE CA- 系列
5.7 配置供料器模块 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
324
5.7 配置供料器模块
5.7.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
5.7.2 拆卸转换料台上的 X 供料器模块
5

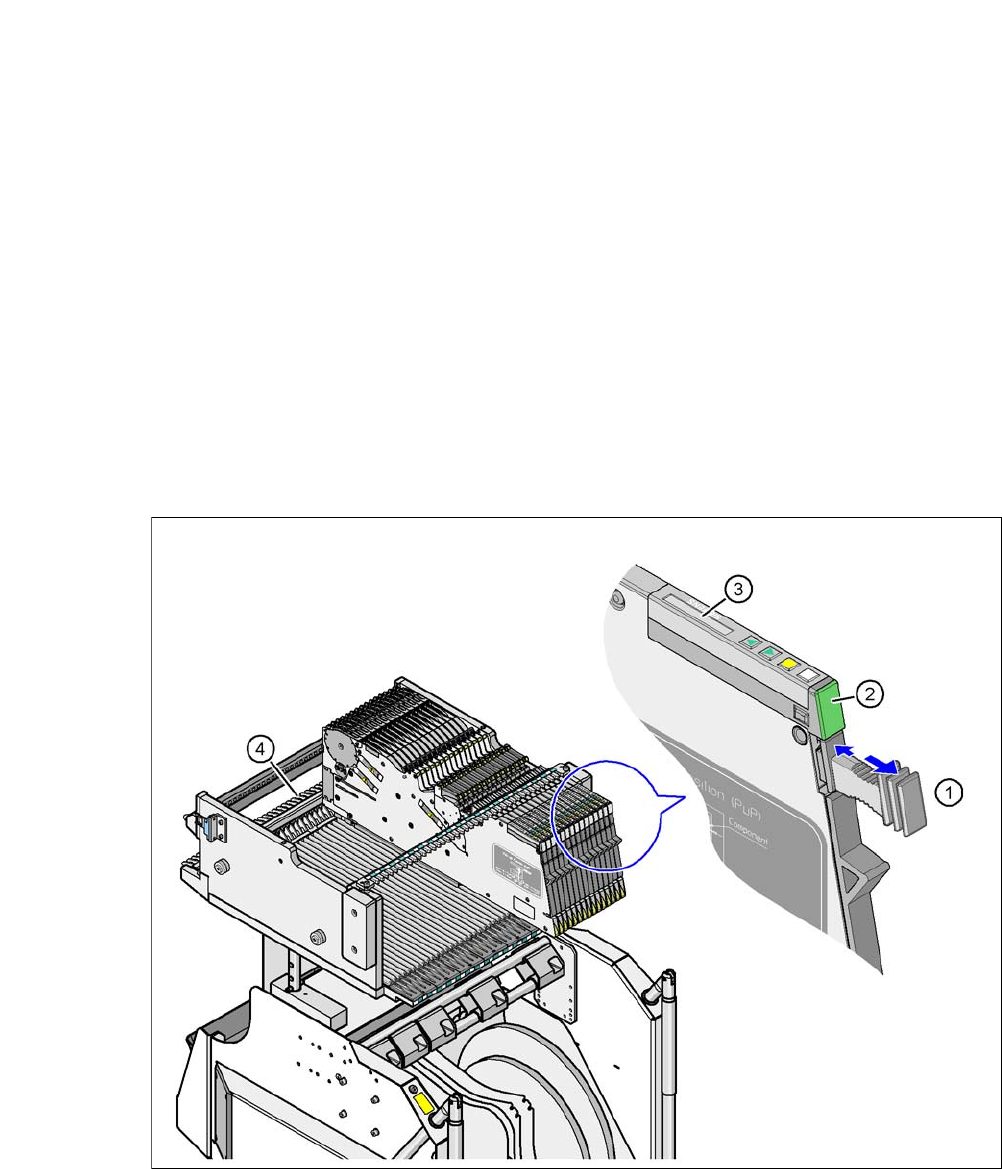

图 . 5.7 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示装置
(3) LCD 显示屏
(4) 锁定 X 供料器模块的插销
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.7 配置供料器模块
325
待机时，如果在当前设置中已包含了此 X 轴供料器模块，那么状态显示灯 （图 5.7 - 1
中的物件
2）将亮起绿色。 如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
已用插销将 X 供料器模块锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块
的程序如下：
按压移除握柄 （图 5.7 - 1 中的物件 1）。 移除握柄弹出，同时关闭状态显示灯。
等待大约 1 秒钟，直到固定锁 （图 5.7 - 1 中的物件 4）放开供料器模块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将
再次被锁住。状态显示灯将亮起红色，同时在 LCD 显示屏的信息会是 “ 握柄 --->>” （图
5.7 - 1
中的物件 3）。
再次啮合移除握柄。如果当前设置中包含了此 X 供料器模块，则状态显示灯亮起绿色，
且料槽编号和增量将再次出现在 LCD 显示屏上。
再次下压移除握柄 （图 5.7 - 1 中的物件 1）然后将供料器模块拉出转换料台。
5.7.3 使用元件料车上的 X 供料器模块 （X- 系列）
5.7.3.1 使用前检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻敲盖箔摇杆 （图 5.7 - 2 中的物件 2）以确保它不会发粘。
检查拾取窗口 （图 5.7 - 2 中的物件 3）周围的区域内是否有遗落的元件。
5
前推控制杆 （图 5.7 - 2 中的物件 4）打开拾取窗口 （图 5.7 - 2 中的物件 3）。这将轻微
提升拾取窗口。
5
清除拾取窗口下的任何遗落元件。
通过将控制杆 （物件 4）推回起始位置关闭拾取窗口 （物件 4）。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
5
请注意
将元件摇出供料器模块之前，先清空元件弃置舱 （图 5.7 - 2 中的物件 5）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，请勿按下控制杆。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。
