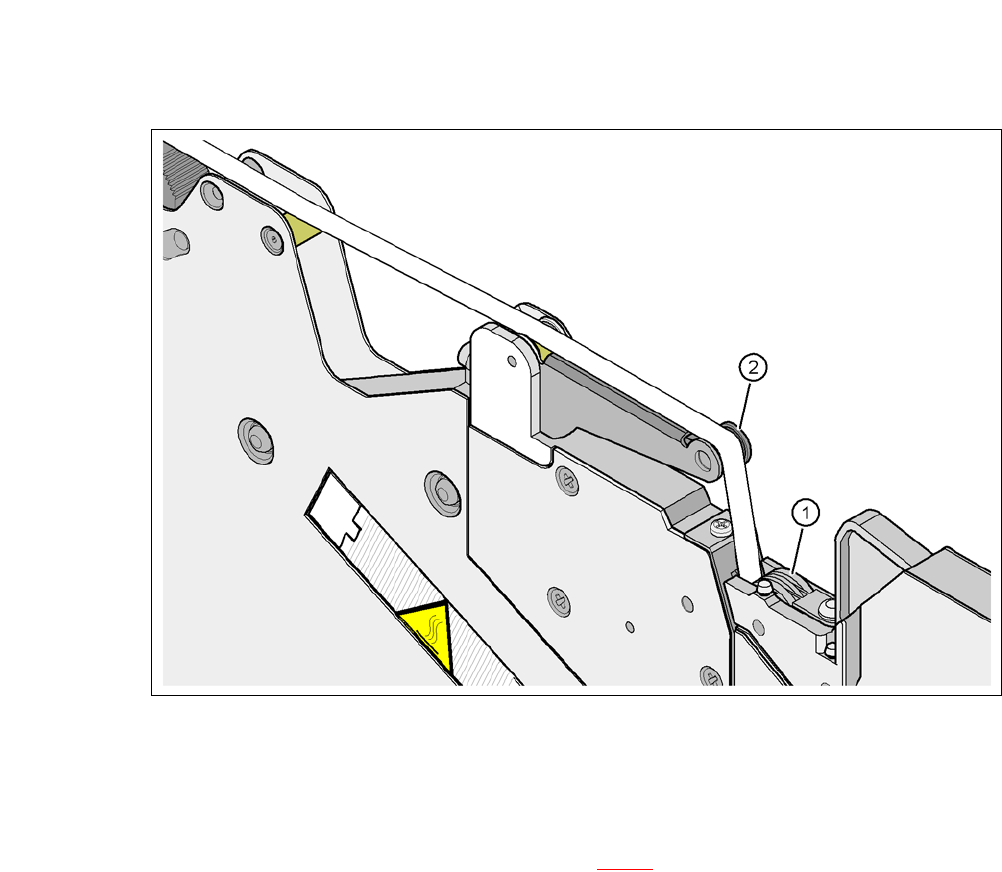

5 设备上的作业 《用户手册》 SIPLACE CA- 系列 5.7 配置供料器模块 使用软件版本 SC.707.0 或 更新 2013 年 10 月版 简体中文 332 5 图 . 5.7 - 7 引 导盖箔到盖箔包装轮 (1) 盖箔包装轮 (2) 盖箔 5 在操作员面板上按住 FOIL （盖箔）按钮 （图 5.7 - 6 中的物件 3）直到盖箔被拉紧。 盖箔摇 杆指向下方，停止驱动马达。 修剪元件料带前端，使之与供料器模块的…
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.7 配置供料器模块
331
在操作员面板上按下 FORWARD （向前）按钮 （图 5.7 - 6 中的物件 1）直到盖箔的折起处
进入了元件拾取区域为止 （图 5.7 - 5
中的物件 4）。
5

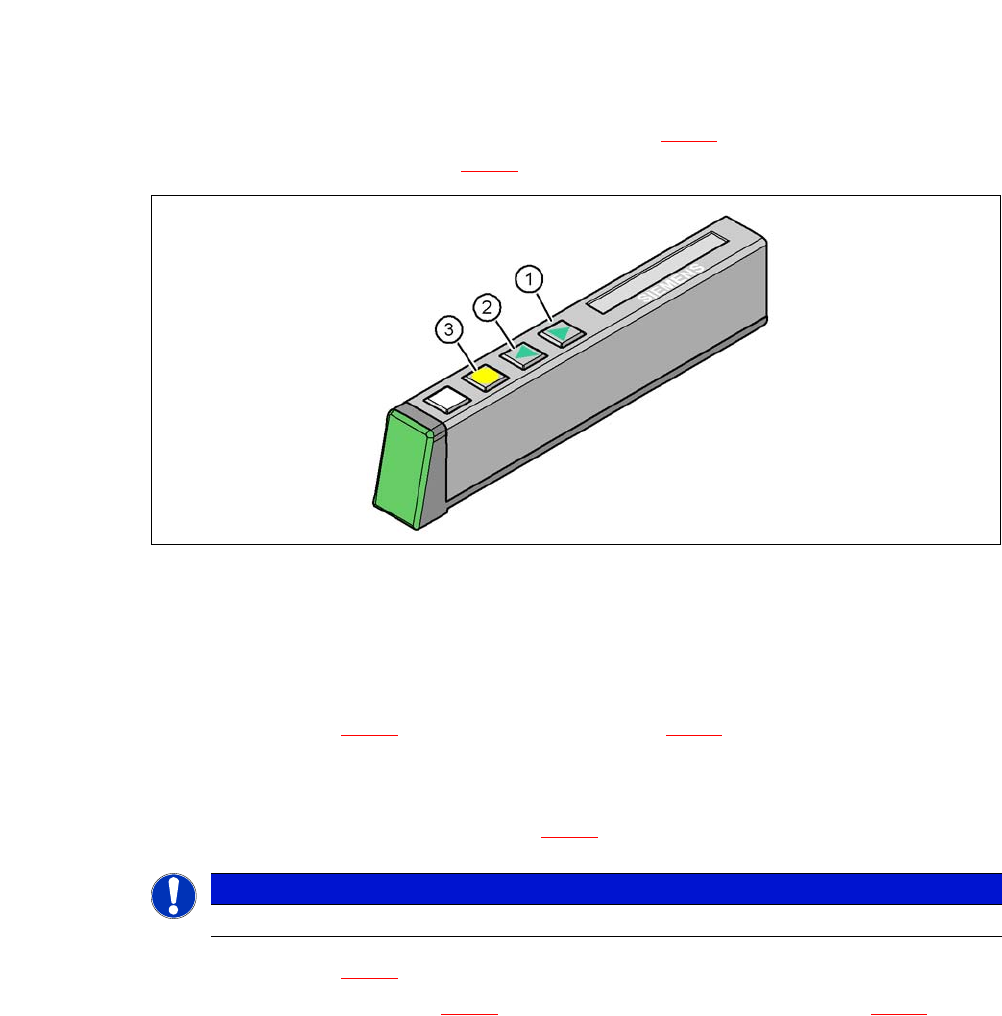

图 . 5.7 - 6 供料器模块的操作面板
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （盖箔）按钮
前推控制杆 （图 5.7 - 5 中物件 2），将拾取窗口 （图 5.7 - 5 中的物件 2）抬升到第一个位
置。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
将盖箔折回，直到紧贴着拉断边缘 （图 5.7 - 5 中的物件 3）。
5
推回控制杆 （图 5.7 - 5 中的物件 5），下放拾取窗口。
引导盖箔绕过盖箔摇杆 （图 5.7 - 7 中的物件 2）直到它到达盖箔包装轮 （图 5.7 - 7 中的物
件 1）上。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.8 设置 X 供料器模块
333
5.8 设置 X 供料器模块
X 供料器模块的设置在相应的 《工作指南》中已有说明
5.9 X 供料器模块上的 LCD 和状态显示装置
X 供料器模块拥有一个用于显示操作状态的多色状态显示装置 （物件 6）和一个用于显示文本的
LCD 显示屏 （物件 1）。
– 如果状态显示灯亮起绿色，表示供料器模块处于待机状态，而且已被纳入当前设置中。
如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
– 如果状态显示灯亮起橙色，表示存在一个警告信号。警告的文本信息显示在 LCD 显示屏
上。
– 如果状态显示灯亮起红色，则表明发生了故障。错误消息将发送到 LCD 显示屏上。
5
图 . 5.9 - 1 X 供料器模块上的按钮、LCD 和状态显示装置
下列表格包含了 LCD 显示屏的显示文字、状态显示灯的颜色和模式以及它们的含义和相关的故障
排除措施。
(1) LCD 显示屏 (2) FORWARD （前进）按钮
(3) BACK （后退）按钮 (4) FOIL （盖箔）按钮
(5) SET （设置）按钮 (6) 状态显示灯，多色
