5 设备上的作业 《用户手册》 SIPLACE CA- 系列 5.12 在转换料台上补充元件 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 340 5.12 在转换料台上补充元件 “ 联机帮助 ” 包含了如何进行带条形码和不带条形码 元件的续料说明。 使用料带供料器模块时，请确保要及时接合新料 带，避免供料器模块中发生元件被 用完的情 况。 然而，不要过早地接合料带，因为如果您在接合 了旧料带末端后…
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.11 避免发生料槽错误
339
5.11.2 元件坐标系和拾取角度
5

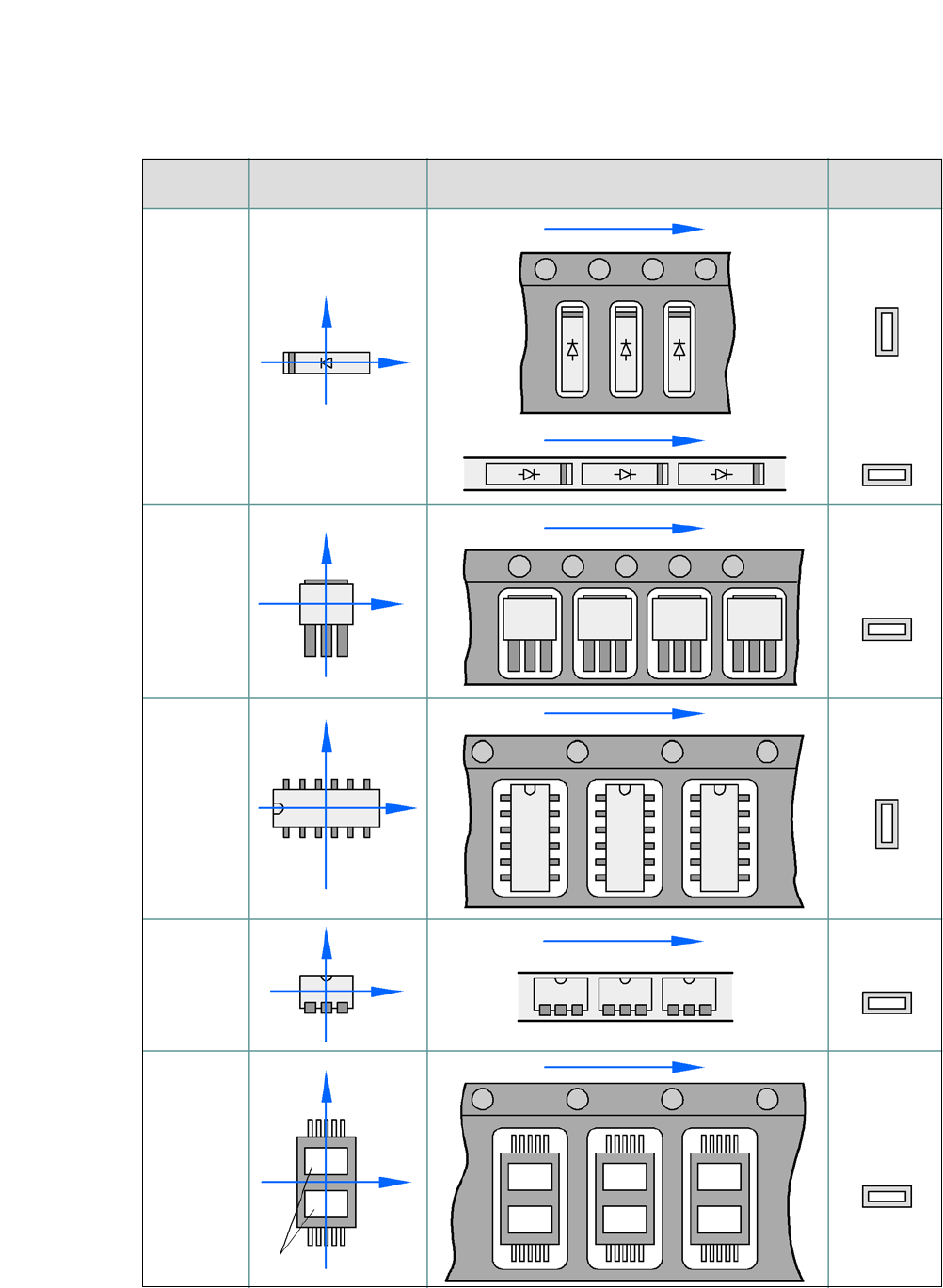

图 . 5.11 - 1 元件的位置及其拾取角度
特殊
元件
钢料盒：
芯片 -
带有极性
的元件
0402
2220
阳极必须与 +X 坐标对
齐。
封装形式类型 0° 坐标系统
在供料器模块中的位置
拾取角度 /
吸嘴角度
料带：
SOT 23
钢料盒：
料带：
料带：
SO-IC
DIL-IC
SOT 194
料带：
孔
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 设备上的作业 《用户手册》 SIPLACE CA- 系列
5.12 在转换料台上补充元件 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
340
5.12 在转换料台上补充元件
“ 联机帮助 ” 包含了如何进行带条形码和不带条形码元件的续料说明。
使用料带供料器模块时，请确保要及时接合新料带，避免供料器模块中发生元件被用完的情
况。
然而，不要过早地接合料带，因为如果您在接合了旧料带末端后将料带绕在新的卷盘上，新
料带的卷盘可能会因此变得过满。这样料带可能会从卷盘上滑落缠在一起。在某些条件下，
这种情况会导致拾取错误并延长停车时间。
在使用 15" （381 mm）或更高的料带卷盘时，一定要使用芯轴 （见图 5.6 - 4 ）并要确保已
正确插入了分隔板 （见图 5.6 - 3）。
5.13 用晶圆交换器系统为 SWS 填料
一旦某种晶粒的所有晶圆都已被处理 （用户交互界面上将出现通知），请移除晶圆盘升降机
上的晶圆盘，然后替换已处理完的晶圆。
另外，您也可以用另外一个已经准备好的晶圆盘把已经处理完的晶圆盘替换掉。
《用户手册》 SIPLACE CA- 系列 5 设备上的作业
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 5.14 装入 / 卸出元件料车
341
5.14 装入 / 卸出元件料车
5.14.1 装卸元件料车的安全须知
5
5

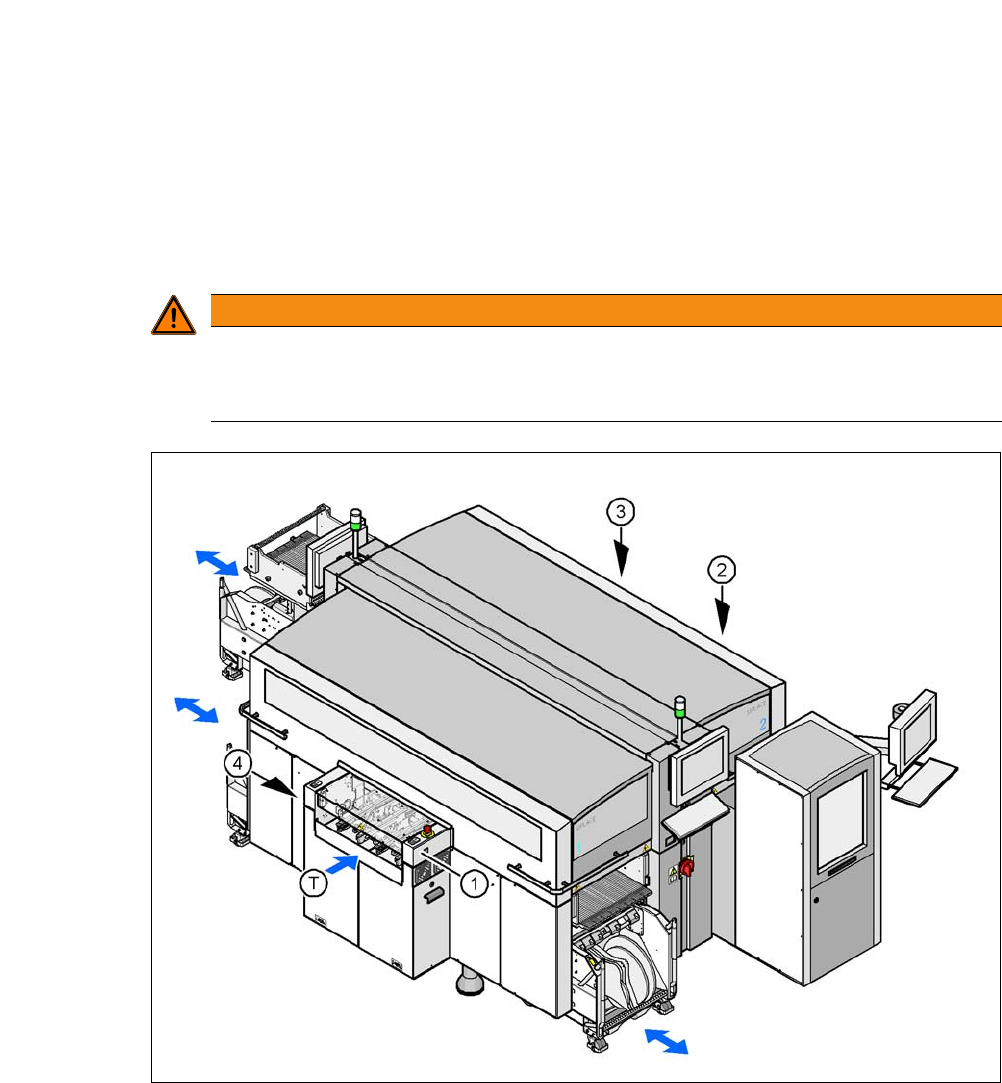

图 . 5.14 - 1 装入和卸出料车时的安全须知
(1) 装入和卸出料车的按钮，1 号位置
(2) 装入和卸出料车的按钮，2 号位置 （在这里无作用，因为此位置已装载了一个 SWS）
(3) 装入和卸出料车的按钮，3 号位置
(4) 装入和卸出料车的按钮，4 号位置
(T) PCB 的输送方向
警告
有夹伤的危险！！
在装入和卸出元件料车时存在夹伤肢体的危险！
仅能由一个人装入或卸出元件料车。
