《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.1 SIPLACE X- 系列的 X 供料器模块
359
6.1.2.4 12 mm X SIPLACE 智能供料器
6

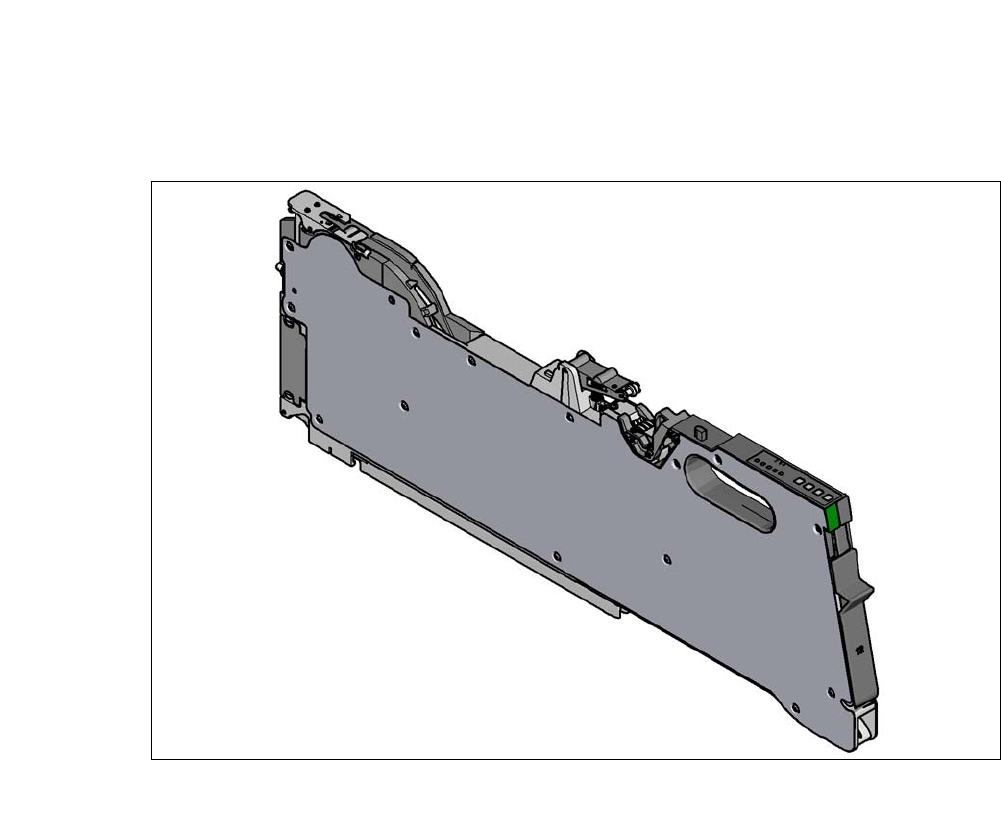

T：图 11.0 - 4 12 mm X SIPLACE 智能供料器
6
6
12 mm X SIPLACE 智能供料器 物件号：00141371-xx
带接合传感器的 12 mm X SIPLACE 智能供料器 物件号：00141391-xx
宽度 22.6 mm
占据的供料器模块位置 2
传送导轨增量 从 4 mm 到 16 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
360
6.1.2.5 16 mm SPLACE 智能供料器
6

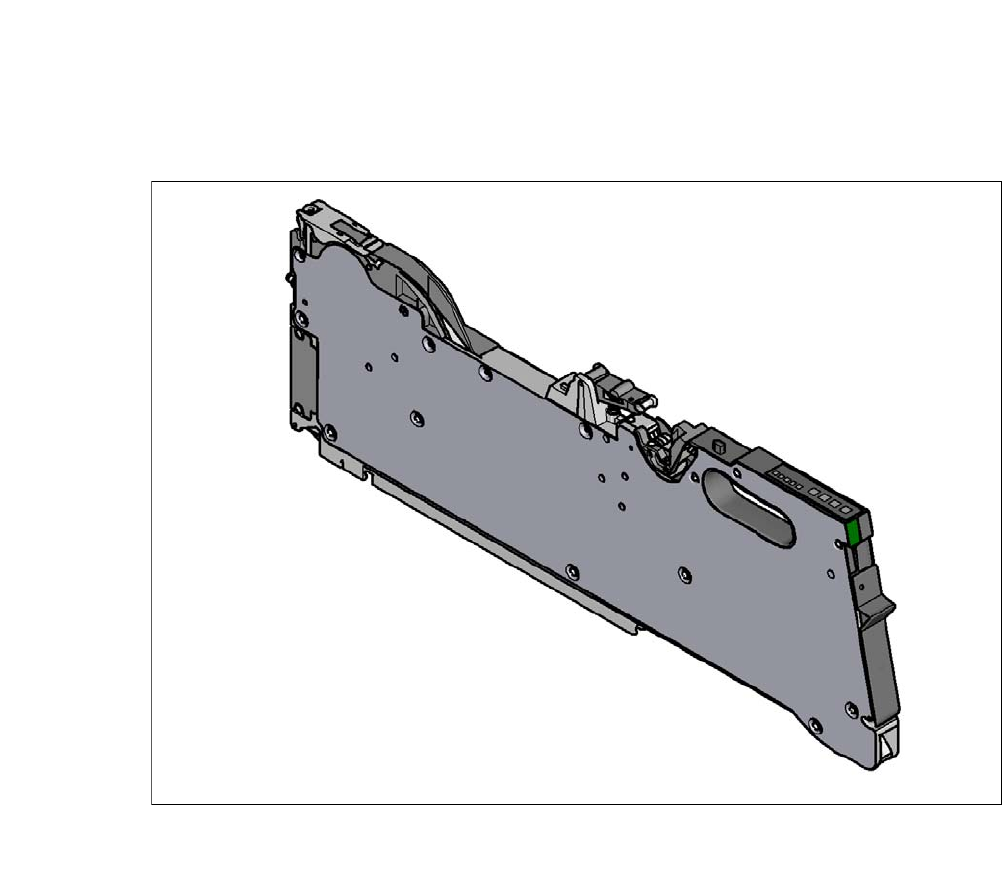

T：图 11.0 - 5 16 mm X SIPLACE 智能供料器
6
16 mm X SIPLACE 智能供料器 物件号：00141372-xx
带接合传感器的 16 mm X SIPLACE 智能供料器 物件号：00141392-xx
宽度 22.6 mm
占据的供料器模块位置 3
传送导轨增量 从 4 mm 到 20 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.1 SIPLACE X- 系列的 X 供料器模块
361
6.1.2.6 24 mm X 料带供料器模块
6
T：图 11.0 - 6 24 mm X 料带供料器模块
6
6
6
24 mm X 料带供料器模块 物件号：00141273-xx
带接合传感器的 24 mm X 料带供料器模块 物件号：00141293-xx
宽度 34.4 mm
占据的供料器模块位置 3
传送导轨增量 从 4 mm 到 32 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
