00197546-01_UM_SiplaceCA-Series_ZH - 第363页
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简 体中文 6.1 SIPLACE X- 系列的 X 供料器模块 363 6.1.2.8 44 mm X 料带供料器模块 6 T：图 11.0 - 8 44 mm X 料带供料器模块 6 6 6 6 44 mm X 料带供料器模块 物件号：00141275-xx 带接合传感器的 44 mm X 料带供料器模…
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
362
6.1.2.7 32 mm X 料带供料器模块
6

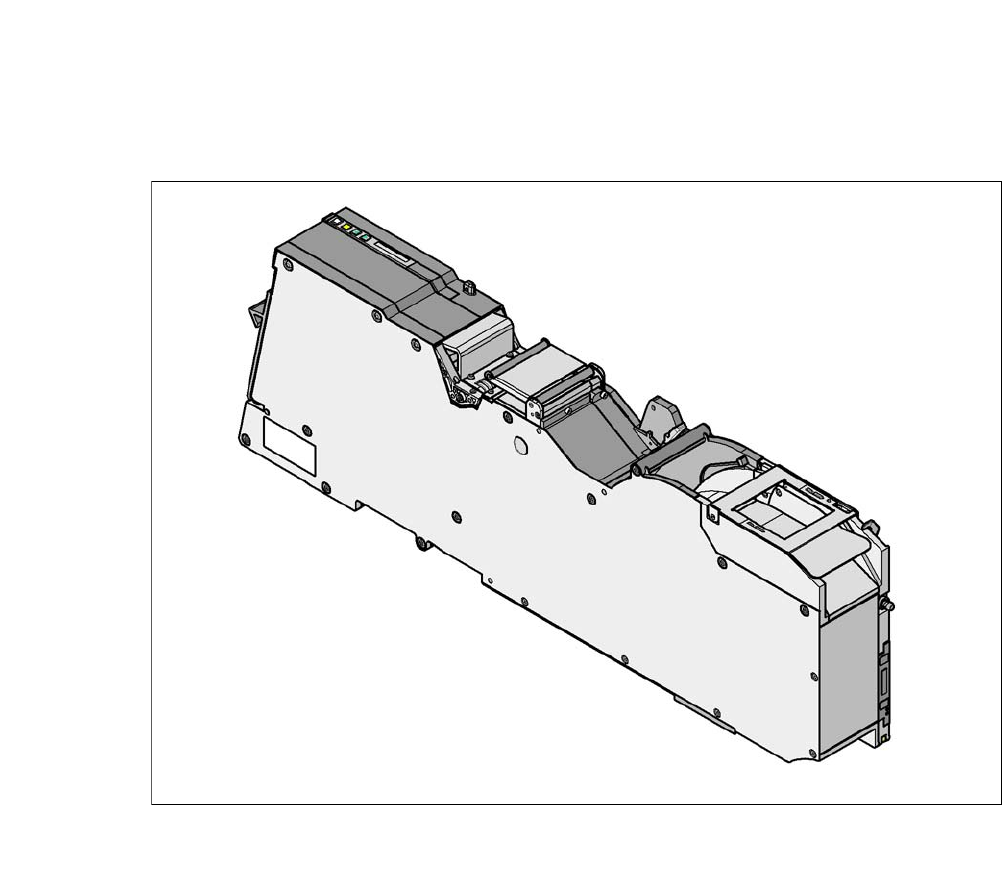

T：图 11.0 - 7 32 mm X 料带供料器模块
6
6
32 mm X 料带供料器模块 物件号：00141274-xx
带接合传感器的 32 mm X 料带供料器模块 物件号：00141294-xx
宽度 46.2 mm
占据的供料器模块位置 4
传送导轨增量 从 4 mm 到 40 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.1 SIPLACE X- 系列的 X 供料器模块
363
6.1.2.8 44 mm X 料带供料器模块
6

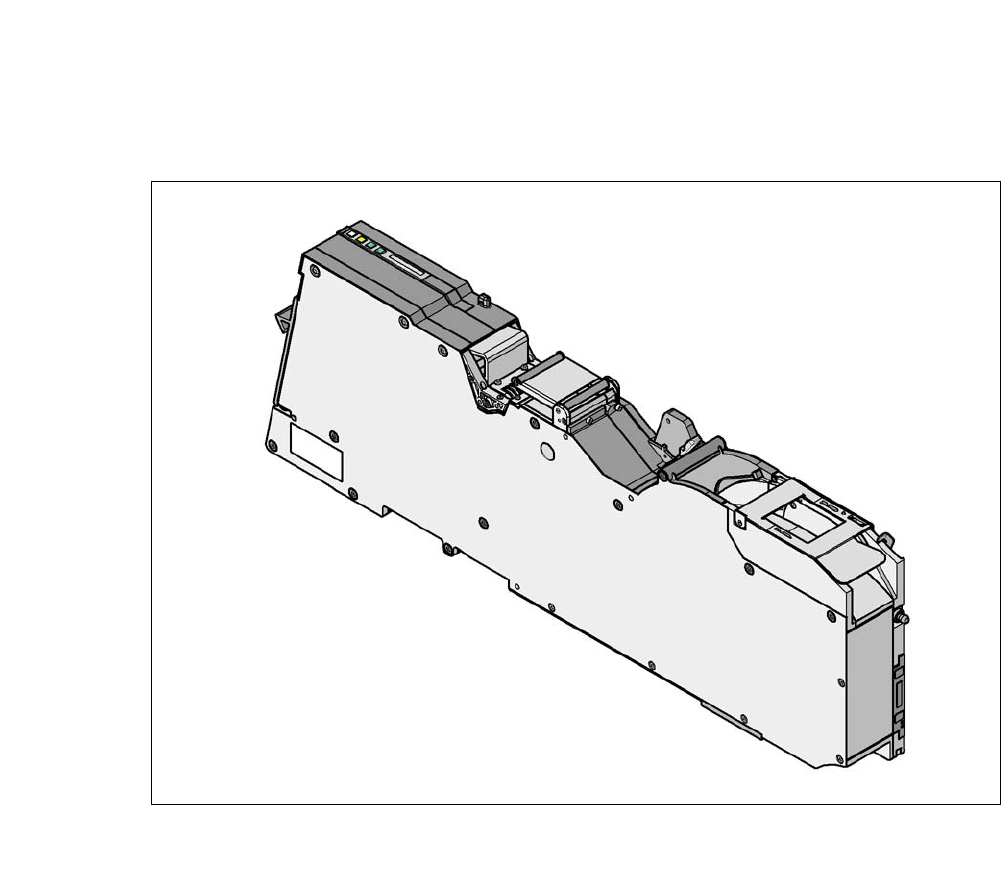

T：图 11.0 - 8 44 mm X 料带供料器模块
6
6
6
6
44 mm X 料带供料器模块 物件号：00141275-xx
带接合传感器的 44 mm X 料带供料器模块 物件号：00141295-xx
宽度 58,0
占据的供料器模块位置 5
传送导轨增量 从 4 mm 到 52 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
贴片机中预设供料器模块的更换时间 ≤ 8 秒
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
364
6.1.2.9 56 mm X 料带供料器模块
6
T：图 11.0 - 9 56 mm X 料带供料器模块
6
6
6
56 mm X 料带供料器模块 物件号：00141276-xx
带接合传感器的 56 mm X 料带供料器模块 物件号：00141296-xx
宽度 69,8
占据的供料器模块位置 6
传送导轨增量 从 4 mm 到 64 mm （以 4 mm 为一个增量单位）
元件料带的更换时间 < 45 秒
设备中预设供料器模块的更换时间 ≤ 8 秒
