《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.1 SIPLACE X- 系列的 X 供料器模块
369
6.1.4 X 线性浸渍单元 （LDU X）
物件号：00117011-xx 焊剂线性浸渍单元 / LDU-X
物件号：“ 浸渍板 ” 见 6.1.4.4
部分，第 371 页。
6

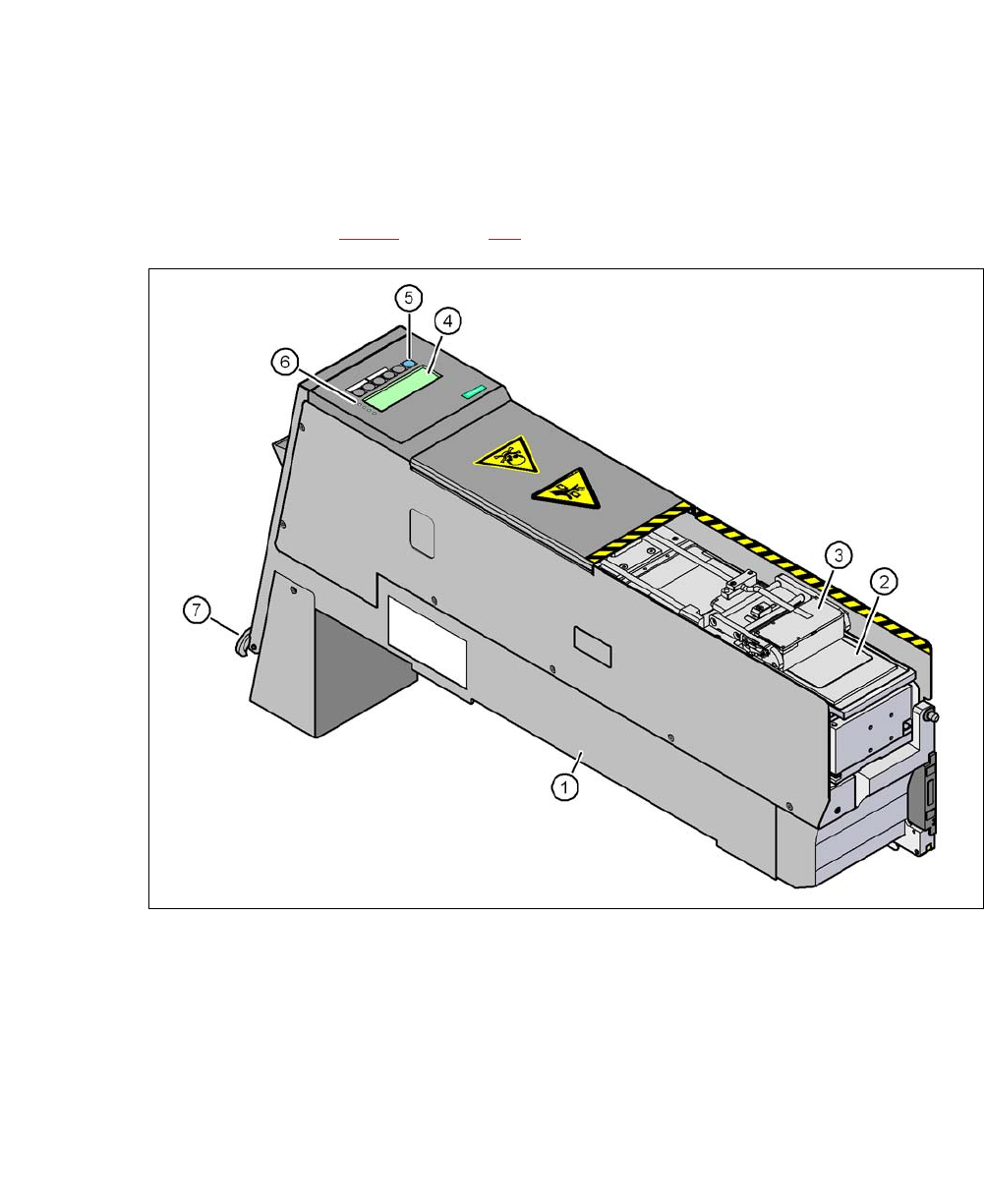

T：图 11.0 - 13 线性浸渍单元 (LDU X)
(1) LDU X
(2) 浸渍板
(3) 焊剂容器
(4) 显示面板 （ 4 行，每行 20 个字符）
(5) 带 6 个薄膜键的操作员面板
(6) LED 状态显示灯
(7) EMERGENCY OFF （紧急关闭）按钮
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
370
6.1.4.1 说明
X 线性浸渍单元 （X 线性浸渍单元，图 11.0 - 13 中的物件 1）用于对倒装片和 CSP 元件涂覆焊
剂。 焊剂容器（图 11.0 - 13
中的物件 3）做线性运动在浸渍板上方滑动（图 11.0 - 13 中的物件
2）为浸渍板的空洞处涂覆上一层焊剂 （涂层厚度预先定义）。 使用焊剂涂覆元件的参数见
SIPLACE Pro。元件将被涂覆，然后被再上一次焊剂层。此顺序确保了所有元件的处理条件是一
致的。
显示区 （图 11.0 - 13
中的物件 4 ，第 369 页）显示动作和操作参数的各个菜单。 操作员面板上
的按钮 （图 11.0 - 13
中的物件 5 ，第 369 页）可以让您选择菜单，编辑和保存数值。 显示区域
内有四个 LED 灯 （图 11.0 - 13
中的物件 6，第 369 页）用于指示 LDU-X 的状态。 使用
EMERGENCY STOP （急停）按钮 （图 11.0 - 13 中的物件 7，第 369 页）可以立即关闭 LDU-
X 。
在设置时 LDU-X 将被视为一个独立的供料器模块类型。该模块可安装在 SIPLACE X 系列贴片机
的元件料车上。已使用加热功能，让焊剂的粘度可以被改变。处于测试目的，可以使用 X 供料器
模块的能量和数据接口在设备外部操作 LDU-X （见第 6.1.6
节，第 376 页）。
6.1.4.2 技术数据
更多的技术数据和详细信息，请见 《SIPLACE LDU-X 用户手册》。
在 SIPLACE X 系列上的元件料车上占用 8 mm 的
位置。
9
元件尺寸 最多 55 mm x 55 mm，根据贴片头类型不同
可调焊剂层厚度 15 - 260 μm
焊剂层厚度的公差 ± 5 μm ...± 10 μm
在浸渍板上涂覆焊剂的时间 > 3 秒
元件浸渍时间 使用软件进行调整
焊剂 Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv
等
可以使用的贴片头 MultiStar、SpeedStar、TwinStar
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.1 SIPLACE X- 系列的 X 供料器模块
371
6.1.4.3 限制
–LDU-X 在安装时必须采用手动配置。
– LDU-X 只可安装在 7 - 26 号料轨上。
– 每个料车上只可配置一个 LDU-X 。
– 不可将线性振动供料器安装在紧邻 LDU-X 的位置上。
– MTC 或 WPC 和 LDU-X 只可安装到一个带一个悬臂的贴片区内。
– 即使悬臂具备从两个贴片位置进行拾取的能力，它也只能从一个 LDU-X 进行拾取。
6.1.4.4 指定焊剂层厚度的浸渍板
浸渍板厚度 物件号：
30 μm 00117023-xx
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
170 μm 00117054-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 μm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
