《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.2 SIPLACE X- 系列元件料车
387
6.2.7 SIPLACE X 系列料带容器
6.2.7.1 说明
料带容器可安放的卷盘直径最大为 19 英寸 （483 mm）。第 5.6.5 节，第 322 页介绍了分隔板的
插入说明。
6
T：图 2.0 - 1 SIPLACE X 系列元件料车，带料带容器
(1) 元件料车
(2) 芯轴的位置
(3) 废料带容器
(4) 料带容器
(5) 分隔板
(6) 芯轴 （缩放）
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.2 SIPLACE X- 系列元件料车 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
388
6.2.7.2 最大料带卷盘直径与 PCB 传送导轨高度的关系
6
6
不含附加料带卷盘的支座 含附加料带卷盘的支座
元件料车 PCB
传送导轨的高度
料带卷盘的直径 料带卷盘的直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
请注意
使用芯轴
SIPLACE X- 系列元件料车一般不需要芯轴
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.3 SIPLACE X 系列废料带滑槽
389
6.3 SIPLACE X 系列废料带滑槽
6

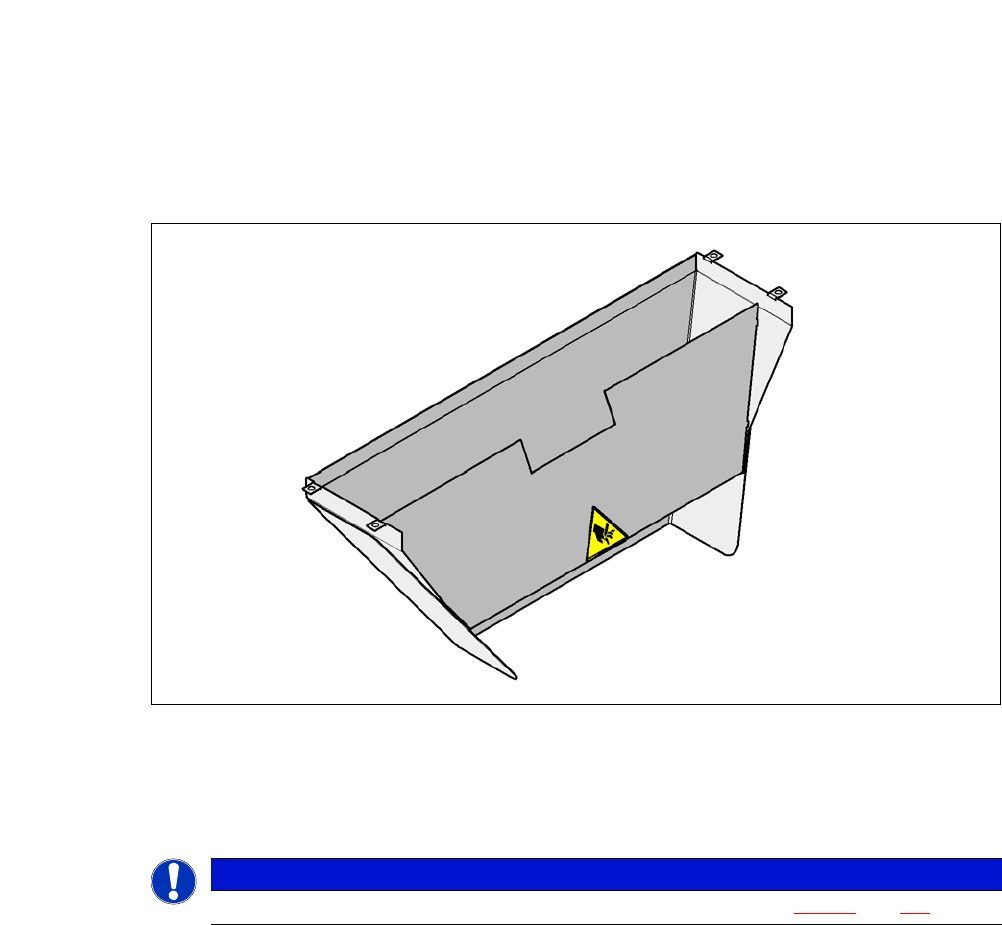

T：图 6.0 - 1 SIPLACE X- 系列 COT 插入件的废料带滑槽
根据 PCB 传送导轨高度，可对废料带滑槽的长度进行设置，使料带碎片可以直接被转移到料车的
抛料容器中。
6
请注意
X- 系列的废料带滑槽只能安装在 X- 系列的 COT 插入件中（见图 5.14 - 3
，第 343 页 ）。
