6.4 废料带滑槽 - SIPLACE X- 系列元件料车装卸单元
6.4.1 料带插袋高度最高到 12 mm 的分隔板
在标准版本中，废料带通道可将最大袋高为 12 mm 的元件料带导入到气动料带切割器中。
6

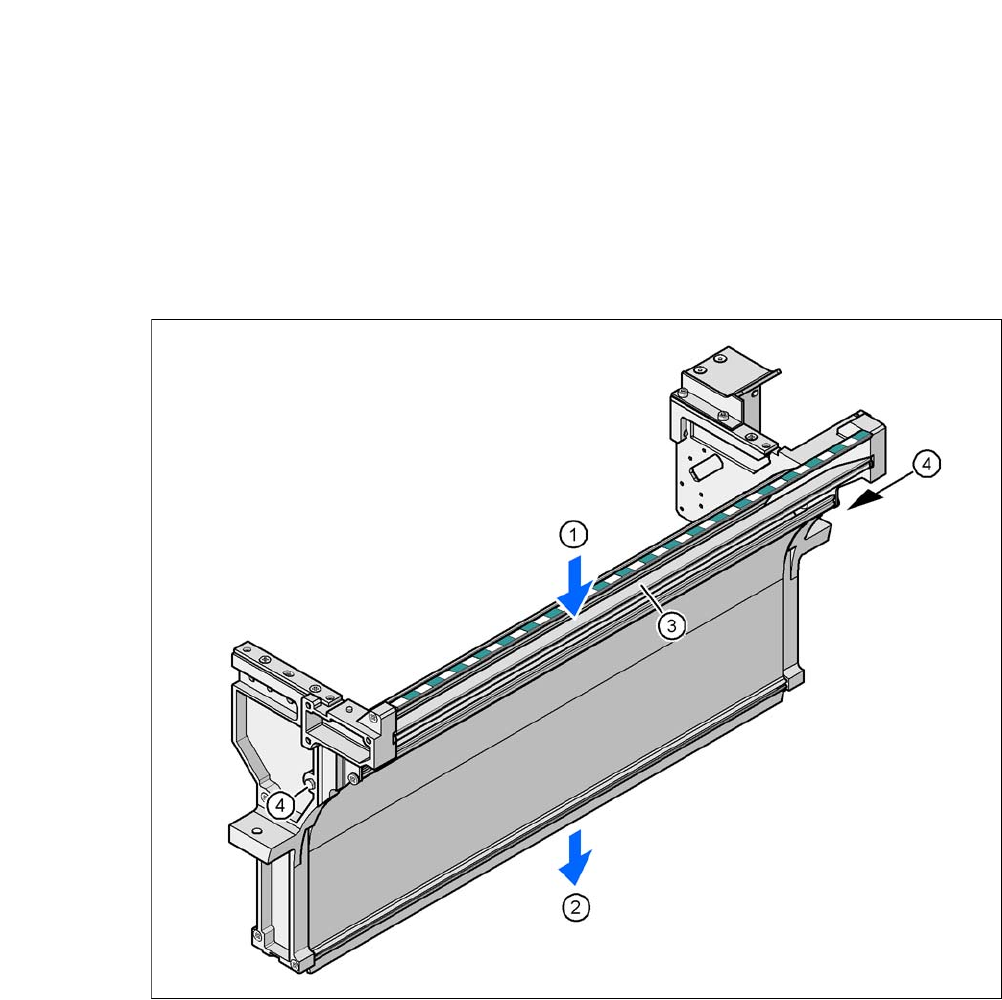

T：图 6.0 - 2 SIPLACE X 系列废料带滑槽
(1) 废料带入口槽
(2) 位于气动料带切割器上方的废料带出口槽
(3) 小于 12 mm 的料带的分隔板 （若料带尺寸大于 12 mm，可拆卸）
(4) DIN 93384 螺丝 - M4x20，2x
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.4 废料带滑槽 - SIPLACE X- 系列元件料车装卸单元
391
6.4.2 拆卸插袋高度 > 12 mm 的料带分隔板
如果您使用了处理插袋高度 > 12 mm 的料带的 X 供料器模块，您将需要移除分隔板 （图 6.0 - 2
中的物件 3）。
6
宁松两颗六角螺丝 （图 6.0 - 2 中的物件 4）。
拉出分隔板。
6
6
警告
拆除分隔板！
关闭贴片机主开关，拆除分隔板。
断开贴片机的电源和压缩空气供给。
请按第 2.12 节，第 106 页所示锁住设备，以防止未经授权的重新激活。
等到料带切割器的工作压力降到 0 Mpa 。
不要伸手触摸空料带导槽的内部。
请注意
堵塞危险！
当低插袋供料器模块紧挨着高插袋供料器模块使用时，在废料带中存在着发生阻塞的危
险。
不要将带有浅料带插袋的供料器模块与带有深料带插袋的供料器模块相邻放置。
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.5 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
392
6.5 SIPLACE X- 系列贴片机元件料车的装卸站
[00116933-xx] SIPLACE X 元件料车装卸站
6.5.1 总览
装卸站是设置区域的一个附加元件。它在设置区域和 SIPLACE X- 系列贴片机的元件料车之间形
成了一个连接。通过装卸站可以实现从外部执行料车供料器模块的功能测试和设置检查。
6
T：图 4.0 - 1 装卸站，SIPLACE X 系列
(1) 装卸站
(2) X- 系列 COT 插入件
(3) 引导和装卸转换料台的导轨
(4) 锁定料车的夹持杆
(5) EDIF （能量和数据接口）
