《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.5 SIPLACE X- 系列贴片机元件料车的装卸站
395
6.5.4 带有已装料料车的装卸站尺寸
6

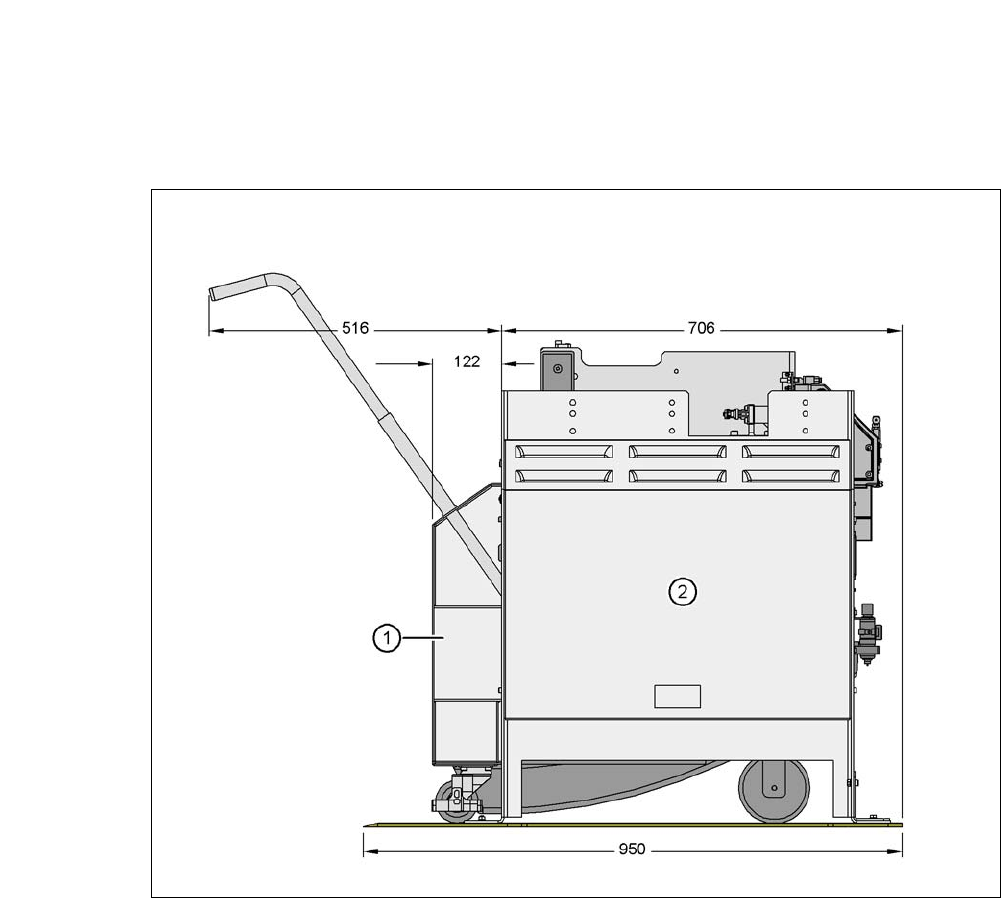

T：图 3.0 - 1 带有已装料料车的装卸站 - 尺寸，以毫米为单位
(1) 元件料车
(2) 装卸站
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.5 SIPLACE X- 系列贴片机元件料车的装卸站 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
396
6.5.5 根据 PCB 传送导轨的高度调整元件料车装卸站
X- 系列的 COT 插入件可以很容易地转化到以下 PCB 传送导轨高度：
900 mm ± 15 mm
930 mm ± 15 mm ( 标准高度 )
950 mm ± 15 mm (SMEMA 高度 )
6
T：图 2.0 - 1 将 COT 插入件调整到 PCB 传送导轨高度
(1) PCB 传送导轨高度孔
(2) M8 六角螺母和垫圈，6 颗
(3) M8x40 六角套筒螺丝，6 颗
(4) M5x12 六角套筒螺丝，4 颗
(5) 导轨
(6) M8x18 六角套筒螺丝，2 颗
(7) COT 插入件
(8) 面板
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.5 SIPLACE X- 系列贴片机元件料车的装卸站
397
6.5.5.1 工具
调整 COT 插入件的高度时您将需要以下工具：
– 内六角扳手，一套
– 叉形扳手，尺寸 13
6.5.5.2 将料车装卸单元转换为其他高度
6
拧松两颗 M8x18 六角套筒螺丝（图 2.0 - 1 中的物件 6，第 396 页）并移除左、右两个引导件
（图 2.0 - 1
中的物件 5）。
宁松 4 颗 M5x12 六角套筒螺丝。紧握住盖板不要让它掉落。
移除面板。
拧松 6 颗 M8 六角套筒螺丝 （图 2.0 - 1 中的物件 2，第 396 页）并移除 6 个垫圈。
在您移除这 6 颗 M8x40 六角套筒螺丝 （图 2.0 - 1 中的物件 3）时，请安排第二个人扶住
COT 插入件。
将 COT 插入件 （图 2.0 - 1 中的物件 7）安放在要求的高度上 （物件 1）。
6
将 6 颗 M8x40 六角套筒螺丝 （图 2.0 - 1 中的物件 3）插入 COT 插入件和装卸站的插孔中。
用 6 颗 M8 螺母和垫圈 （图 2.0 - 1 中的物件 2，第 396 页）固定 COT 插入件。
用 M8x18 六角套筒螺丝 （图 2.0 - 1 中的物件 6）固定左右引导件。
如已拆卸，请用 4 颗角套筒螺丝重新固定保护盖 （图 2.0 - 1 中的物件 8）。
警告
沉重 COT 插入件！
在转换 COT 插入件时请安排第二位工作人员在场协助。
断开装卸站的电源连接。
断开装卸站的压缩空气供给连接
警告
损坏的危险！
抬升和下放 COT 插入件 可能导致电缆损坏。
请确保您在抬升或下放时不会损坏到电缆。
