7.5 PCB 对齐
[00119677-xx] PCB 对齐单传送导轨，SIPLACE HF/X/CA/D3
[00119678-xx] PCB 传送导轨双传送导轨，SIPLACE HF/X/CA/D3
7.5.1 概述
需要处理的 PCB 有时长宽比为 1:2 或更差。这就意味着 PCB 更短的一边将对着行程的方向。在
行程中这样的 PCB 可能会稍微歪曲，因此基准点将不再位于 PCB 视像相机的搜索窗内。在这种
情况下，“PCB 对齐 ” 选项可以保证这些 PCB 可以在停止位置处重新精确对齐。
如果有凹槽的印制板在运输方向被处理，这有可能导致装配了机械停止器的设备 （HS-50、S-25
HM、F5 HM）和装配了监测此位置的激光光障的设备 （X-、CA-、HF- 系列、HS-60、S-27
HM）之间出现不同的处理位置。“PCB 对齐 ” 选项可以保证 PCB 在所有 PCB 传送导轨上都会在
同一个位置被停止。“PCB 对齐 ” 选项在单传送导轨和双传送导轨上都可用。
7

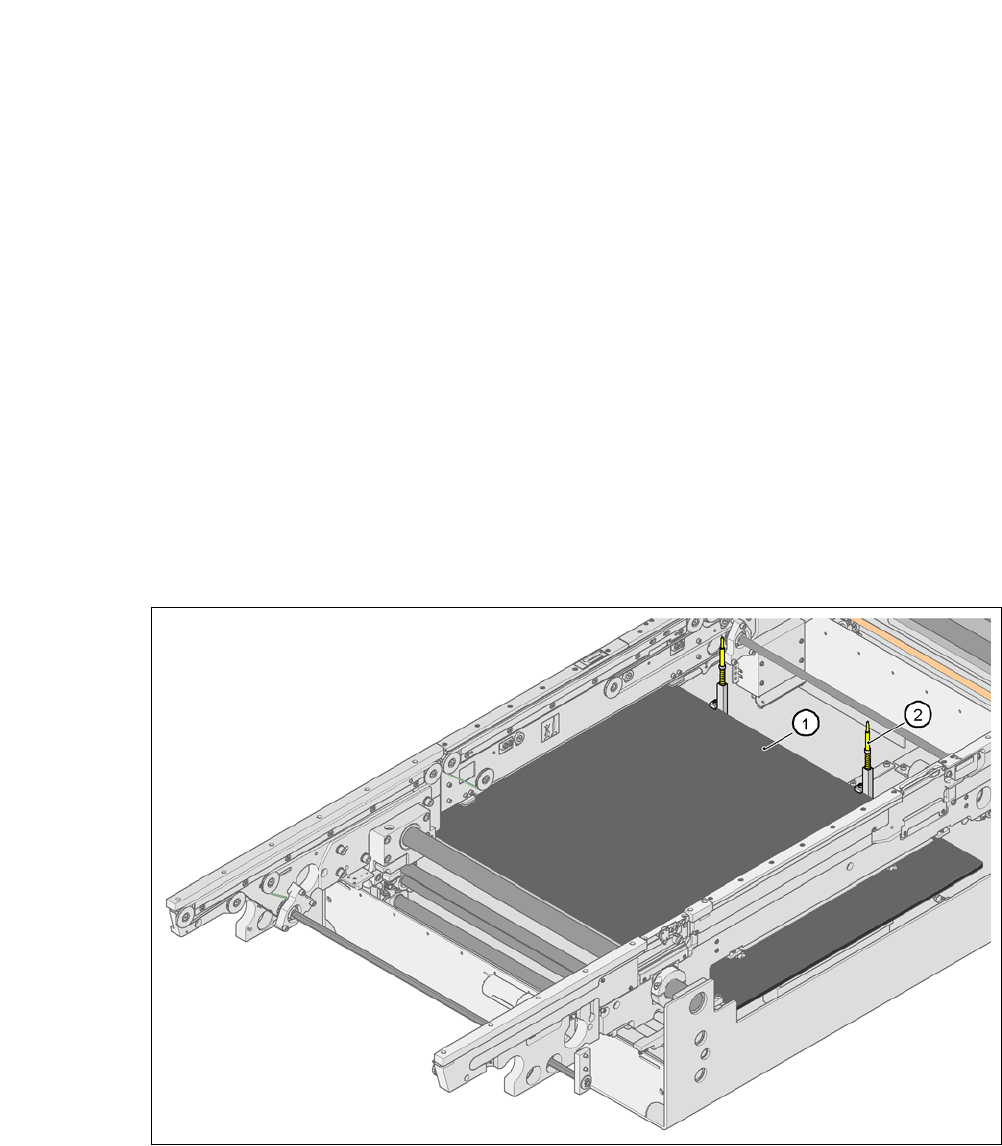

T：图 3.0 - 2 PCB 对齐
(1) 升降台
(2) PCB 停止
《用户手册》 SIPLACE CA- 系列 7 工作站扩展部件
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 7.5 PCB 对齐
421
7.5.2 功能
PCB 被输送到贴片区域，直到激光光障触发了 PCB 传送导轨的停止信号。接着带有 PCB 停止装
置的升降台将向上移动到一个 PCB 不会被夹持并且将继续由传送带移动的位置。这两个 PCB 停
止装置与 PCB 处于同一个水平面，PCB 支撑件 （磁性顶针）已经于 PCB 接触。两条传送带将朝
着 PCB 停止装置移动 PCB，同时将它们对齐。之后升降台将移动到其上止点位置，夹持住 PCB
并将其从 PCB 停止装置处释放开，以便不影响到贴装过程。 在贴装过程结束后，升降台和 PCB
对齐装置将会下降，PCB 将继续向前移动。
7
7 工作站扩展部件
《用户手册》 SIPLACE CA- 系列
7.6 西门子接口 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
422
7.6 西门子接口
[00116808-xx]SIPLACE 接口 HF/X/CA/D3
CA- 系列贴片机的传送导轨接口按照 SMEMA 标准配置。但也可按照西门子的标准使用这类接
口。在将一台 CA- 系列贴片机集成到更老的 SIPLACE 生产线中时这将是一个巨大的优势，因为
此时就不需要改装更老的机型使其符合 SMEMA 标准。
仅需将 CA- 系列贴片机的传送导轨接口配置为西门子标准，然后通过附带的接口电缆将贴片机连
在一起即可。
更多信息，请参看 “ 西门子传送导轨接口改装指南 ” [00194343-01]。
