《用户手册》 SIPLACE CA- 系列 7 工作站扩展部件 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 7.10 视像示教点 433 7.10.1 总览 视像示教站是一种为 SIPL ACE 贴片机上要处理的元件创建 和测试封装形式说明的系统。 视像示教站必须由下列元件构成 ： – 装有电子电路和 一个或两个元件相机的基本模块 – 微型塔 PC WINDOWS XP 操作系统 7 SIPLACE 视觉…
7 工作站扩展部件
《用户手册》 SIPLACE CA- 系列
7.10 视像示教点 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
432
7.10 视像示教点
[00119788-xx]视像示教站
7

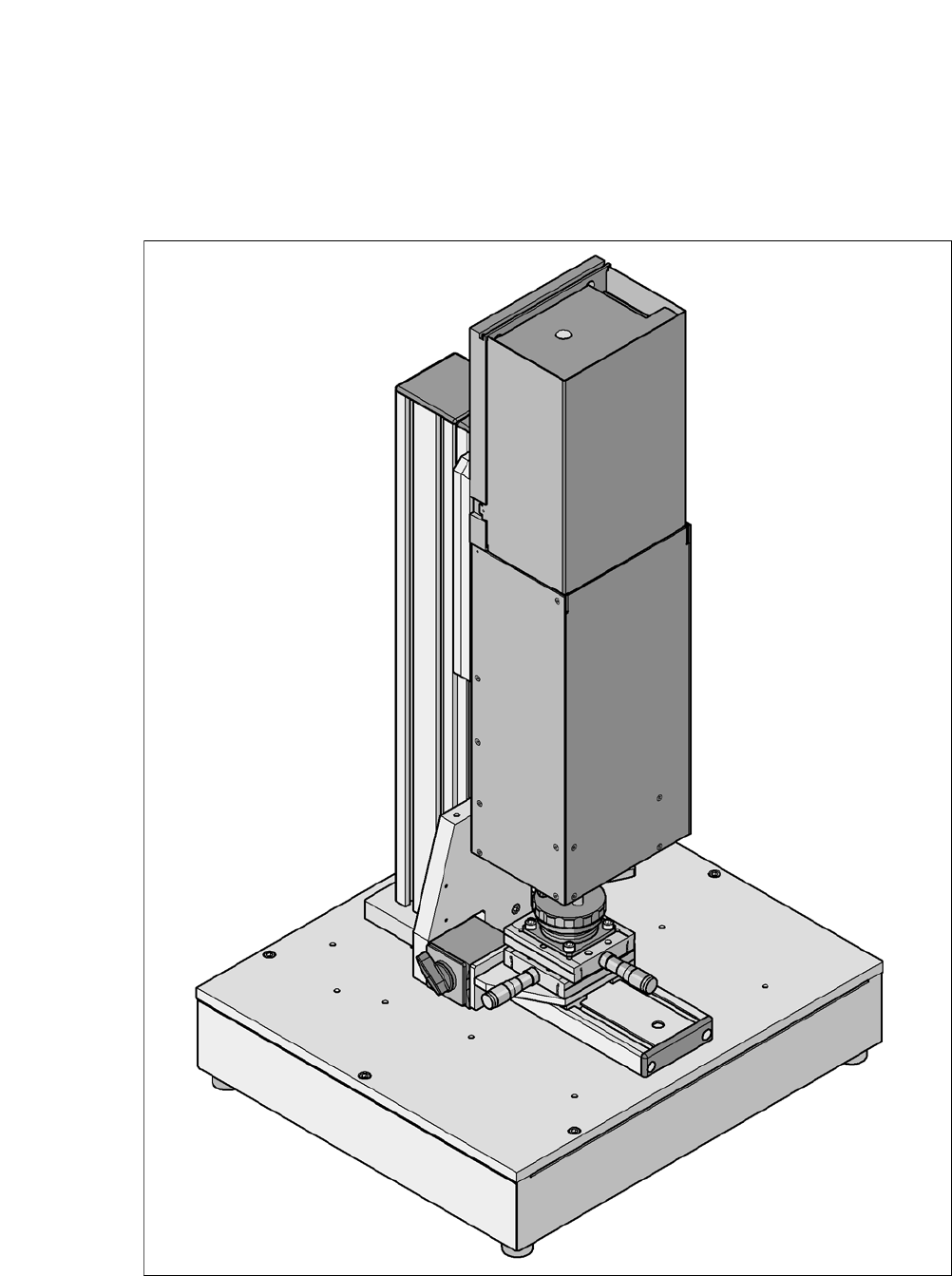

T：图 6.0 - 1 配有 （33 型）元件相机的视像示教站
《用户手册》 SIPLACE CA- 系列 7 工作站扩展部件
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 7.10 视像示教点
433
7.10.1 总览
视像示教站是一种为 SIPLACE 贴片机上要处理的元件创建和测试封装形式说明的系统。
视像示教站必须由下列元件构成：
– 装有电子电路和一个或两个元件相机的基本模块
– 微型塔 PC
WINDOWS XP 操作系统 7
SIPLACE 视觉图像处理软件 7
SIPLACE Pro 数据库服务器 7
相机接口：CAN 总线插卡和相机总线插卡 7
7.10.2 说明
视像示教站可以为任何一种贴片机创建和测试封装形式的说明，并可以用来运行元件检查程序。
由此设置好的元件形状说明可以存储在视像示教站的 SIPLACE Pro 数据库内，然后传送到生产系
统的 SIPLACE Pro 数据库中。此外，您还能从贴片机中将视像屏幕截图下载到视像示教站中进行
分析。只有多元件测量仍然必须在贴片机上进行。
7.10.3 优势
此脱机系统的主要优势在于，它与生产系统完全独立，并且创建和测试封装形式说明时不需要使
用任何生产系统资源。因此，试封装将不会由于创建和测试封装形式说明的缘故，对生产率带来
任何损失。另外，推出新产品所花费的时间将因此独立系统而大大缩短。
7 工作站扩展部件
《用户手册》 SIPLACE CA- 系列
7.10 视像示教点 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
434
7.10.4 支持的元件相机
视像示教点支持以下元件相机：
元件相机 元件范围 使用在贴片机上
C&P，23 型，6x6，
数字
01005 到 6 mm x 6 mm C&P20 贴片头的贴片头相机
C&P，41 型，6x6，
数字
03015到 6 mm x 6 mm C&P20 贴片头的贴片头相机
C&P，29 型，27 x 27，
数字
0201 到 27 mm x 27 mm
PLCC、SO、QFP、TSOP、
SOT、MELF、CHIP、IC、
BGA
C&P6/C&P12 贴片头的贴片头相机
P&P，静止，33 型
55 x 45，数字
0402 到 55 mm x 45 mm、
MELF、SO、PLCC、QFP、
电解电容、BGA、连接器
IC 和连接器的静止相机
P&P，静止，25 型
16 x 16，数字
0201 到 16 mm x 16 mm、
SO、PLCC、QFP、插槽、
连接器、BGA、特殊元件、
裸晶粒、倒装片、屏蔽
倒装片元件静止相机
P&P，静止，36 型
32 x 32，数字
0603 到 32 mm x 32 mm、
MELF、SO、PLCC、QFP、
电解电容、BGA、连接器
D1 设备 IC 和连接器的静止相机
