2 操作安全 《用户手册》 SIPLACE CA- 系列
2.8 安全功能 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
90
2.8.5 元件料车的装配位置的护手装置，SIPLACE X- 系列
2

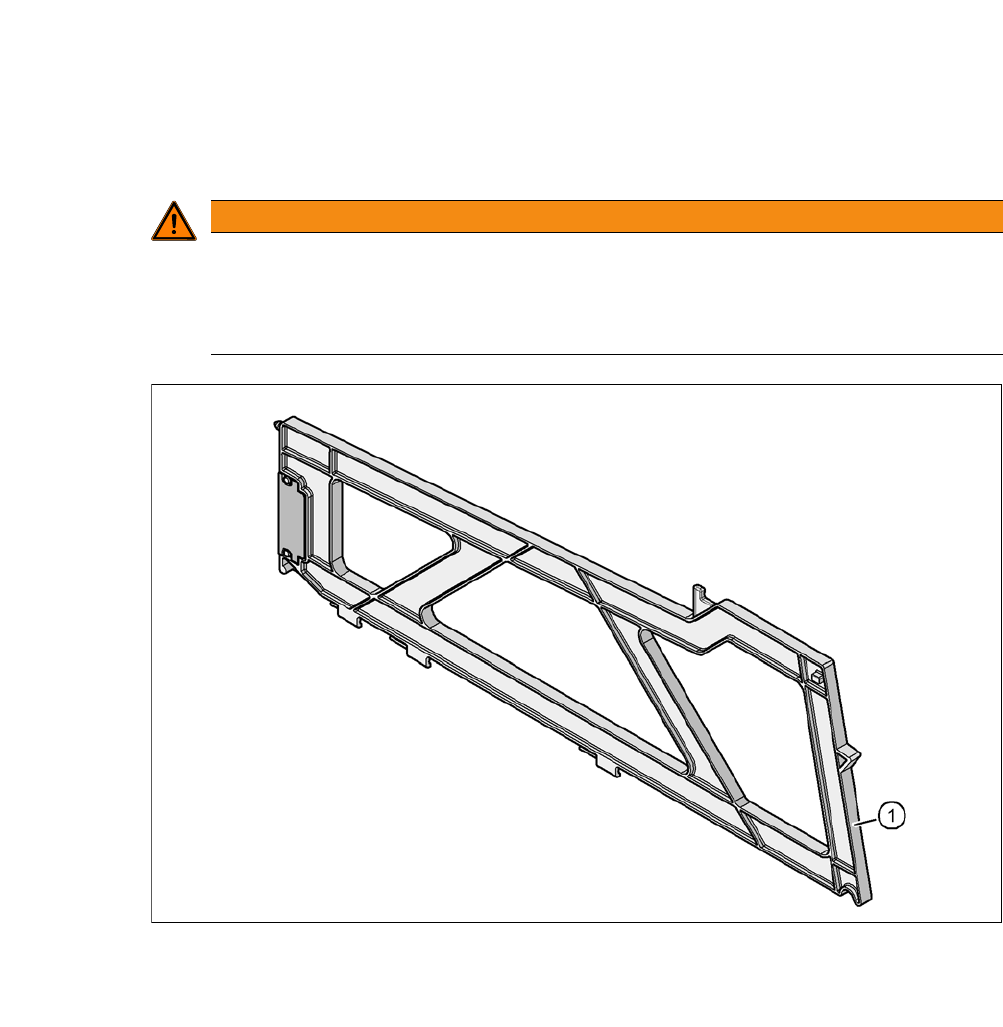

T：图 4.0 - 2 元件料车装配位置上的护手装置，SIPLACE X- 系列
2
(1) 1 号位置的护手装置 [03028842-01]
护手装置占据一个宽 8 mm 的位置，并在贴装操作期间可以被更改。
警告
操作
通过占用每第二个位置保证操作安全！
为确保 SIPLACE X- 系列贴片机元件料车的操作安全，至少每第二个空闲位置上都必须安
放一个供料器模块或护手装置 （虚拟供料器）。
即便在为华夫盘配置一个保持件时也应当用一个护手装置保护好每第二个位置。
《用户手册》 SIPLACE CA- 系列 2 操作安全
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 2.9 残余电压和放电时间
91
2.9 残余电压和放电时间
2.9.1 （贴片）设备
如果按下 EMERGENCY STOP （急停）按钮或关闭了贴片系统，悬臂轴的直流 250 V 母线电压
和星形轴的直流 145 V 母线电压将在很短的时间内降为安全的残余电压。
2
2

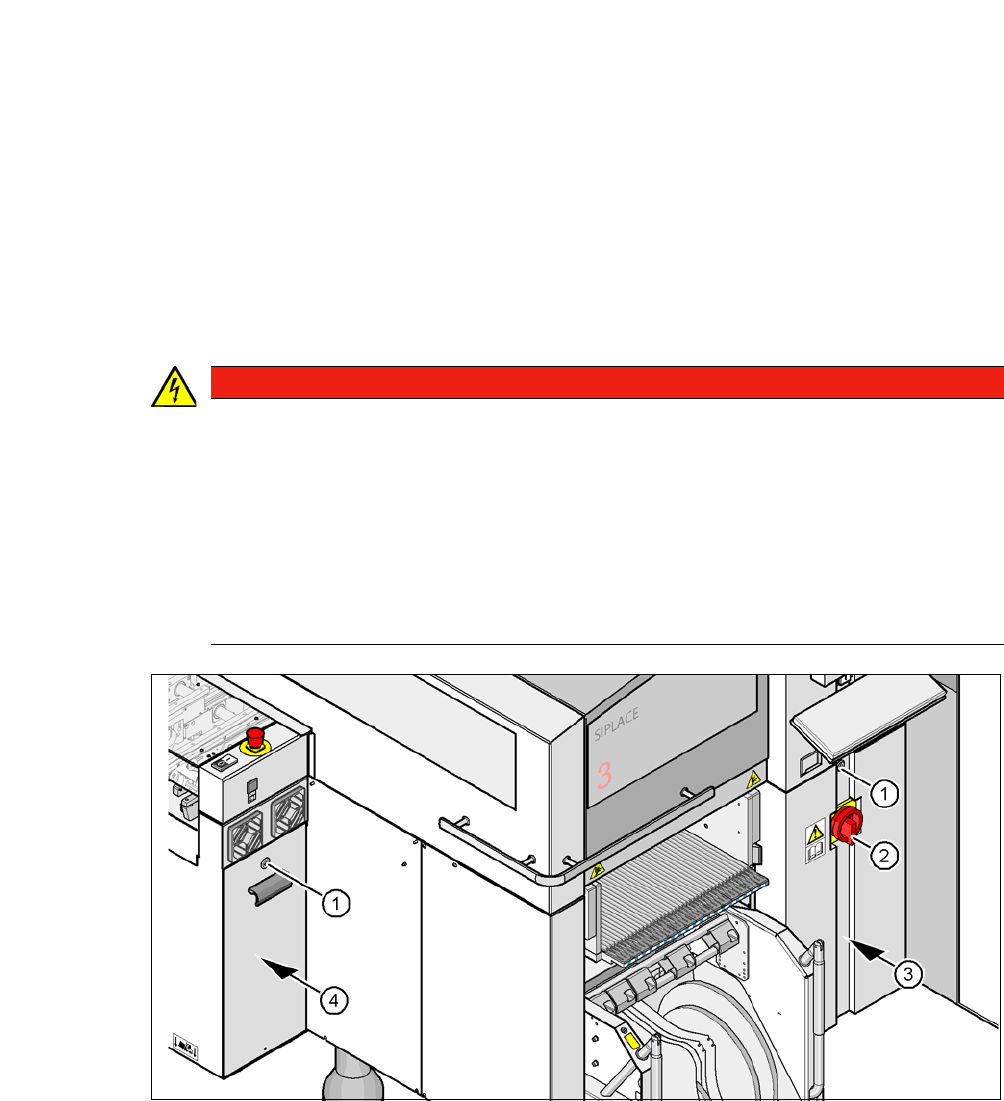

T：图 1.0 - 1 供电单元
(1) 保护盖中带有螺栓的挂锁
(2) 主开关
(3) 保护盖后的供电单元
(4) 轴单元
危险
危险电压等级！
贴片机连接了 3 x 208 V~、3 x 230 V~、3 x 380 V~、3 x 400 V~ 或 3 x 415 V~ ± 5 %，
50/60 Hz 的主电源电压。 因此系统中的一些部件携带有可致命的危险电压 —— 即使主开
关已被关闭。
因此对此设备处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
切要遵循相关的事故预防和 DIN 规范 （特别是 DIN EN 60204 标准的第一部分，或
IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
供电单元的保护盖只能由具有必要资格、受过培训的人员来打开。
2 操作安全 《用户手册》 SIPLACE CA- 系列
2.9 残余电压和放电时间 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
92

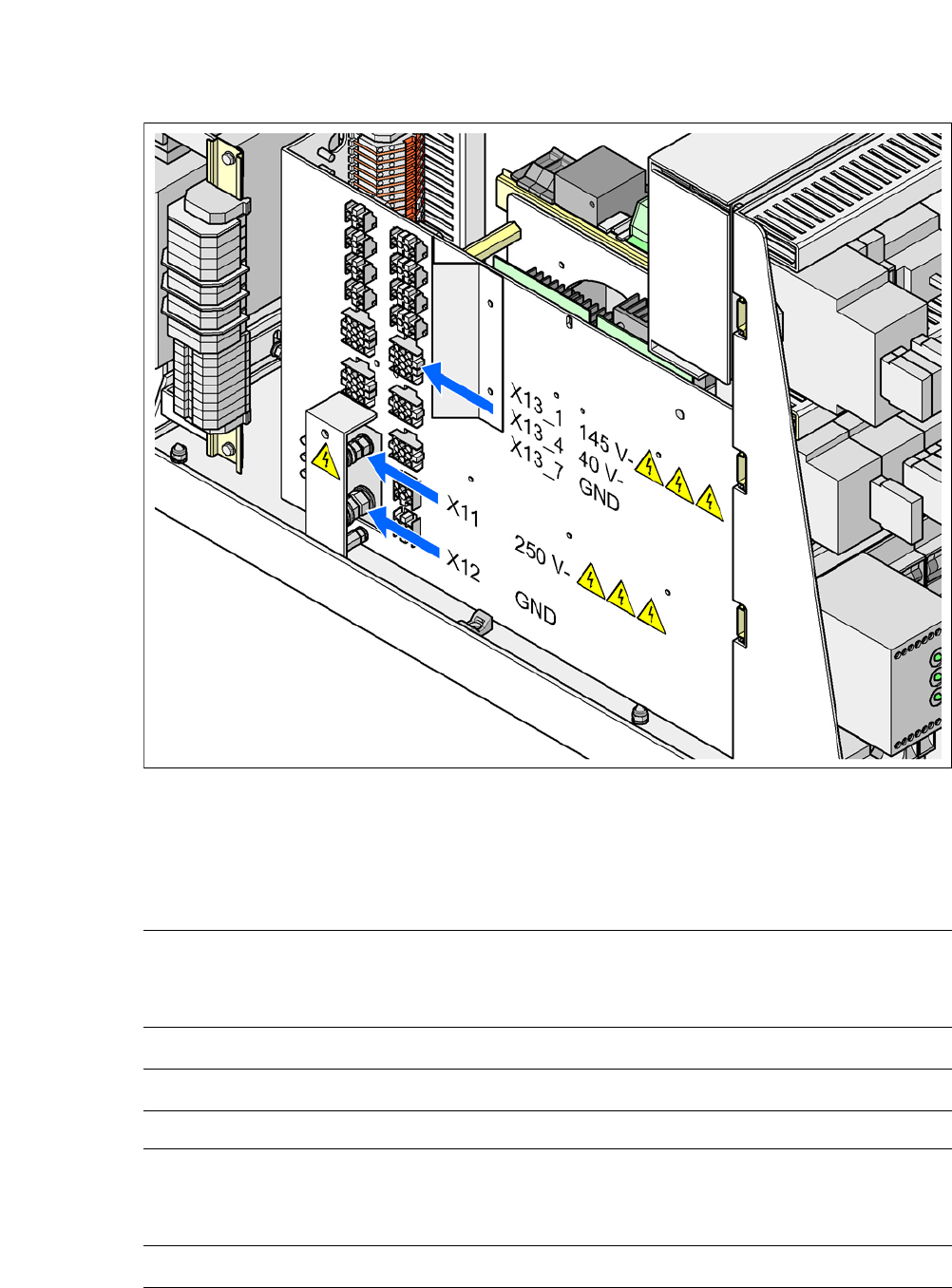

T：图 4.0 - 1 供电单元上的测量点
2
2.9.1.1 按下 EMERGENCY STOP （急停）按钮后的残余电压和放电时间
2
2
插销 X11 和 X13_1
对照 X12 （GND）
正常模式
下的电压
按下 EMERGENCY
STOP （急停）按钮
后的剩余电压 放电时间
X11 + 250 VDC < 10 VDC 7 秒
X13_1 + 145 VDC < 10 VDC 50 秒
插销 X13_4
对照插销 X3_7 (-)
正常模式
下的电压
按下 EMERGENCY
STOP （急停）按钮
后的剩余电压 放电时间
X13_4 + 40 VDC + 40 VDC -
