- 8 - NOTE( 注記 ) #01....FOR RIGHT SIDE 右側用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E1202-726- 000 Z BELT Ｚベルト 1 2 400-4910 7 Z FRAME L Ｚ フレーム Ｌ 1 3 400-48904 Z MOTOR BR B Ｚ モータブラケット Ｂ 2 4 400-48905 Z SH BR A …
- 7 -

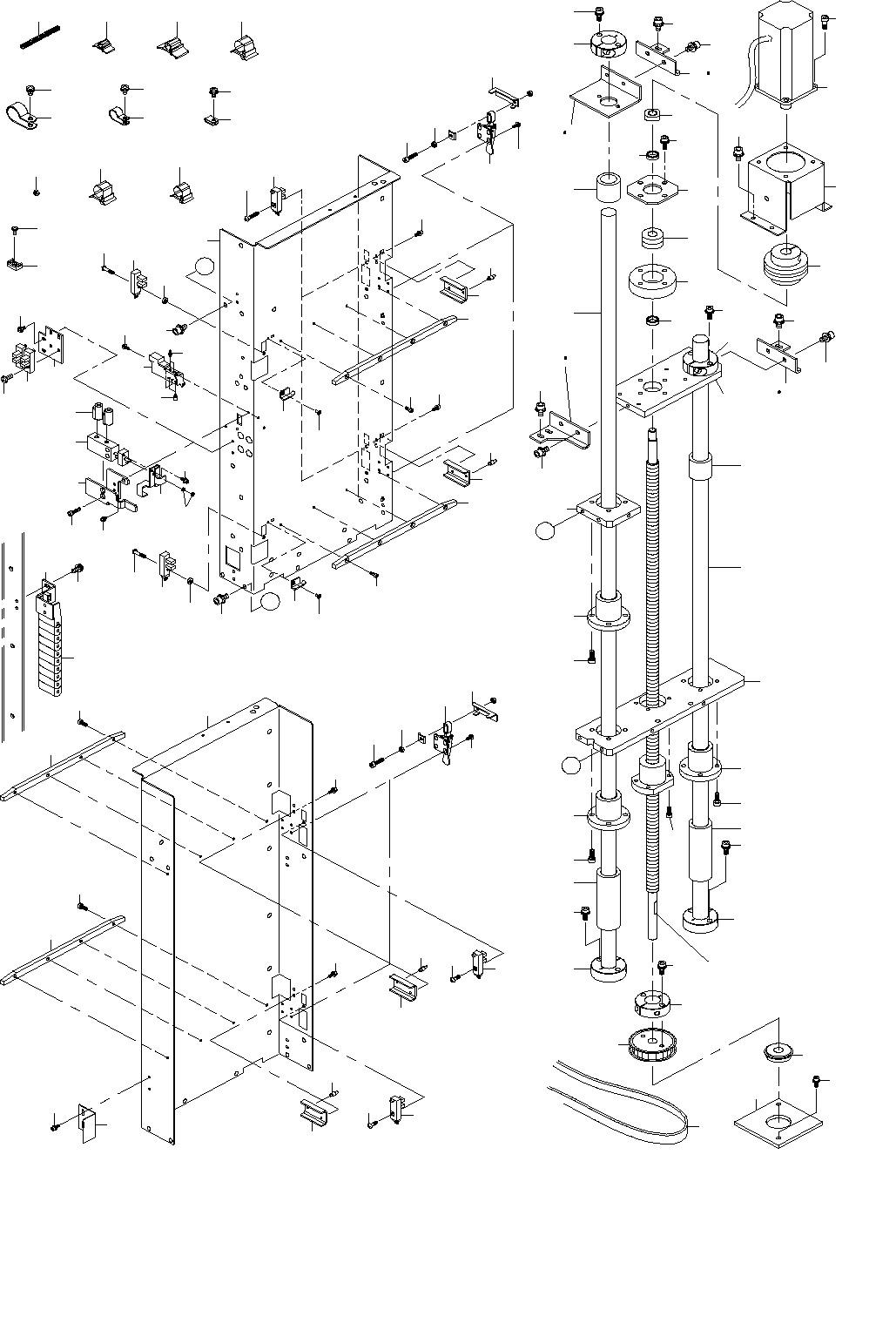

4. Z UNIT (1)
Ｚ ユニット（１）
７
４
７７
１
２９
２８
９５
２７
２４
２６
２５
２３
３１
７
９４
５３
９０
３９
９
５
３７
７５
９４
７６
６９
３０
１６
１６
１６
１６
２４
５０
６５
６
５４
６０
９３
６１
１０
５５
９３
６１
１０
５９
６２
９
５９
５７
６２
５７
５
９４
８３
３７
８４
８１
８３
８４
６９
８１
７１
８５
５０
７０
８０
９
２
３３
２１
１４
２０
１８
３６
１７
３６
１８
３３
１９
３２
３３
３３
１９
３６
１８
１５
２１
２２
３３
８９
３５
３４
８
１１
５２
５１
３
７２
５８
４
７３
１３
６８
５８
５８
５８
５８
３
７２
５８
９１
５４
５７
２
１２
９４
４１
４２
８１
３８
３８
３７
４４４３
４０ ４５
４６
４７
４８
４９
７８
７９
９７
９６
３８
３７
３８
Ａ
Ａ
８７
Ｂ
８７
Ｂ
６４
６６
６７
８８
８
６
５６
６３
８２
- 8 -
NOTE( 注記 ) #01....FOR RIGHT SIDE 右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1202-726-000 Z BELT
Ｚベルト
1
2 400-49107 Z FRAME L
Ｚ フレーム Ｌ
1
3 400-48904 Z MOTOR BR B
Ｚ モータブラケット Ｂ
2
4 400-48905 Z SH BR A
Ｚ シャフトブラケット Ａ
1
5 E1213-726-000 ST GUIDE RAIL
スタッカガイドレール
2
6 E1214-726-000 ST CLAMP
スタッカクランプ
2
7 E1215-726-000 ST CLUMP DOG L
スタッカクランプドグＬ
2
8 400-49105 SHUTTER HOOK
シャッターフック
1
9 E1217-726-000 SENSOR GUARD
センサーガード
2
10 401-53695 SPACER_T2
スペーサ＿Ｔ２
2
11 400-49104 COVER
カバー
1
12 400-49106 SENSOR BR
センサーブラケット
1
13 400-48903 Z MOTOR BR A
Ｚ モータブラケット Ａ
1
14 E1251-726-000 LM SHAFT(SF20-1300)
ＬＭシャフト ＳＦ２０−１３００
2
15 400-50042 LM SHAFT SF20-850
ＬＭシャフト ＳＦ２０−８５０
2
16 E1253-726-000 SLIT COLLAR
スリットカラー φ２０
8
17 400-48918 ST BASE 5S
ＳＴ ベース ５Ｓ
2
18 E1255-726-000 LINEAR BUSHING LMF20
リニアブッシュＬＭＦ２０
6
19 E1256-726-000 RUBBER DAMPER
ゴムダンパー φ３０Ｘ９０
4
20 E1257-726-000 Z SHAFT SUPPORT
Ｚシャフトサポート
2
21 E1258-726-000 RUBBER DAMPER
ゴムダンパー φ３０Ｘ３０
4
22 400-48917 Z MOTOR BASE
Ｚ モータベース
2
23 E1261-726-000 Z BEARING PLATE
Ｚベアリングプレート
2
24 E1262-726-000 COLLAR
カラー φ１２Ｘ５
4
25 E1263-726-000 Z DRIVE PULLEY
Ｚドライブプーリ
2
26 E1264-726-000 SLIT COLLAR
スリットカラー φ１２
2
27 E1266-726-000 COLLAR ROUND 60
カラーφ６０
2
28 400-48683 END PLATE
エンドプレート
2
29 E1268-726-000 LOCK NUT RN12
ロックナットＲＮ１２
2
30 400-48866 BALL SCREW 5S
ボールねじ ５Ｓ
2
31 SB-1120001-00 BEARING
ころがり軸受
2
32 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
4
33 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
20
34 SL-6053592-TN SCREW M5 L=35
座金付き六角穴ボルト Ｍ５ Ｌ＝３５
8
35 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
8
36 SM-6051002-TN SCREW
六角穴ボルト
24
37 E1280-726-000 ST CLAMP PLATE
スタッカクランププレート
4
38 E1281-726-000 ST PIN
スタッカピン
4
39 E3274-760-000 SILENCER
サイレンサ
2
40 E5348-033-100 GROMMET
ブッシュ
0.11
41 400-48768 CABLEVEYOR
ケーブルベア
1
42 400-49011 CABLEVEYOR BL
ケーブルベア ＢＬ
1
43 HX-0002400-0A CABLE CLAMP
クランプ
12
44 HX-0002400-0B CABLE CLAMP
クランプ
2
45 HX-0002400-0E CABLE CLAMP
束線パーツ
10
46 HX-0015000-0F CABLE CLAMP
ケーブルクリップ
1
47 HX-0015000-0H CABLE CLAMP
ケーブルクリップ
1
48 HX-0015000-00 CABLE CLAMP
ケーブルクリップ
4
49 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
50 NM-6040003-SC NUT M4X0.7 TYPE3
六角ナット Ｍ４Ｘ０．７ ３種
4
51 PA-0601014-A0 FREE MOUNT CYLINDER
フリーマウント シリンダ
1
52 PC-0105190-00 SPEED CONTROLLER
スピード コントローラ
2
53 PJ-0320390-01 URETHANE BARBED JOINT
ウレタンバーブ継手
3
54 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
10
55 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
56 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
2
57 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
5
58 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
24
59 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
60 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
61 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
2
62 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
8
63 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
2
64 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
1
65 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
2
66 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
1
67 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
1
68
#01
400-48904 Z MOTOR BR B
Ｚ モータブラケット Ｂ
1
69 E1213-726-000 ST GUIDE RAIL
スタッカガイドレール
2
70 E1214-726-000 ST CLAMP
スタッカクランプ
2
71 400-49867 Z FRAME R
Ｚ フレーム Ｒ
1
72
#01
400-48903 Z MOTOR BR A
Ｚ モータブラケット Ａ
2
73
#01
400-48906 Z SH BR B
Ｚ シャフトブラケット Ｂ
1
74 400-48801 Z MOTOR BR
Ｚ モータブラケット
1
75 E1234-726-000 ST CLAMP DOG R
スタッカクランプドグＲ
2
76 400-48908 Z HOME SENS DOG
Ｚ ホームセンサドグ
1
77 E2070-723-000 Z MOTOR COUPLING
Ｚモータカップリング
1
78 HX-0002400-0C CABLE CLAMP
クランプ
1
79 HX-0002400-0D CABLE CLAMP
クランプ
1
80 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
8
81 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
6
82 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
4
83 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
84 SM-6030602-TN SCREW M3X6
六角穴ボルトト Ｍ３Ｘ６
8
85 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
2
86 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
87 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
16
88 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
89 400-45703 SERVO MOTOR
サーボモータ
1
90 400-49718 SHT OPEN S.V. CABLE 3 ASM
ＳＨＴ オープン Ｓ．Ｖ．ケーブル３組
1
91 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
2
92 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
4
93 HD-0017000-00 SENSOR
フォトインタラプタ
2
94 HD-0017100-00 SENSOR
フォトインタラプタ
4
95 400-69754 BEARING
ベアリング
2
96 HX00294000 FIXED BASE
固定ベース
1
97 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
1
- 9 -

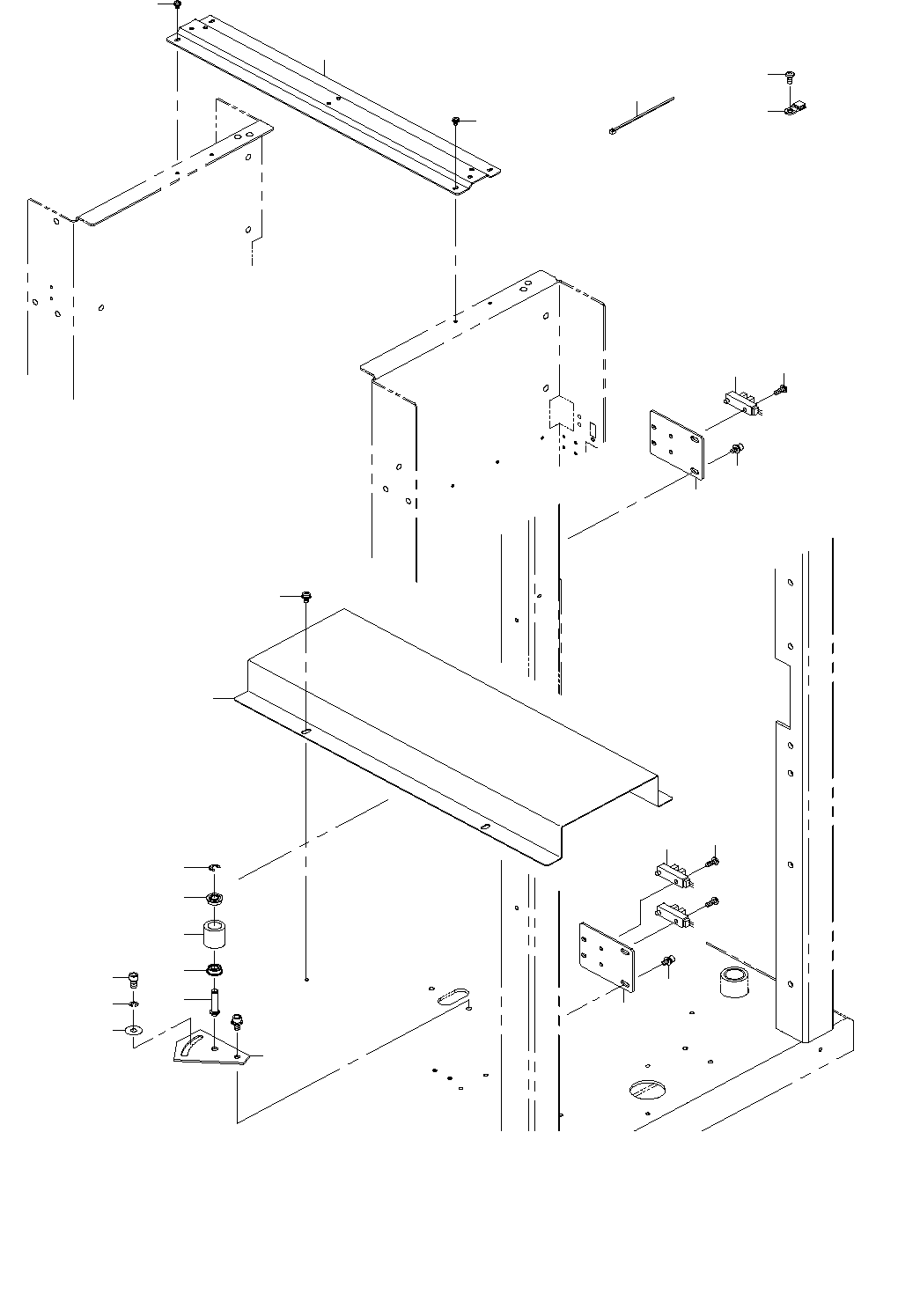

5. Z UNIT (2)
Ｚ ユニット（２）
１８
８
８
１
９
１３
５
６
７
４
７
１４
１５
１６
２
１０
１１
１７
２
１０
１１
１７
３
１２
１９
