TR5SNK-Rev00 - 第13页
- 10 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E1203-726-000 Z BELT COVER Ｚベルトカバー 1 2 400-48907 Z HOME SENS BR Ｚ ホームセンサブラケット 2 3 EA-9500B00-00 CABLE BAND 束線バンド 1 4 E2016-750-000 T PULLEY SHAFT Ｔプーリシャフト 1 5 E2…
- 9 -
5. Z UNIT (2)
Ｚ ユニット（２）
１８
８
８
１
９
１３
５
６
７
４
７
１４
１５
１６
２
１０
１１
１７
２
１０
１１
１７
３
１２
１９
- 10 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1203-726-000 Z BELT COVER
Ｚベルトカバー
1
2 400-48907 Z HOME SENS BR
Ｚ ホームセンサブラケット
2
3 EA-9500B00-00 CABLE BAND
束線バンド
1
4 E2016-750-000 T PULLEY SHAFT
Ｔプーリシャフト
1
5 E2017-750-000 T PULLEY
Ｔプーリ
1
6 RE-0500000-K0 E-RING
Ｅ形止め輪 ５
1
7 SB-1060009-00 BEARING
ころがり軸受
2
8 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
9 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
11 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
3
12 HX-0034400-00 FIXED BASE
束線パーツ
4
13 400-52110 J BELT TENSIONER
Ｊ ベルトテンショナ
1
14 SM-6051002-TN SCREW
六角穴ボルト
1
15 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
1
16 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
1
17 HD-0017100-00 SENSOR
フォトインタラプタ
3
18 E1201-726-000 Z FRAME JOINT
Ｚフレームジョイント
1
19 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
1
- 11 -

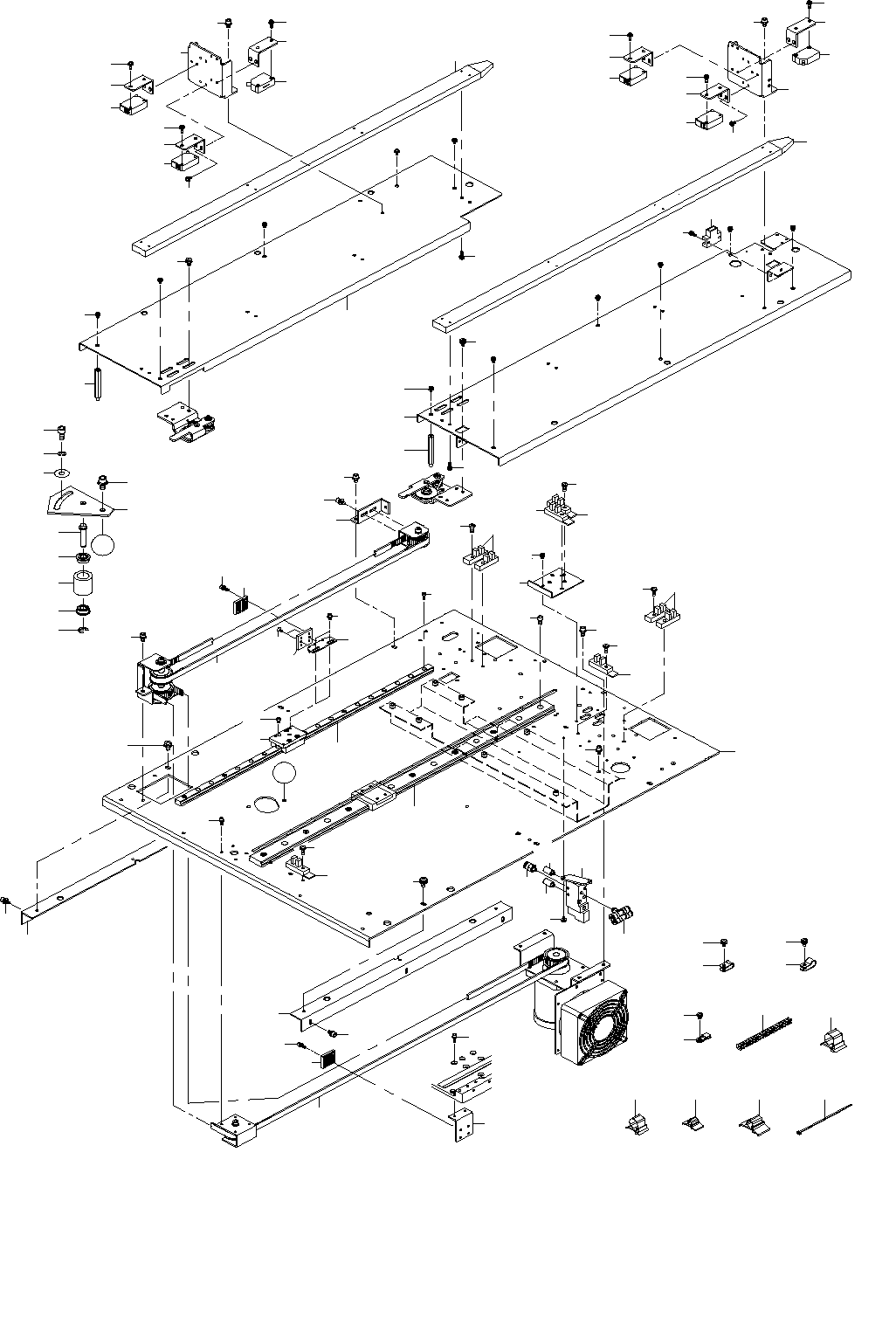

6. Y UNIT (1)
Ｙ ユニット（１）
４６
３９
７１
４２
７１
４４
４９
４７
７３
７４
４７
４７
７３
４８
３８
３８
４３
４０
１
２５
７２
１
４７
７４
４５
４９
７２
４７
２５
４２
４７
２
２
４
２１
２０
１９
１９
１８
１７
２３
１５
２２
１６
Ａ
Ａ
６
５
１３
２９
１２
７
８
７５
１０
３１
２７
２６
２８
５０
５８
５８
５７
３７
３０
１１
１４
９
２４
３
５８
５９
５１
５８
５７
３５
３３
３２
３４
４１
４１
８
４３
４６
４８
４８
４８
４８
４８
５２
５３
５３
５４
７７
７８
５５
５６
５９
５９
５９
５９
６０
６１
６２
６２
６３
６４
６５
６６ ６７
６８
６９ ７０
７６
