TR5SNK-Rev00 - 第16页
- 13 - 7. Y UN IT (2) Ｙ ユニット（２） ８８ ９９ ９８ １０ ２ ９８ ８８ ９９ ９７ ７０ ６９ ９８ ９８ ７９ ８１ １０ ３ １０ ４ ７５ ７７ ８３ １０ ０ ８２ ７２ ７３ ７６ ６８ ７１ Ａ Ａ ８６ ８４ ８５ ８６ ８７ ８７ ７８ ８９ ９０ ８９ ９０ ５８ ２４ ２２ １１ １７ １７ １４ １７ １５ １５ ９ ６２ ５９ ５６ ５６ ６０ ６１ １０ ６ ５５ ５７ １０ ５…
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48914 Y JOINT BR
Ｙ ジョイントブラケット
2
2 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
6
3 400-48915 Y BASE ANGLE
Ｙ ベースアングル
1
4 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
8
5 401-37008 YJ_LINK_BLOCK
ＹＪリンクブロック
1
6 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
4
7 E1317-726-000 Y BELT STOPPER
Ｙベルト押え
1
8 SL-6031042-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
9 400-48909 YJ TENSION BASE
ＹＪ テンショナベース
1
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
11 401-37009 YJ_BELT_CONN_BR
ＹＪ＿ベルトコネクタブラケット
1
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
13 E1320-726-000 YJ BELT CONNECTOR
ＹＪベルトコネクタ
1
14 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
15 400-52110 J BELT TENSIONER
Ｊ ベルトテンショナ−
1
16 E2016-750-000 T PULLEY SHAFT
Ｔプーリシャフト
1
17 E2017-750-000 T PULLEY
Ｔプーリ
1
18 RE-0500000-K0 E-RING
Ｅ形止め輪 ５
1
19 SB-1060009-00 BEARING
ころがり軸受
2
20 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
1
21 SM-6051002-TN SCREW
六角穴ボルト
1
22 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
1
23 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
1
24 401-37003 Y_BASE
Ｙベース
1
25 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
6
26 401-37013 Y_RAIL_A
ＹレールＡ
1
27 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
8
28 401-37014 Y_RAIL_B
ＹレールＢ
1
29 SM-6030802-TN SCREW
六角穴ボルト
8
30 E1328-726-000 Y SENSOR BR
ＹセンサＢＲ
1
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
32 E5313-723-000 Y BELT
Ｙベルト
1
33 E5314-723-000 Y BELT CONNECTER
Ｙベルトコネクタ
1
34 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
2
35 E1317-726-000 Y BELT STOPPER
Ｙベルト押え
1
36 SL-6031042-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
37 E5315-723-000 YJ BELT
ＹＪベルト
1
38 E1324-726-000 Y TABLE STUD
Ｙテーブルスタッド
11
39 401-38168 Y_TABLE_L
ＹテーブルＬ
1
40 401-38167 Y_TABLE_R
ＹテーブルＲ
1
41 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
11
42 401-38169 TRAY_BASE_GUIDE_RAIL
トレイベースガイドレール
2
43 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
16
44 401-38171 CHECK_SENS_BR_L
チェックセンサブラケットＬ
1
45 401-38170 CHECK_SENS_BR_R
チェックセンサブラケットＲ
1
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
47 400-48977 CHEACK SENS BRA
チェックセンサブラケット
6
48 SL-4031081-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
12
49 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
12
50 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
51 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
4
52 PJ-3050405-02 DOUBLE-ENDED T UNION
両口チーズユニオン
2
53 PX-0505010-00 SILENCER
消音器
2
54 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
55 HD-0009000-00 SENSOR
センサー
2
56 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
57 HD-0017000-00 SENSOR
フォトインタラプタ
2
58 HD-0017100-00 SENSOR
フォトインタラプタ
5
59 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
7
60 HX-0015000-0A CABLE CLAMP
ケーブルクリップ
2
61 HX-0015000-0C CABLE CLAMP
ケーブルクリップ
1
62 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
63 HX-0034400-00 FIXED BASE
束線パーツ
4
64 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
65 EA-9002B11-00 GROMMET
自在ブッシュ Ｌ
2
66 HX-0002400-0A CABLE CLAMP
クランプ
2
67 HX-0002400-0B CABLE CLAMP
クランプ
1
68 HX-0002400-0C CABLE CLAMP
クランプ
2
69 HX-0002400-0D CABLE CLAMP
クランプ
1
70 EA-9500B01-00 CABLE BAND
束線バンド
10
71 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
72 401-52797 CMPNT SENSOR R ASM(SNI)
ＣＭＰＮＴ センサ Ｒ 組（ＳＮＩ）
1
73 401-52798 CMPNT SENSOR L ASM(SNI)
ＣＭＰＮＴ センサ Ｌ 組（ＳＮＩ）
1
74 401-52802 CMPNT 35.0 SENSOR CABLE ASM
ＣＭＰＮＴ ３５．０ センサケーブル組
1
75 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
76 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
77 400-49728 TRAY HLD S.V. ASM
トレイ ＨＬＤ Ｓ．Ｖ．組
1
78 PJ-3010605-03 HALF UNION
ハーフ ユニオン
1

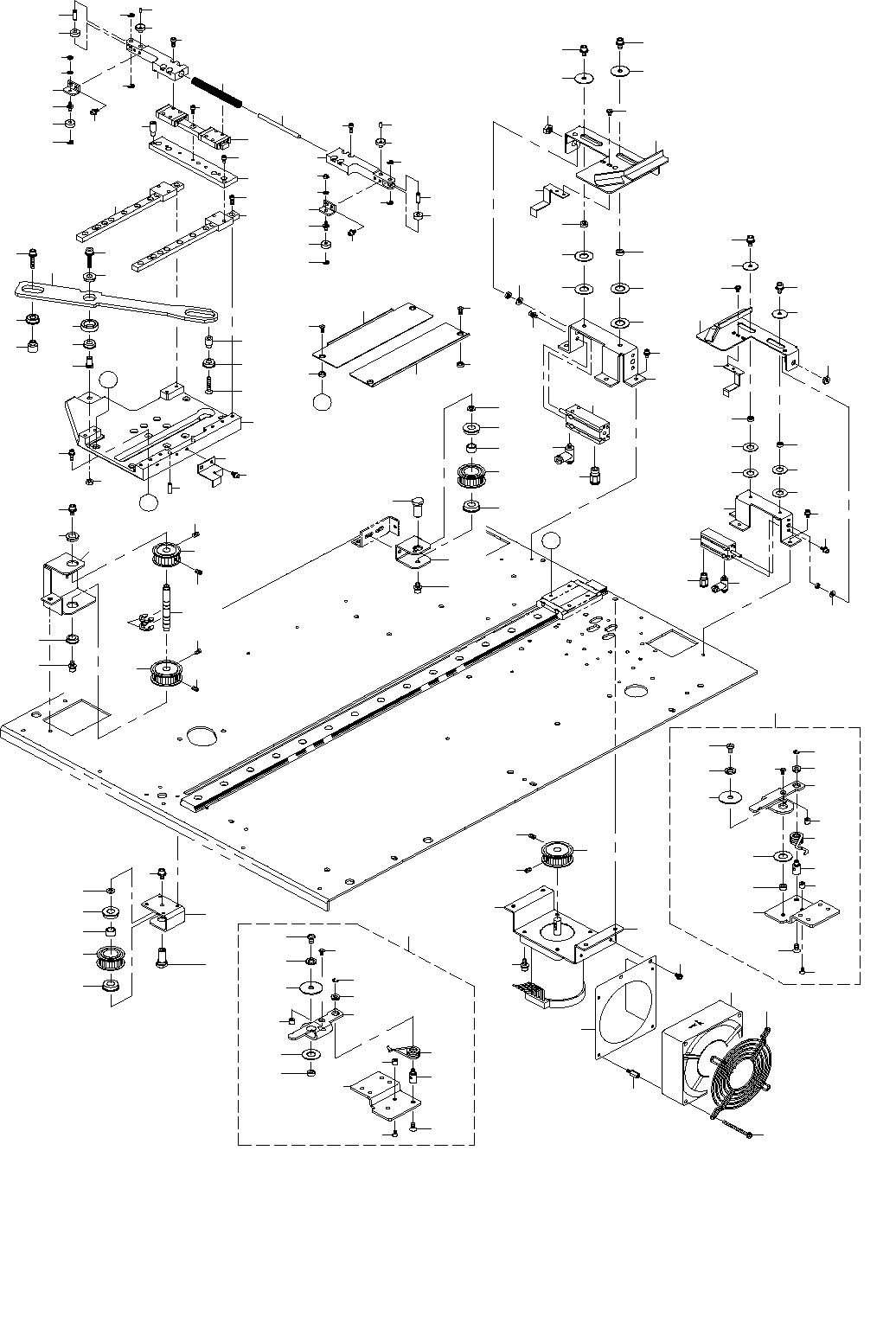

- 13 -
7. Y UNIT (2)
Ｙ ユニット（２）
８８
９９
９８
１０２
９８８８
９９
９７
７０
６９
９８
９８
７９
８１
１０３
１０４
７５
７７
８３
１００
８２
７２
７３
７６
６８
７１
Ａ
Ａ
８６
８４
８５
８６
８７
８７
７８
８９
９０
８９
９０
５８
２４
２２
１１
１７
１７
１４
１７
１５
１５
９
６２
５９
５６
５６
６０
６１
１０６
５５
５７
１０５
１８
２１
２２
１３
１２
１０
１８
６
７
４
５
８
７
１６
１６
１９
２０
２３
３９
３１
３２
３６
３７
３８
３９
３８
２９
３０
３０
３０
３４
３５
３３
２５
２８
２７
３０
２９
４６
５２
５１
５４
５３
５４
４４
４５
４５
４５
４２
４３
４９
５０
４０
４５
４４
４８
２６
４１
４７
５３
１７
７４
８０
９４
９５
９２
９１
９６
９３
９４
９１
９２
９５
９６
９３
１００
１０１
１０１
１０７
１１ ０
１１ ３
１１ ８
１２０
１１ ９
１１ ５
１１ ４
１１ ６
１１ ７
１１ ４
１１ ５
１０８
１１１
１１ ２
１３５
１３３
１２２
１２４
１２９
１２５
１３６
１２１
１２９
１３１
１２６
１０９
１２３
１３２
６７
６３
６６
１
２
３
６４
６６
６５
７７
Ｂ
Ｂ
１３４
１３０
１２８
１３０
１２７
１３７
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-38163 PIVOT_SLEEVE_B
ピポッドスリーブＢ
1
2 SB-1060019-00 BEARING
ころがり軸受
1
3 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
1
4 401-17412 YF_PULLEY_BR
ＹＦ＿プーリ＿ＢＲ
1
5 401-20810 Y_TENSIONER_PULLEY_SH
Ｙ＿テンショナ＿プーリ＿ＳＨ
1
6 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
7 SB-1080002-00 BEARING
ころがり軸受
2
8 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
9 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
10 E1341-726-000 Y DRIVE PULLEY
Ｙドライブプーリ
1
11 400-48912 YJ BRACKET
ＹＪ ブラケット
1
12 401-37010 YJ_SHAFT
ＹＪ＿シャフト
1
13 E1362-726-000 YJ PULLEY
ＹＪプーリ
1
14 RE-0700000-K0 E-RING 7
Ｅ形止め輪 ７
2
15 SB-1060007-00 BEARING
ころがり軸受
2
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
17 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
18 E1351-726-000 YJ TENSIONER PULLEY
ＹＪテンショナプーリ
2
19 401-17409 YJ_TENSIONER
ＹＪ＿テンショナー
1
20 401-20810 Y_TENSIONER_PULLEY_SH
Ｙ＿テンショナプーリ＿ＳＨ
1
21 E1353-726-000 BEARING SPACER
ベアリングスペーサ
1
22 SB-1080002-00 BEARING
ころがり軸受
2
23 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
24 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
25 E1430-726-000 CYLINDER BASE L
シリンダベースＬ
1
26 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
3
27 400-48712 CHUCK GUIDE LH
チャックガイド ＬＨ
1
28 E1432-726-000 CLYNDER NUT
シリンダーナット
1
29 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
30 E3404-700-000 THRUST WASHER
スラストワッシャー
4
31 400-48714 TR RELEASE DOG LH
ＴＲ リリースドグ ＬＨ
1
32 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
2
33 PA-1001524-A0 AIR CYLINDER
エア シリンダ
1
34 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
1
35 PJ-3010405-02 HALF UNION 4XM5
ハーフ ユニオン ４ＸＭ５
1
36 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
37 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
38 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
39 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
2
40 E1440-726-000 CYLINDER BASE R
シリンダベースＲ
1
41 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
3
42 400-48713 CHUCK GUIDE RH
チャックガイド ＲＨ
1
43 E1432-726-000 CLYNDER NUT
シリンダーナット
1
44 E3403-715-000 GUIDE SPACER
ガイドスペーサ
2
45 E3404-700-000 THRUST WASHER
スラストワッシャー
4
46 400-48715 TR RELEASE DOG RH
ＴＲ リリースドグ ＲＨ
1
47 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
2
48 PA-1001524-A0 AIR CYLINDER
エア シリンダ
1
49 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
1
50 PJ-3010405-02 HALF UNION 4XM5
ハーフ ユニオン ４ＸＭ５
1
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
52 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
53 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
54 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
2
55 E1341-726-000 Y DRIVE PULLEY
Ｙドライブプーリ
1
56 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
57 E5340-723-000 Y MOTOR BR
Ｙモータブラケット
1
58 401-37827 FAN_BRACKET
ファンブラケット
1
59 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
60 HX-0035400-0B SPACER
スペーサ
4
61 HM-0017800-10 FAN MOTOR
フィンガーガード
2
62 SL-4034091-SC SCREW M3 L=40
座金付きなべ小ねじ Ｍ３ Ｌ＝４０
4
63 401-38165 Y_SLIDE_LINK
Ｙスライドリンク
1
64 401-38162 PIVOT_SLEEVE_A
ピポッドスリーブＡ
1
65 401-38158 PIVOT_COLLAR
ピボットカラー
1
66 SB-1080007-00 BEARING
ころがり軸受
2
67 401-38166 REAMER_BOLT
リーマボルト
1
68 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
1
69 401-38164 PIVOT_SLEEVE
ピポッドスリーブ
1
70 SB-1060019-00 BEARING
ころがり軸受
1
71 400-49273 SCREW
ねじ
1
72 401-38157 Y_SLIDER_BASE
Ｙスライダーベース
1
73 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
2
74 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
75 E1390-726-000 Y SENSOR DOG
Ｙセンサドグ
1
76 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
77 400-49188 X SLIDER GUIDE
Ｘ スライダーガイド
2
78 SM-6030802-TN SCREW
六角穴ボルト
10
79 E1452-726-000 CHUCK BASE H
チャックベースＨ
1
80 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
81 400-48776 HOLDER GUIDE
ホルダーガイド
1
82 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
5
83 E1455-726-000 STOPPER BOLT
ストッパボルト
2
84 400-49270 COVER PLATE L
カバープレート Ｌ
1
85 400-49271 COVER PLATE R
カバープレート Ｒ
1
86 400-49272 COLLAR
カラー
4
87 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
4
88 E1401-726-000 TRAY CHUCK PIN
トレイチャックピン
1
89 E1420-726-000 MARK BASE
マークベース
1
90 E2601-725-000 MARK
マーク
1
91 E1425-726-000 CHUCK O-S BR
チャック開閉ＢＲ
1
92 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
1
93 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
1
94 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
1
95 SB-1030002-00 BEARING
ころがり軸受
1
96 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
1
97 E6137-723-000 Y HOLD BASE LA
Ｙ ホルダーベース ＬＡ
1
98 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
99 400-48807 Y HOLD ROLLER
Ｙ ホルダーローラ
1
100 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
101 SM-6030802-TN SCREW
六角穴ボルト
4
102 E6138-723-000 Y HOLD BASE RA
Ｙ ホルダーベース ＲＡ
1
103 E1458-726-000 CHUCK SPA
チャックＳＰＡ
1
104 E1459-726-000 SP GUIDE SHAFT
ＳＰガイドシャフト
1
105 401-37831 Y MOTOR ASM
Ｙ モータ組
1
106 400-49579 FAN MOTOR(Y MOTOR) ASM
ファンモータ（Ｙ モータ）組
1
107 401-41282 CHUCK_PUSHER_R_ASM
チャックプッシャ−Ｒ組
1
108 401-41120 CHUCK_PUSHER_BASE_R
チャックプッシャーベースＲ
(1)
109 401-41122 CHUCK_PUSHER_R
チャックプッシャーＲ
(1)
110 SB-1040011-00 BEARING
ころがり軸受
(1)
111 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
112 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
113 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
114 401-41126 SPACER_A
スペーサＡ
(2)
115 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(2)
116 401-41125 SPACER
スペーサ
(1)
117 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
118 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(1)
119 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
120 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
121 401-41127 CHUCK_PUSHER_SP_R
チャックプッシャーＳＰ＿Ｒ
(1)
122 401-41283 CHUCK_PUSHER_L_ASM
チャックプッシャ−Ｌ組
1
123 401-41121 CHUCK_PUSHER_BASE_L
チャックプッシャーベースＬ
(1)
124 401-41123 CHUCK_PUSHER_L
チャックプッシャーＬ
(1)
125 SB-1040011-00 BEARING
ころがり軸受
(1)
126 401-41124 CHUCK_PUSHER_STAND
チャックプッシャースタンド
(1)
127 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
128 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
129 401-41126 SPACER_A
スペーサＡ
(2)
130 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(2)
131 401-41125 SPACER
スペーサ
(1)
132 E3404-700-000 THRUST WASHER
スラストワッシャー
(1)
133 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(1)
134 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
135 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
136 401-41128 CHUCK_PUSHER_SP_L
チャックプッシャーＳＰ＿Ｌ
(1)
137 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
