- 18 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-49989 ST UNIT 5S ＳＴユニット５Ｓ 1 2 SL-6030892-TN SCREW 座金付き六角穴ボルト (2) 3 E1220-726-000 PLASTIC GUIDE 樹脂ガイド (2) 4 400-49964…
- 17 -

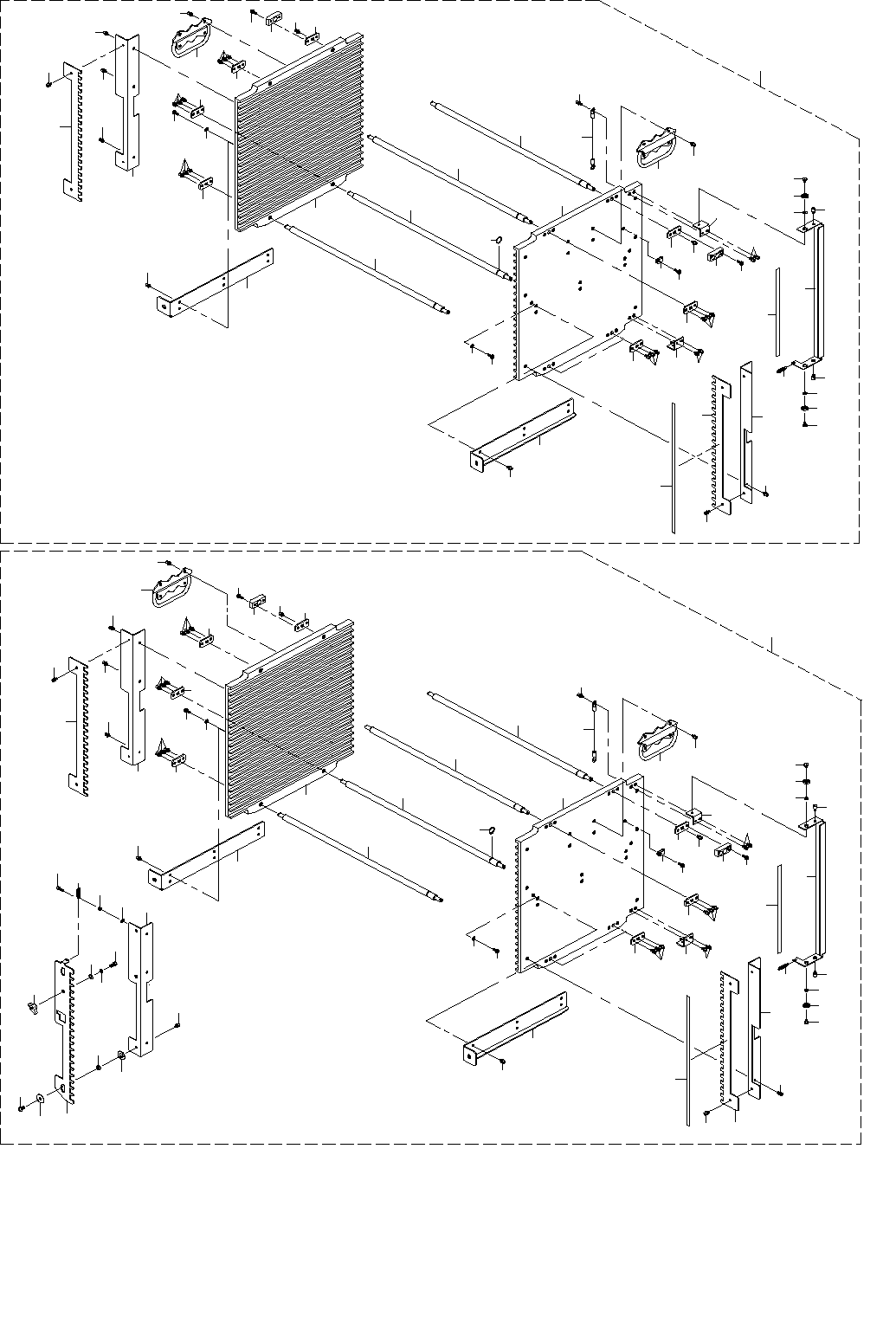

9. STACKER UNIT
スタッカユニット
３１
３１
３４
３６
３６
５３
５３
５３
３６
３７
５３
５３
３９
５３
４０
５３
４１
５３
４２
３６
５３
３４
３４
３４
４３
４３
４９
５１
４９
５１
５４
５４
５０
４４
４５
５３
４６
５３
５３
４６
４７
５３
２９
５３
５２
３５
３６
５３
５２
３０
３０
５３
３６
３８
３２
３２
３３
５２
５２
５２
５５
５３
５３
５６
５７
５８
５９
６０
６１
６２
６３
６４
６５
６６
６７
６８
６９
７０
７１
５
４
４
７
９
２６
２６
２６
９
１０
２６
２６
１２
１２
２６
１３
２６
１４
２６
１５
９
２６
７
７
７
１６
１６
２２
２４
２２
２４
２７
２７
２３
１７
１８
２６
１９
２６
１９
２０
２６
１
２６
２５
８
９
２６
３
２６
９
１１
５
６
２５
２５
２５
２８
２６
２６
２
４８
３９
３６
５３
２１
２６
９
９
３
２５
２６
- 18 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49989 ST UNIT 5S
ＳＴユニット５Ｓ
1
2 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
3 E1220-726-000 PLASTIC GUIDE
樹脂ガイド
(2)
4 400-49964 TRAY GUIDE 20
トレイガイド２０
(2)
5 WP-0320516-KP WASHER 3.2X10X0.5
平座金 ３．２Ｘ１０Ｘ０．５
(2)
6 HX-0015000-00 CLIP
ケ−ブル クリップ
(1)
7 E1502-726-000 TRAY GUIDE SH
トレイガイドＳＨ
(4)
8 E1503-726-000 SHUTTER SP
シャッタＳＰ
(1)
9 E1504-726-000 GUIDE SH PLATE
ガイドＳＨプレート
(8)
10 E1505-726-000 TRAY STOPPER ANGLE L
トレイストッパアングルＬ
(1)
11 E1506-726-000 TRAY STOPPER ANGLE R
トレイストッパアングルＲ
(1)
12 E1507-726-000 TRAY STOPPER
トレイストッパ
(2)
13 E1509-726-000 SHUTTER BR U
シャッタＢＲ Ｕ
(1)
14 E1510-726-000 SHUTTER BR B
シャッタＢＲ Ｂ
(1)
15 E1511-726-000 TRAY SHUTTER
トレイシャッタ
(1)
16 E1512-726-000 SHUTTER PIN
シャッタピン
(2)
17 E1513-726-000 STACKER RAIL L
スタッカレールＬ
(1)
18 E1514-726-000 STACKER RAIL R
スタッカレールＲ
(1)
19 E1515-726-000 ST HANDLE
ＳＴハンドル
(2)
20 E1516-726-000 POSITION SEAL 20
ポジションシール ２０
(1)
21 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
22 E4560-531-000 PM LINK SC(B)H
ＰＭリンクＳＣ（Ｂ）Ｈ
(2)
23 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
24 SB-1040004-00 ROLLING SHAFT HOLDER
ころがり軸受
(2)
25 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
(7)
26 SL-6030692-TN BOLT
座金付き六角穴ボルト
(54)
27 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
(2)
28 400-49754 STK FG CABLE ASM
ＳＴＫ ＦＧケーブル組
(1)
29
#01
400-50192 O-S ST UNIT 5S
Ｏ−Ｓ ＳＴユニット５Ｓ
1
30 E1220-726-000 PLASTIC GUIDE
樹脂ガイド
(2)
31 400-49964 TRAY GUIDE 20
トレイガイド２０
(2)
32 WP-0320516-KP WASHER 3.2X10X0.5
平座金 ３．２Ｘ１０Ｘ０．５
(2)
33 HX-0015000-00 CLIP
ケ−ブル クリップ
(1)
34 E1502-726-000 TRAY GUIDE SH
トレイガイドＳＨ
(4)
35 E1503-726-000 SHUTTER SP
シャッタＳＰ
(1)
36 E1504-726-000 GUIDE SH PLATE
ガイドＳＨプレート
(8)
37 E1505-726-000 TRAY STOPPER ANGLE L
トレイストッパアングルＬ
(1)
38 E1506-726-000 TRAY STOPPER ANGLE R
トレイストッパアングルＲ
(1)
39 E1507-726-000 TRAY STOPPER
トレイストッパ
(2)
40 E1509-726-000 SHUTTER BR U
シャッタＢＲ Ｕ
(1)
41 E1510-726-000 SHUTTER BR B
シャッタＢＲ Ｂ
(1)
42 E1511-726-000 TRAY SHUTTER
トレイシャッタ
(1)
43 E1512-726-000 SHUTTER PIN
シャッタピン
(2)
44 E1513-726-000 STACKER RAIL L
スタッカレールＬ
(1)
45 E1514-726-000 STACKER RAIL R
スタッカレールＲ
(1)
46 E1515-726-000 ST HANDLE
ＳＴハンドル
(2)
47 E1516-726-000 POSITION SEAL 20
ポジションシール ２０
(1)
48 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
49 E4560-531-000 PM LINK SC(B)H
ＰＭリンクＳＣ（Ｂ）Ｈ
(2)
50 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
51 SB-1040004-00 ROLLING SHAFT HOLDER
ころがり軸受
(2)
52 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
(7)
53 SL-6030692-TN BOLT
座金付き六角穴ボルト
(54)
54 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
(2)
55 400-49754 STK FG CABLE ASM
ＳＴＫ ＦＧケーブル組
(1)
56 E1517-726-000 TRAY STOPPER ANGLE R
トレイストッパアングルＲ
(1)
57 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
58 SM-6031002-TN BOLT M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(1)
59 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(1)
60 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(1)
61 E1518-726-000 TRAY STOPPER
トレイストッパ
(1)
62 E3404-700-000 THRUST WASHER
スラストワッシャー
(2)
63 E1519-726-000 GUIDE SPACER
ガイドスペーサ
(2)
64 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(2)
65 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
(2)
66 E1520-726-000 ROTARY NOB
ロータリーノブ
(1)
67 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(1)
68 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
(1)
69 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
70 E1521-726-000 STOPPER SP
ストッパＳＰ
(1)
71 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
- 19 -
10.ST GUIDE UNIT
ＳＴ ガイドユニット
１６ １８
５
６
７
２
１５
４
７
６
１６
１８
１５
４
９
１０
９
８
１２
５
１
３
３
１０
１０
１５
１０
１０
１５
１３
１３
１４
１４
１７
１７
１１
１７
１７
１７
１１
１１
１７
１１
１１
１１
２
１０
