- 1 -

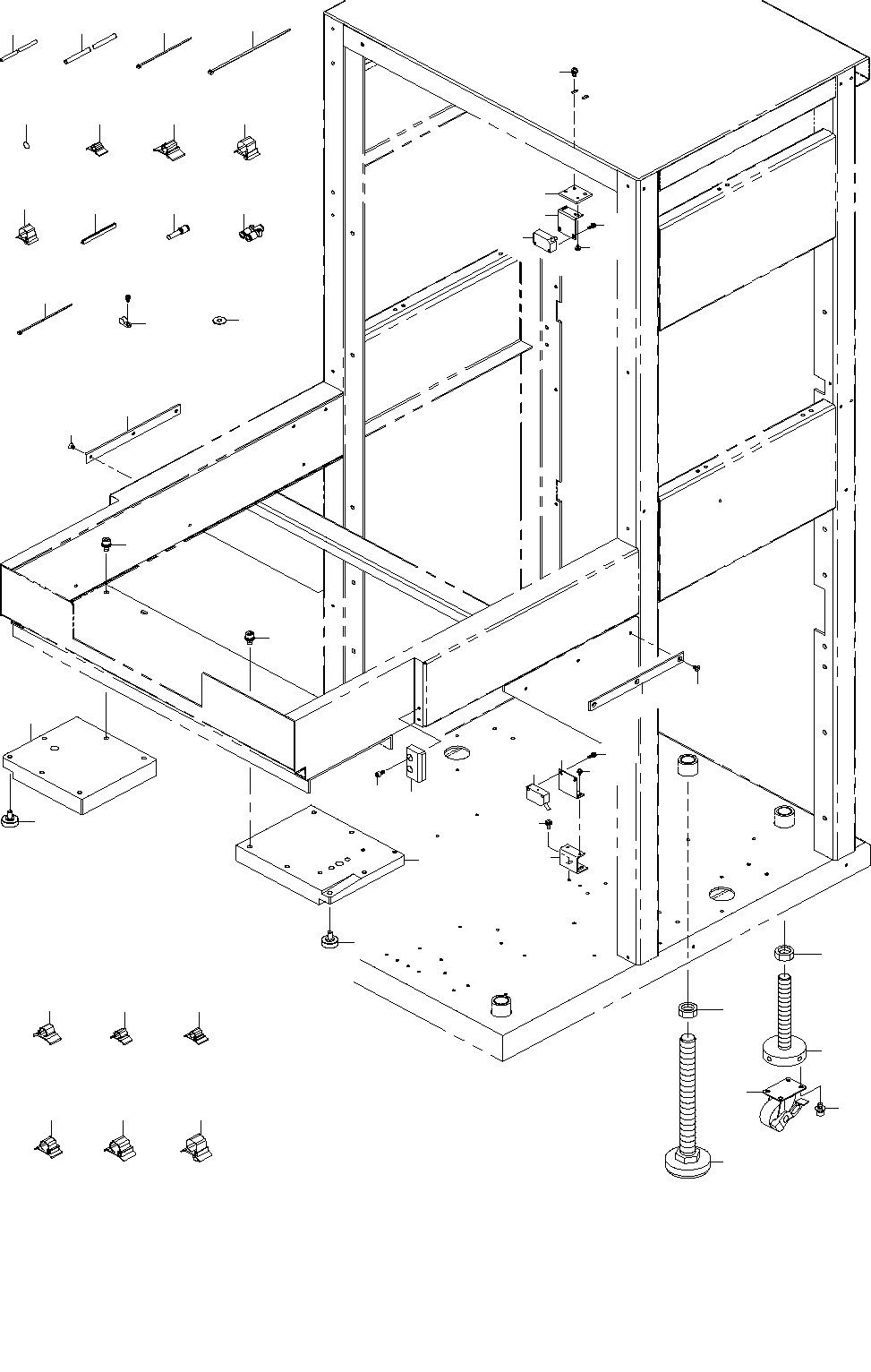

1. FRAME COMPONENTS
フレーム関係
９
８
８
９
４
５
１０
１１
６
７
３１
３３
３３
３２
２５
２４
４２
３４
４１
３４
１８
１
３
２
１３
１２
１６
１７
２１
４０
３５
３７３６
３９３８
１５１４
２２
２３
２３
３０
２６
２７
２９
２８
２８
２９
１９
１９
２０
２０
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
2
2 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
1.2
3 EA-9500B01-00 CABLE BAND
束線バンド
30
4 402-06563 JOINT_BLOCK_L
ジョイントブロックＬ
1
5 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
6 E1040-726-000 JOINT BLOCK R
ジョイントブロックＲ
1
7 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
8 401-33376 FRAME PROTECT PL
フレームプロテクトＰＬ
2
9 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝６
6
10 402-06562 STOPPER_BLOCK
ストッパブロック
2
11 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
12 EA-9500B02-00 CABLE BAND
束線バンド
1
13 E9567-319-000 EARTH MARK
アースマーク
1
14 HX-0002400-0A CABLE CLAMP
クランプ
3
15 HX-0002400-0B CABLE CLAMP
クランプ
1
16 HX-0002400-0C CABLE CLAMP
クランプ
1
17 HX-0002400-0D CABLE CLAMP
クランプ
1
18
#02
HX-0009600-00 EDGING
エッジングブッシュ
0.06
19 SL-4030691-SC SCREW M3 L=6
座付きなべ小ねじ Ｍ３ Ｌ＝６
4
20 SL-4031081-SC SCREW M3X10
なべねじセムス Ｍ３ Ｌ＝１０
4
21 PJ-3010400-04 REDUCER
レデューサ
1
22 PJ-3080600-07 UNION Y
ユニオン ワイ
1
23 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
8
24 SL-6061242-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
16
25 E5012-723-000 CASTER
キャスター
4
26
#01
EA-9500B01-00 CABLE BAND
束線バンド
3
27
#01
HX-0015000-0A CABLE CLAMP
ケーブルクリップ
2
28 HD-0031700-20 SENSOR
センサ
2
29 401-53670 STK M MIS SET SENSOR ASM
スタッカＭミスセットセンサ組
1
30
#02
WP-0621036-SP WASHER
平座金
4
31 400-48730 SENSOR PL
センサ ＰＬ
1
32 400-48731 SENSOR BR
センサ ＢＲ
1
33 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
34 NM-6201202-SC NUT M20 TYPE3
六角ナット Ｍ２０ ３種
5
35 HX-0002400-0F CABLE CLAMP
束線パーツ
5
36 HX-0002400-0G CABLE CLAMP
束線パーツ
1
37 HX-0002400-0K CABLE CLAMP
束線パーツ
1
38 HX-0002400-0L CABLE CLAMP
束線パーツ
1
39 HX-0002400-0N CABLE CLAMP
束線パーツ
2
40 HX-0002400-0M CABLE CLAMP
束線パーツ
4
41 400-49351 ADJUSTER
アジャスタ
1
42 E6002-723-000 CASTER ADJUST
キャスターアジャスト
4
- 3 -

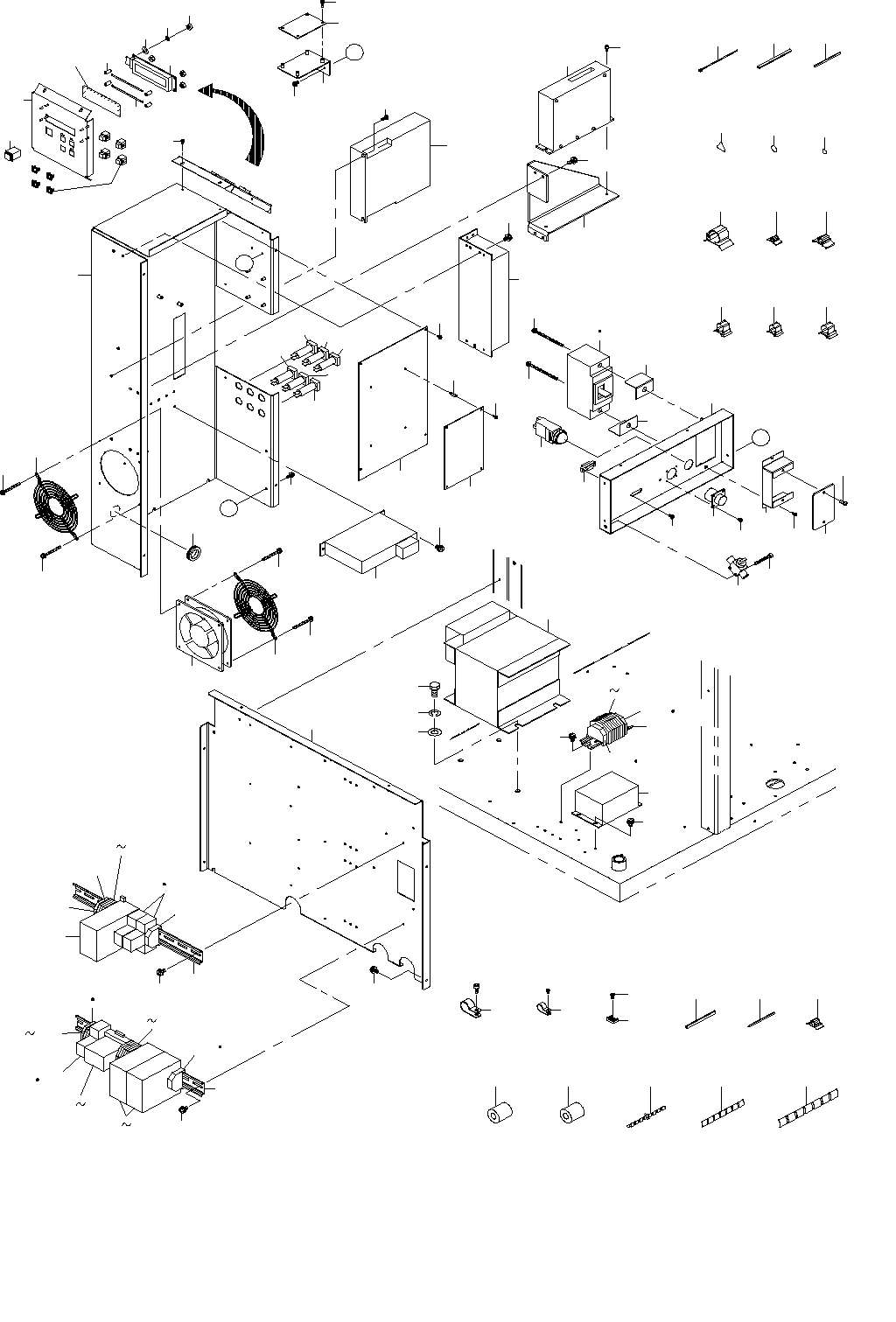

2. ELECTRIC APPARATUS COMPONENTS
電装関係
１３
８５
８６
８２
１５
８４
８４
３４３３
２０
１１
１０
７ ８
４
９５９４９３９１ ９２
９０
８９
８３
８０
１８
２９
５８
７５
１８
３０
３０
６
７９
５
６８
６９
２
７０
３
７３
１
１０２
６７
１００
１４
７４
１２
３０
９６
９６
９
１６
１７
２１ ２２
２３ ２４ ２５
２６
２７ ２８
３１
３２
３５
３６
３８
３７
４１
４０
４０
３９
４１
４２ ４４
４５
４６
５０
５９ ６１
５１
５３
５４ ５５
６４ ６６
６２
６３
６２
６３
６２
６３
６２
６３
５６
５７
１０３
７１
７２
７６
７７
７８
８１
８７
８８
１０７
９７ ９９
１０１
６３
６３
１０４
１０５ １０６
Ａ
Ａ
１９
１９
１９
１９
１８
１９
１９
１８
３０
１８
１３
３９
１０８
１０９
１１
０
１８
Ｂ
Ｂ
１９
