- 5 - 3. COVER C OMPONENTS カバー関係 ３ ２５ ６２ ２ ２５ ６２ １３ ２５ ６２ ２１ ４６ ５０ ４９ ４８ ４７ ５３ ５４ ６１ ６１ ５４ ６１ ５９ ３１ １２ ３２ １５ ８ ９ ３４ １４ ７ ７ Ａ １０ １５ ３２ ６４ ２０ ４５ ６２ ２５ ６２ ６３ ５５ ５５ ３０ ４２ ４４ ３９ ６３ １９ ２６ ４７ １ ２５ ６２ ２７ ４８ ２８ ４９ ２９ ５０ ２５ ６２ ２ ２…
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49938 OP BR 5S
ＯＰ ＢＲ ５Ｓ
1
2 E2502-716-000 MOP PANEL SPACER
ＯＰパネルスペーサ
2
3 E2505-716-000 LCD COVER
ＬＣＤカバー
1
4 EA-9500B01-00 CABLE BAND
束線バンド
4
5 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
4
6 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
4
7 HX-0066900-0A GROMMET
グロメット
0.006
8 HX-0067100-0A GROMMET
グロメット
0.354
9 400-48780 E BASE 5S
Ｅベース ５Ｓ
1
10 CM-3001000-03 VOLTAGE WARNING LABEL (25)
危険電圧警告シール （２５）
1
11 E2106-716-000 POWER SUPPLY SEAL
電源シール
1
12 400-94906 MAIN_SW_BR_5S
メインスイッチブラケット＿５Ｓ
1
13 400-49165 BREAKER COV
ブレーカカバー
2
14 PV-0100060-00 HAND VALVE
ハンド バルブ
1
15 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
16 400-48920 FRONT E PL
フロント Ｅ ＰＬ
1
17 HX-0002400-00 CABLE CLAMP
クランプ
11
18 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
22
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
19
20 E9567-319-000 EARTH MARK
アースマーク
2
21 HX-0002400-0A CABLE CLAMP
クランプ
3
22 HX-0002400-0B CABLE CLAMP
クランプ
5
23 HX-0002400-0C CABLE CLAMP
クランプ
3
24 HX-0002400-0D CABLE CLAMP
クランプ
6
25 HX-0002400-0E CABLE CLAMP
束線パーツ
1
26 HX-0005500-0B GROMMET
ブッシュ
1
27 HX-0015000-0F CABLE CLAMP
ケーブルクリップ
1
28 HX-0015000-0H CABLE CLAMP
ケーブルクリップ
1
29 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
30 SL-4033091-SC SCREW M3 L=30
座金付きなべ小ねじ Ｍ３ Ｌ＝３０
4
31 HX-0029400-00 FIXED BASE
固定ベース
60
32 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
50
33 HX-0009600-00 EDGING
エッジングブッシュ
0.5
34 HX-0067100-0A GROMMET
グロメット
0.242
35 400-50012 CARRIER RAIL
キャリーレール
1
36 400-50015 CARRIER RAIL
キャリーレール
1
37 400-45714 NOISE FILTER
ノイズフィルター
1
38 400-45701 TRANSFORMER
トランス
1
39 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
2
40 HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
2
41 HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
2
42 HA-0053000-00 MAGNETIC CONTACTOR
コンタクタ
2
43 HA-0053000-10 MAGNETIC CONTACTOR
コンタクタ
2
44 HA-0053000-20 MAGNETIC CONTACTOR
コンタクタ
2
45 HX-0055000-00 POWER SUPPLY
パワーサプライ
1
46 HK-0498500-10 BLOCK TERMINAL
端子台
8
47 HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
4
48 HK-0498900-00 BLOCK TERMINAL
コネクタパーツ
1
49 HK-0500900-0C BLOCK TERMINAL
コネクタパーツ
4
50 HK-0500900-0D BLOCK TERMINAL
コネクタパーツ
4
51 HB-0014200-00 RELAY
リレー
1
52 HB-0014200-10 RELAY
リレーソケット
1
53 HB-0011000-10 RELAY
カンレンパーツ
1
54 HB-0014000-00 RELAY
リレー
1
55 HB-0014000-10 RELAY
リレーソケット
1
56 400-45704 REGENERATING RESISTOR
回生抵抗
1
57 HX-0068900-00 UNIT
装置
1
58 400-41117 SCN PCB ASM
ＳＣＮ基板組
1
59 HK-0498500-10 BLOCK TERMINAL
端子台
2
60 HK-0498900-00 CONECTOR PARTS
コネクタパーツ
1
61 HK-0498900-0B BLOCK TERMINAL
コネクタパーツ
2
62 HK-0498900-0D BLOCK TERMINAL
コネクタパーツ
4
63
#01
HK-0498900-0D BLOCK TERMINAL
コネクタパーツ
6
64 HK-0498500-10 BLOCK TERMINAL
端子台
8
65 HK-0498900-00 BLOCK TERMINAL
コネクタパーツ
1
66 HK-0498900-0B BLOCK TERMINAL
コネクタパーツ
8
67 400-94573 I/F CABLE ASM
Ｉ／Ｆケーブル組
1
68 400-49736 ONLINE SW ASM
オンラインスイッチ組
1
69 400-49737 OPERATION SW ASM
オペレーションスイッチ組
1
70 400-46252 OPERATION LCD ASM
オペレーションＬＣＤ組
1
71 400-40687 Z SERVO DRV ASM
Ｚサーボドライバ組
1
72 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
2
73 HX-0033500-0B SPACER
スペーサ
4
74 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
1
75 HX-0035400-0G SPACER
スペーサ
4
76 SM-9081423-SC SCREW M8 L=14
六角ボルト Ｍ８ Ｌ＝１４
4
77 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
78 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
4
79 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
1
80 400-42579 OPERATION PCB ASM
オペレーション基板組
1
81 HX-0002400-0K CABLE CLAMP
束線パーツ
1
82 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
2
83 400-50338 PCB BR
基板ブラケット
1
84 SL-4035091-SC SCREW M3 L=50
座金付きなべ小ねじ Ｍ３ Ｌ＝５０
2
85 HA-0058500-0A CIRCUIT PROTECTOR
サーキットプロテクタ
1
86 HA-0058500-0B CIRCUIT PROTECTOR
サーキットプロテクタ
1
87 401-69061 MAIN PCB ASM 5S
メイン基板組５Ｓ
1
88 401-37019 DRIVER_BR
ドライバカバー
1
89 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
4
90 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
91 HN-0014900-00 CORES
コア
1
92 HN-0014900-0A CORES
コア
1
93 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
2
94 HX-0031400-0A SPIRAL TUBE
スパイラルチューブ
5
95 HX-0031400-0B SPIRAL TUBE
スパイラルチューブ
5
96
#01
HM-0003300-30 FAN MOTOR
フィンガーガード
2
97
#01
HK-0498500-10 BLOCK TERMINAL
端子台
6
98
#01
HK-0498900-0A BLOCK TERMINAL
コネクタパーツ
4
99
#01
HK-0498900-0B BLOCK TERMINAL
コネクタパーツ
6
100 400-49489 AC POWER INPUT CABLE ASM
ＡＣパワー入力ケーブル組
1
101
#01
HK-0498900-00 BLOCK TERMINAL
コネクタパーツ
1
102 400-49678 POWER LAMP ASM
パワーランプ組
1
103 400-49682 FAN MOTOR ASM
ファンモータ組
1
104
#01
HB-0014300-00 RELAY
セーフティリレーユニット
1
105
#01
E9641-040-000 RELAY
リレー
2
106
#01
HB-0002100-30 RELAY
リレーソケット
2
107
#01
400-50015 CARRIER RAIL
キャリーレール
1
108
#01
E2410-723-000 BREAKER COVER A
ブレーカカバーA
1
109
#01
E2411-723-000 BREAKER COVER B
ブレーカカバーB
1
110
#01
SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
2
- 5 -

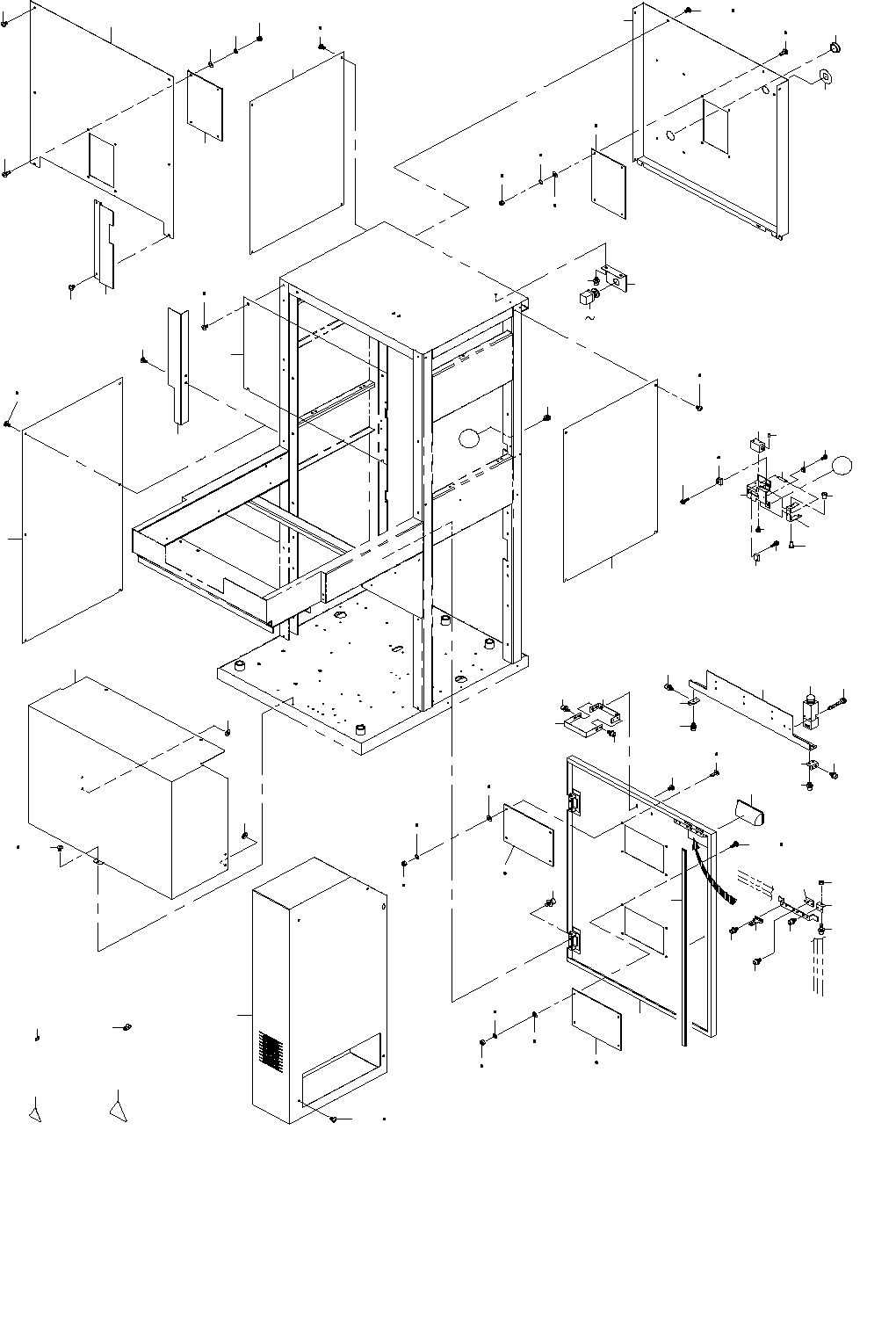

3. COVER COMPONENTS
カバー関係
３
２５
６２
２
２５
６２
１３
２５
６２
２１
４６
５０
４９
４８
４７
５３
５４
６１
６１
５４
６１
５９
３１
１２
３２
１５
８
９
３４
１４
７
７
Ａ
１０
１５
３２
６４
２０
４５
６２
２５
６２
６３
５５
５５
３０
４２
４４
３９
６３
１９
２６ ４７
１
２５ ６２
２７ ４８
２８
４９
２９ ５０
２５ ６２
２
２５ ６２
４
２８ ４９
２６
４７
２７
４８
１８
３９
６３
１１
２９
５０
６０
６５
２６
４７
５
２８
４９
２７
４８
２４
６１
６
３３
１７
３９ ６３
３７
２９ ５０
３６
３８
３５
３８
Ａ
４０
４１
５１
５２
５６
５７
６１
６２
６２
６６
２３
１６
２２
５８
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49941 REAR CV U SILK
リアカバーＵシルク
1
2 400-49026 SIDE COVER U
サイドカバー Ｕ
2
3 400-49025 SIDE COVER L
サイドカバー Ｌ
1
4 400-48954 FRONT COVER U
フロントカバー Ｕ
1
5 400-49012 REAR DOOR
リアドアー
1
6 E1160-726-000 DOOR PACKING
ドアパッキン
1
7 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
8 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
1
9 400-48745 DOOR LOCK BR 5S
ドアロック ＢＲ ５Ｓ
1
10 400-48746 DOOR LOCK LV 5S
ドアロック ＬＶ ５Ｓ
1
11
#02
400-48748 CLOSE SENSOR DOG
クローズセンサドグ
1
12 PS-0200062-KH SPRING PIN 2X6
スプリングピン ２Ｘ６
1
13 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
2
14 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
1
15 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
2
16 SL-6041292-TN SCREW
座金付き六角穴ボルト
1
17 400-48894 EMBEDDED PULLS
埋め込み取手
1
18 400-48747 HOOK 5S
フック ５Ｓ
1
19 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
1
20 400-49024 FRONT COVER B CE
フロントカバー Ｂ ＣＥ
1
21 400-48958 E BASE COVER
Ｅベースカバー
1
22 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
1
23
#01
CM-3001000-05 VOLTAGE WARNING LABEL (75)
危険電圧警告シール （７５）
1
24
#02
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
25 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
34
26 400-48926 WINDOW S
ウィンドウ Ｓ
3
27 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
12
28 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
12
29 WP-0430801-SC WASHER M4
平座金 Ｍ４
12
30 HX-0032600-0M GROMMET
ドーム プラグ
1
31 400-49699 DOOR M INTERLOCK SOL. ASM
ドア Ｍ インターロック ＳＯＬ．組
1
32 HD-0005700-0A SENSOR
フォトセンサ
2
33 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
4
34 HX-0015000-0B CABLE CLAMP
ケーブルクリップ
1
35 400-54963 BRACKET
ブラケット
1
36 400-54964 TRAY STOPPER
トレイストッパー
1
37 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
39 SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
12
40 HX-0015000-0C CABLE CLAMP
ケーブルクリップ
1
41 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
2
42 400-49697 EMERGENCY SW(REAR) ASM
エマージェンシスイッチ（リア）組
1
43
#01
401-17614 EMERGENCY SW ASM
エマージェンシスイッチ組
1
44
#01
HA-0062600-10 SWITCH
スイッチ
1
45
#01
400-49742 DOOR M OPEN SW ASM
ドア Ｍ オープンスイッチ組
1
46
#01
401-37828 FRONT_COVER_U_EN
フロントカバーＵ＿ＥＮ
1
47
#01
400-48926 WINDOW S
ウィンドウ Ｓ
4
48
#01
NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
16
49
#01
WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
16
50
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
16
51
#01
402-06656 E_SWITCH_BR
非常停止スイッチブラケット
1
52
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
53
#01
400-49281 SAFTY SW BR(A)
セーフティーＳＷ ＢＲ（Ａ）
1
54
#01
E5605-723-000 SAFETY SW BR (B)
セーフティーＳＷ．ＢＲ（Ｂ）
2
55
#01
400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
7
56
#01
402-06564 COVER_EN_L
カバーＥＮ＿Ｌ
1
57
#01
402-06565 COVER_EN_R
カバーＥＮ＿Ｒ
1
58
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
59
#01
SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
2
60
#01
SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
61
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
10
62
#01
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
42
63
#01
SM-0041001-SC SCREW M4 L=10
トラスねじ Ｍ４ Ｌ＝１０
16
64
#01
HD-0005700-0A SENSOR
フォトセンサ
1
65
#01
HA-0045500-30 SWITCH
ドアスイッチ操作キー
1
66
#01
400-69351 GASKET
ガスケット
1
