MODEL GXH-1
0503-002
218
部品認識部
RECOGNITION SECTION
Fig. D-1
部品認識カメラ
Recognition Camera
1
2
3
8
7
13
6
10
55
59
.
63
.
53
58
.
62
.
54
58
.
62
.
51
56
5
4
21
23
14
22
9
52
57
.
61
.
52
57
.
61
.
7
MODEL GXH-1
1012-004
219
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
D-1
1 6301270623 BASE 4 803D--210-101 210A2155
2 6301242378 SPACER 4 803D--210-102 211E0862
3 6300842708
PIN,LOCATE 8 803D--210-103 216E0832
4 6301281650 PLA
TE 4 803D--210-104 211D9700
5 6301360652
PLATE 4 803D--210-105 211DA514
6 6301382753
BRACKET 4 829D--210-106 211F9858
7 6301242484
MECH PARTS(MAGNETIC TAPE) 8 803D--210-107 226J1873
8 6301242538 BOX 4 803D--210-108
211B0951
9 6300703665
ACCESSORY,P.C.B 16 803D--210-109 23L10051
10 6301354217 BLOCK 4
803D--210-110 211G3979
13
6301271989 SHEET 4 803D--210-113 211H0308
14
6301272078 BLOCK 4 803D--210-114 211G3532
21
6301267036 ASSY,SCOPE UNIT 4 DA-B61,DB-B61,
DC-B61,DD-B61
803D--210-201
0Z100021
22 6301246598 LIGHTING UNIT
4 803D--210-202 4Z110137
23 6301267555
LIGHTING UNIT 4 803D--210-203 4Z110144
51 6300007510
BOLT,HEX-SCT 8 M3X8 221A0006
52 6300007633 BOL
T,HEX-SCT 16 M4X12 221A0018
53 6300007770 BOL
T,HEX-SCT 16 M5X20 221A0032
54 6300007824 BOL
T,HEX-SCT 8 M5X45 221A0037
55 6300008036 BOL
T,HEX-SCT 16 M8X30 221A0058
56 411
1412806 WASHER SPR 3 8 SW3 221H0281
57 411
1412905 WASHER SPR 4 16 SW4 221H0284
58 411
1416705 WASHER SPR 5 24 SW5 221H0289
59 411
1413100 WASHER SPR 8 16 SW8 221H0291
61 411
1414008 WASHER V 4X9X0.8 16 FW4 221H0315
62 411
1414107 WASHER V 5X10X1 24 FW5 221H0320
63 411
1414503 WASHER V 8X17X1.6 16 FW8 221H0323
MODEL GXH-1
0909-004
220
部品認識部
RECOGNITION SECTION

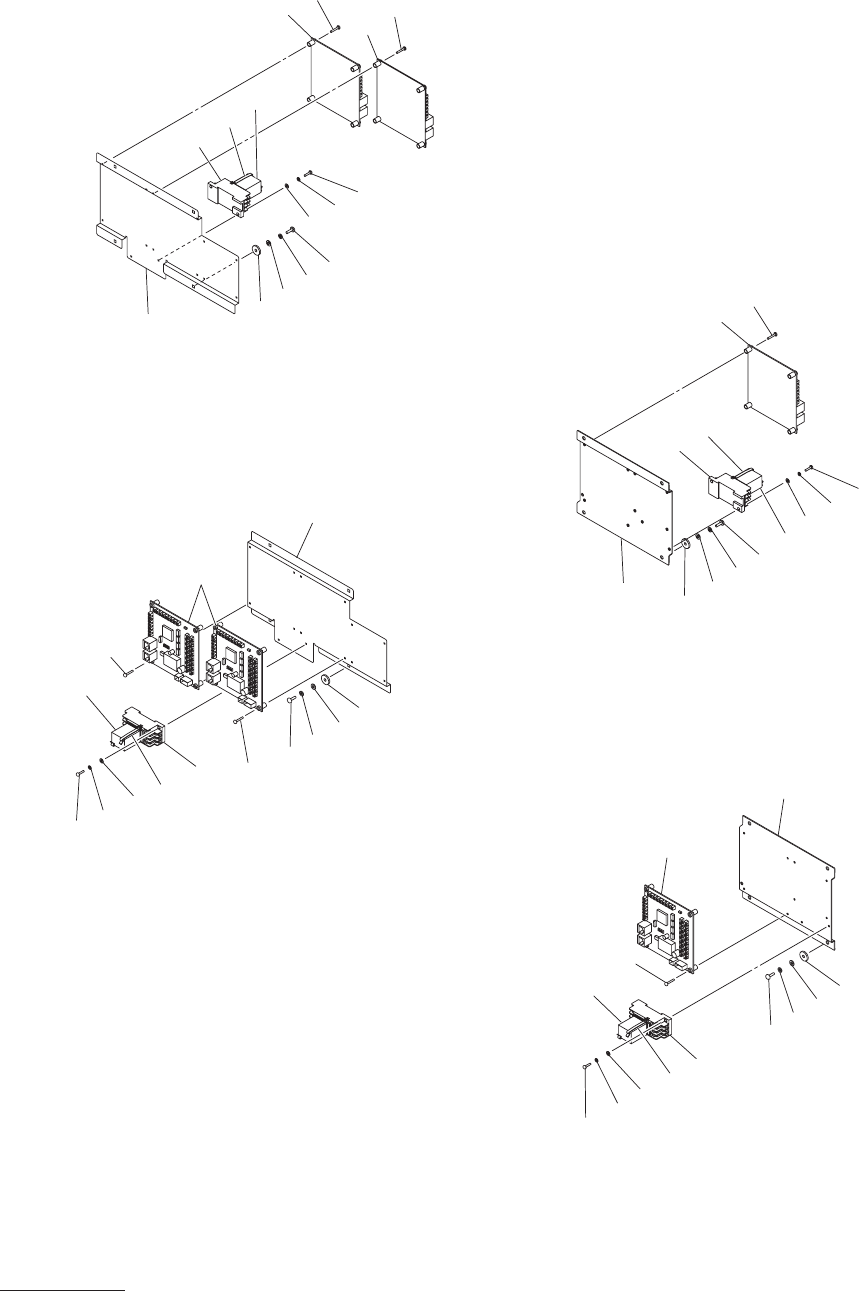

Fig. D-2 I/O
ボード
L/R I/O Board L/R
174
177
187
188
172
180
181
186
176
171
179
161
156
174
177
187
188
180
181
186
176
171
179
172
161
155
172
188
187
177
174
188
187
177
174
186
176
171
186
176
171
172
161
157
154
172
161
180
181
179
180
181
179
172
161
