Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.5 Ladumispea 141 3.5.4 Komponentide praagikarbi sensor Komponentide praag ikarbi sensoriga jälgit a kse pr…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
140
3.5.3.2 SIPLACE SpeedStar (C&P20 P) tehnilised andmed
3
SIPLACE SpeedStar (C&P20 P)
Komponendikaameraga, tüüp
23
Komponendikaameraga, tüüp
41
Komponendisortiment
*a
01005 kuni 2220, Melf, SOT, SOD 0201 (meetersüsteem) kuni 2220,
Melf, SOT, SOD, Bare-Die, Flip-
Chip
Komponentide omadused
Max kõrgus
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6x 6 mm
1 g
Programmeeritav paigaldusjõud 1,3-4,5 N 1,3-4,5 N
Imiotsakute tüübid 40xx 40xx
X/Y-suunaline täpsus
*b
± 36 µm/3σ
± 48 µm/4σ
± 36 µm/3σ
± 25 µm / 3σ HPF-ga
*c
± 48 µm/4σ
Nurktäpsus ± 0,5° / 3σ ± 0,5° / 3σ
Valgustustase 5 5
Valgustustaseme võimalikud seaded 256
5
256
5
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, klien-
dispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
*)b SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on määratud
kindlaks SIPLACE teenindus- ja tarnetingimustes.
*)c Ainult SIPLACE X4 S microni / X4i S microni jaoksHPF = High Precision Flag
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.5 Ladumispea
141
3.5.4 Komponentide praagikarbi sensor
Komponentide praagikarbi sensoriga jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa masinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
masin koheselt tööpea kokkupõrke vältimiseks.
3.5.5 Vaakumpump
3.5.5.1 Ülevaade
Vaakumpumbad on paigutatud COT-osade taha masina aluse punktides 1 ja 4.
3

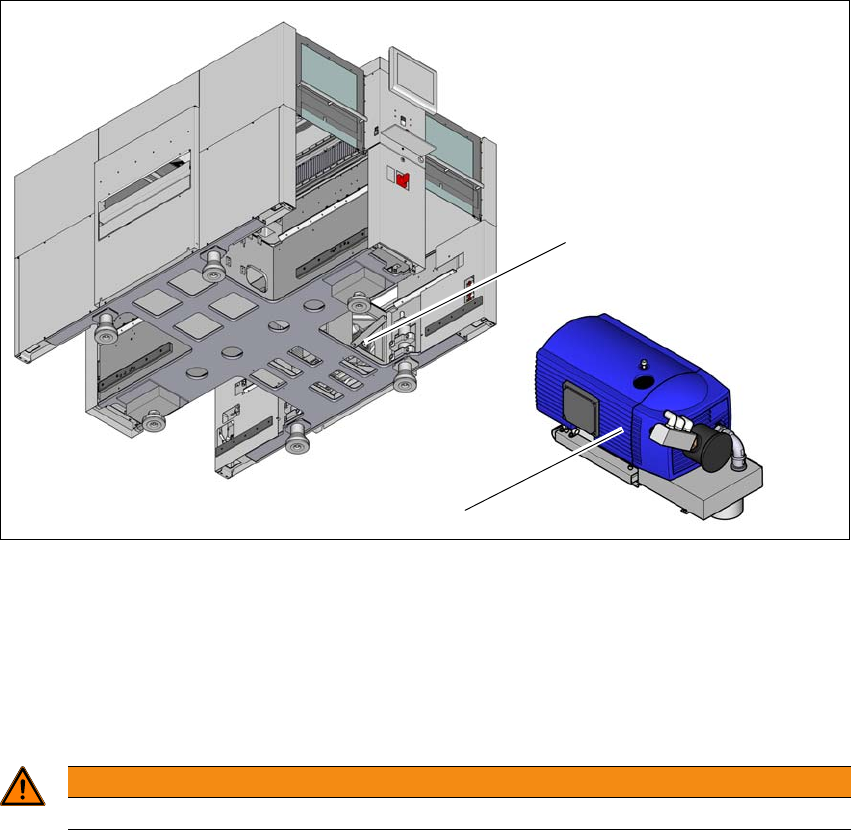

Jn 3.5 - 6 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump
3.5.5.2 Vaakumpumpade ohutusjuhised
3
(1)
(2)
HOIATUS
Järgige tarnitud kasutusjuhendis avaldatud ohutusnõudeid.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
142
3.5.5.3 Kirjeldus
Iga Collect&Place-tööpea on varustatud isikliku vaakumgeneraatoriga, mis varustab hoide- ja la-
dumisahelat vajaliku vaakumiga. Ladumispeade vaakumgeneraator töötab Venturi-põhimõttel.
Kasutamisel koos vaakumpumbaga saab SpeedStari (C&P20/M/P) tööpea suruõhutarbimist olu-
liselt vähendada. Vaakumpump suudab varustada kuni kaht SpeedStari (C&P20/M/P) tööpead.
Seega saab kasutada kuni kahte pumpa (mudelil 4x C&P20/M/P). Käitamiskulud vähenevad sõl-
tuvalt energiakulude suurusest.
Vaakumpump lülitatakse sisse ja välja koos masinaga. Jaama tarkvara arvestab automaatselt 6
minuti pikkust ületöötamisaega mootori ülekuumenemise vältimiseks.
3
3.5.5.4 Hooldusjuhend
Järgige ka vaakumpumpa puudutavat täiendavat hooldusjuhendit.
Lugege oma masina hooldusjuhendi asjakohaseid jaotisi.
JUHIS
Suruõhutarve väärtused on loetletud jaotises 3.2.4
lk 123.
