3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.5 Ladumispea Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 144 3 Jn 3.5 - 8 SIPLACE MultiS tar - eestvaade, funktsioonigrupid osa 2 (1) C&P komponen…
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.5 Ladumispea
143
3.5.6 SIPLACE MultiStar CPP
3

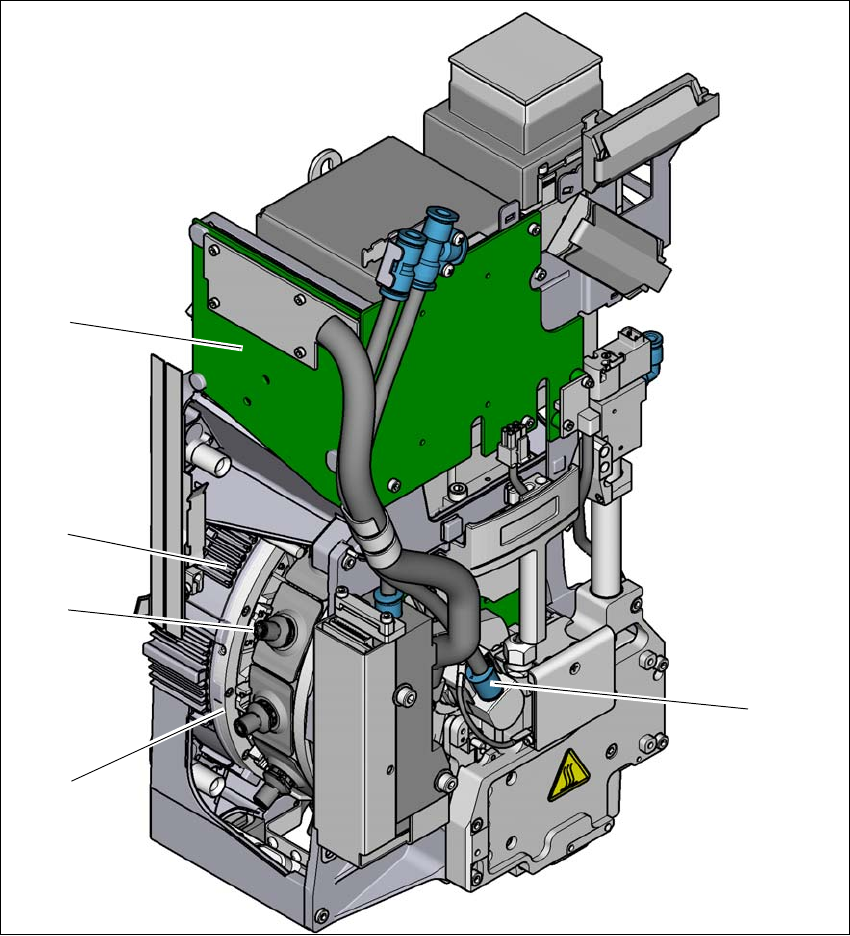

Jn 3.5 - 7 SIPLACE MultiStar - eestvaade, funktsioonigrupid osa 1
(1) Täht 12 segmendiga
(2) Segment integreeritud DP-ajamiga
(3) Pöördemomentmootor täheajamile
(4) Vahejaoturi trükkplaat
(5) Suruõhuühendus venturidüüsidele haaramis-/ladumis- ja hoideahelas
(1)
(2)
(3)
(4)
(5)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
144
3
Jn 3.5 - 8 SIPLACE MultiStar - eestvaade, funktsioonigrupid osa 2
(1) C&P komponendikaamera, tüüp 30, 27 x 27, digitaalne
(2) Pöördemomentmootor täheajamile
(3) Z-ajam (lineaarmootor)
(4) Tagastussilinder
(5) Rõhureguleerimisventiil
(1)
(2)
(3)
(4)
(5)
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.5 Ladumispea
145
3
Jn 3.5 - 9 SIPLACE MultiStar - tagantvaade, funktsioonigrupid osa 3
(1) Komponendiandur
(2) Montaažiasend kuni komponendikõrguseni 11,5 mm
(3) Montaažiasend kuni komponendikõrguseni 6 mm
(3)
(2)
(1)
