Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.7 PCB konveiersüsteem 169 3.7.3.4 Sünkroonne transpordirežiim Sünkroonses r ežiimis transporditakse kaks ü…

3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria

3.7 PCB konveiersüsteem Alates tarkvaraversioonist 710.0 Väljaanne 12/2016

168

3.7.3.3 Asünkroonne transpordirežiim

Asünkroonses režiimis on töötluses ainult üks transpordirajal asuv trükkplaat. Samal ajal liigub tei-

sel rajal olev trükkplaat ladumistsooni. Sellega väheneb ühe trükkplaadi summaarne transpordi-

aeg ning süsteemi tootlikkus kasvab märkimisväärselt - seda eriti lühikese tsükliajaga

trükkplaatide korral. Kui masin on tellimisandmetega (partii, seadistus) varustatud, siis transpor-

ditakse ladumisrežiimi iga ajahetke vältel sööturlintidel ootavaid trükkplaate vastavale töötluslin-

dile (vaba töötluslindi korral). Ladumine algab kohe, kui plaat on transporditud töötlemisalasse.

Trükkplaate töödeldakse üksteise järel.

Ladumise katkestamisel blokeeritakse konveieriliidese kasutamine, kuid töötluslintidel asuvate

trükkplaatide töötlemine viiakse lõpule.

Konveieriliidese desaktiveerimine või aktiveerimine rakendub mõlema transpordiraja jaoks sama-

aegselt.

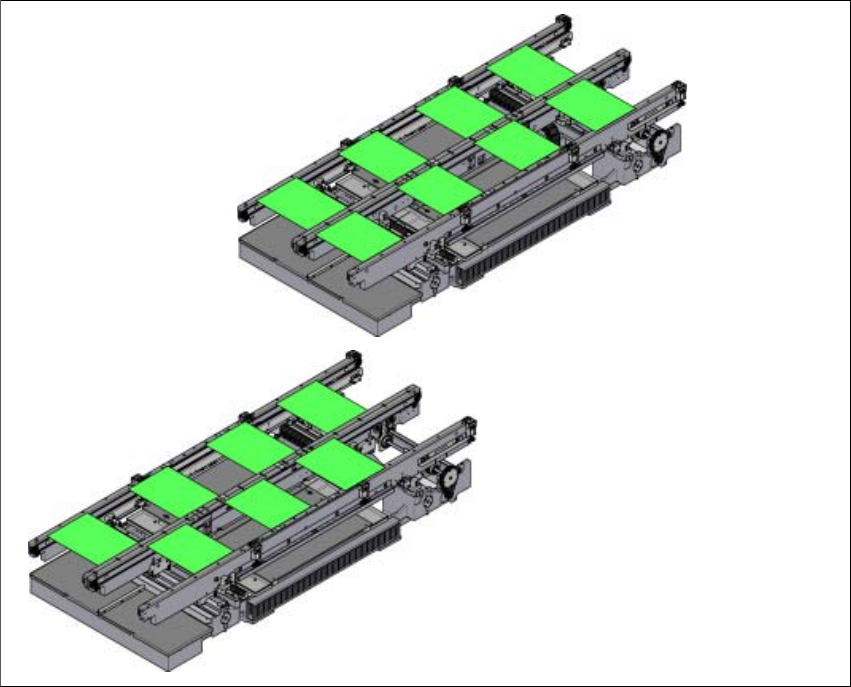

Jn 3.7 - 4 Transpordirežiimid

Sünkroonne transpordirežiim

Asünkroonne transpordirežiim

Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed

Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.7 PCB konveiersüsteem

169

3.7.3.4 Sünkroonne transpordirežiim

Sünkroonses režiimis transporditakse kaks ühesuurust trükkplaati ladumisasendisse samaaeg-

selt. Neid käideldakse üldpaneelina. Tunduvalt erinevalt varustatavaid tooteid kasutades võimal-

dab üldine optimeerimine suurendada tootlikkust mõlema plaadi kogu sisu puhul.

Trükkplaadi transportimiseks kuluv aeg lüheneb, sest alati transporditakse kahte trükkplaati kor-

raga. See tagab ka imiotsakute konfiguratsiooni parema koormamise.

Konveieriradadel 1 ja 2 asuvad trükkplaadid liiguvad sünkroonselt (st konveiereid juhitakse sünk-

roonselt, kuid üksteisest sõltumatult). Konveieriradadel 1 ja 2 laotavate komponentide ladumine

tuleb korraldada kahe alampartii kaudu.

Kui ladumisprotseduuri käivitamisel on kaetud ainult üks konveierirada, siis identifitseeritakse

selle konveieriraja üksiklülitus kui "mitte laduda".

Kaksikkonveieri töötamisel sünkroonses režiimis desaktiveeritakse trükkplaadi andmete edas-

tusfunktsioon ‘PCB whispering down the line’. Samuti pole võimalik kasutada funktsiooni "Global

bad fiducial"

3.7.3.5 I-Placement

Lisaks sünkroon- ja asünkroonrežiimile on SIPLACE X-seeria jaoks välja töötatud uus ladumis-

kontseptsioon: I-ladumine. Selles režiimis töötavad kaks ladumispead paralleelselt ning käitlevad

trükkplaate üksteisest täiesti sõltumatult. See võimaldab tootlikkust suurendada.

3.7.4 Juhtimine ja laiuseseadistus

3.7.4.1 Juhtimine menüü Single Functions (Üksikkonveieri funktsioonid) abil

Infot trükkplaadikonveieri juhtimise ja menüü Single Functions (Üksikkonveieri funktsioonid) kohta

leiate onlain-abist.

3.7.4.2 Automaatne laiuseseadistus

Käsu vastuvõtmisel seatakse konveierilindid soovitud laiusele. Kaksikkonveieri puhul on võimalik

kasutada erinevaid laiusi.

Konveieriradade laiuse muutmise üksikasju vt onlain-abist.

3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria

3.7 PCB konveiersüsteem Alates tarkvaraversioonist 710.0 Väljaanne 12/2016

170

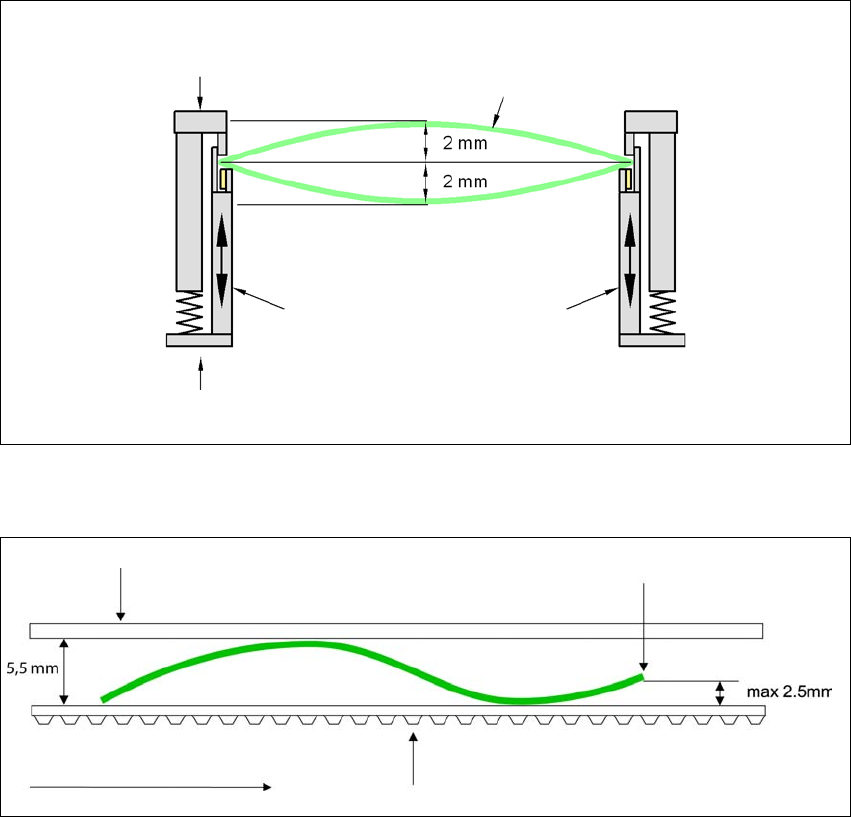

3.7.5 Trükkplaadi kaardumise määratlus

3.7.5.1 Trükkplaatide kaadumine konveieril

Trükkplaadi kaardumine liikumisega ristsuunas maks. 1 % trükkplaadi diagonaali pikkusest, aga

mitte üle 2 mm

Trükkplaadi kaardumine transpordisuunas + trükkplaadi paksus < 5,5 mm. Serva max ülespain-

dumine 2,5 mm

Püsivalt kinnitatud serv

Liikuv kinnitusseade

Trükkplaat

Konveieri külgsein

Püsivalt kinnitatud serv

Konveieri lint

Trükkplaatide liikumissuund

Esimese plaadi serv
