3.7.5.2 Trükkplaatide kaardumine ladumise ajal
Plaadi kaardumine 2 mm võrra võib kaasa tuua probleeme kohalike koordinaatmärkide ja tindi-
punktide fokuseerimisega trükkplaadi keskosas. Digitaalkaamera fookuskaugus on 2 mm. Kõiki
tolerantse arvesse võttes väheneb see väärtus 1,5 mm-ni. Pange tähele, et kaardumise tõttu vä-
heneb ka komponendi kõrgus.
3
3
Trükkplaadi kaardumine allapoole, maks. 0,5 mm
3
Selle väärtuse saavutamiseks kasutage magnettihvttugesid.
Liikuv kinnitusseade
Püsivalt kinnitatud serv
Trükkplaat
Konveieri külgsein
Trükkplaat
Magnettihvti
tugi
Liikuv kinnitusseade
Püsivalt kinnitatud serv
Konveieri külgsein
0,5 mm
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.7 PCB konveiersüsteem
173
3.7.6 Trükkplaadikaamera, tüüp 34, digitaalne
3.7.6.1 Ülesehitus
3

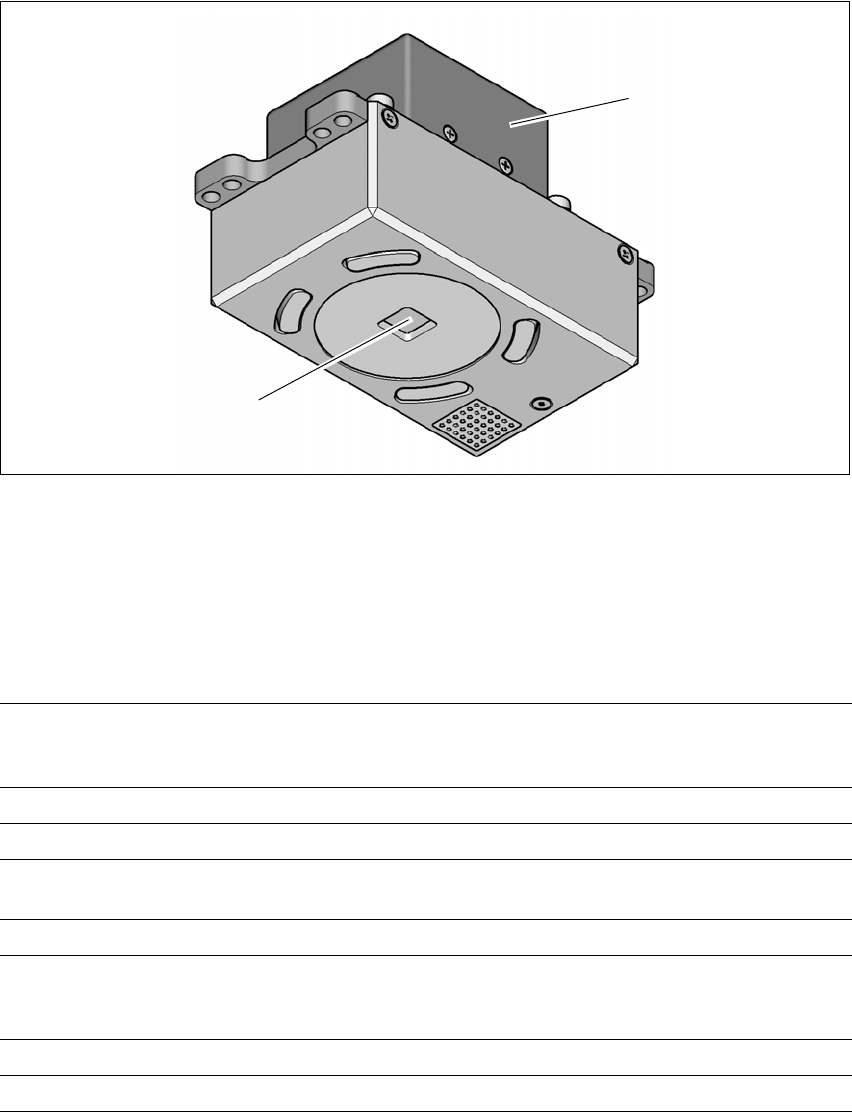

Jn 3.7 - 5 Trükkplaadikaamera, tüüp 34, digitaalne
(1) Kaamera võimendi
(2) Trükkplaadikaamera, optika ja valgustus
3.7.6.2 Tehnilised andmed
3
(1)
(2)
Trükkplaadi koordinaatmärgid Kuni 3 (alamplaadid ja mitmikplaadid)
Kuni 6 pikkade plaatide lisaseadmega (täiendavaid trükkplaadi
koordinaatmärke saadakse optimeerimise teel).
Lokaalsed koordinaatmärgid Kuni 2 trükkplaadi kohta (võivad olla erinevat tüüpi)
Teegimälu Kuni 255 koordinaatmärgi tüüpi alampaneeli kohta
Kujutise analüüs Servatuvastusmeetod (üksikelementide põhjal) tugineb halls-
kaala väärtustele
Valgustuse tüüp Eestvalgustus (3 programmeeritavat nivood)
Avastamisaeg
leppemärgi / halva leppemärgi
kohta
20 ms - 200 ms
Vaateväli 5,78 x 5.78 mm
Kaugus fokaaltasandist 28 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
174
3.7.6.3 Koordinaatmärkide kriteeriumid
3
3.7.6.4 Tinditäppide kriteeriumid
3
2 koordinaatmärgi lokaliseeri-
misega
3 koordinaatmärgi lokaliseeri-
misega
X-/Y-asukoht, pöördenurk, trükkplaadi keskmine kaardumine
lisaks: lõikedeformatsioon, kaardumine eraldi X- ja Y-suunas
Koordinaatmärkide kujud Sünteesitud koordinaatmärgid: ring, rist, ruut, nelinurk, romb,
ringjad, ruutjad ja nelinurksed kontuurid, topeltrist
Näidis: suvaline
Koordinaatmärgi pind
Vask
Tina
Oksüdeerumata ja jootmiskindel
Kaardunud ≤ 1/10 elemendi laiusest, mõlemad omavad head
kontrastsust ümbruse suhtes
Sünteesitud koordinaatmärkide mõõtmed
Min. ringi ja nelinurga X/Y-suurus:
Min. ümarrõnga ja nelinurga X/Y-suurus:
Min. risti X/Y-suurus:
Min. topeltristi X/Y-suurus:
Min. rombi X/Y-suurus:
Min. kontuurjoone laius rõnga ja kontuurruudu korral:
Min. joone laius risti ja topeltristi korral:
Maks. kõigi koordinaatmärk-kujundite X/Y-suurus:
Maks. risti, topeltristi joonelaius:
Min. tolerantsid üldkehtivalt:
Maks. tolerantsid üldkehtivalt:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1.5 mm
2% nimimõõdust
20% nimimõõdust
Näidiste mõõtmed
Min. suurus
Maks. suurus
0,5 mm
3 mm
Koordinaatmärgi ümbrus Vaba pinna olemasolu referentskoordinaatmärgi ümber pole
vajalik, kui otsingupiirkonnas puuduvad samasuguse kujuga
koordinaatmärgid.
Meetodid - Sünteesitud koordinaatmärkide tuvastamismeetod
- Keskmine hallskaalaväärtus
- Histogrammimeetod
- Malltuvastus
Koordinaatmärkide/struktuuri-
de kujud ja suurused
Sünteesitud koordinaatmär-
gid
Muud meetodid
Sünteesitud koordinaatmärkide mõõtmeid vt jaotisest 3.7.6.3
Koordinaatmärkide kriteeriumid
lk 174.
Min. 0,3 mm
Maks. 5 mm
Kattematerjal Hea katvusega
Tuvastusaeg Sõltuvalt meetodist: 20 ms - 0,2s
