3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria 3.8 X-sööturi moodulid SIPLACE X-Seeria jaoks A lates tarkvaraversioonist 7 10.0 Väljaanne 12/2016 186 3 Jn 3.8 - 6 Sööturmooduli adapter lineaarse vibrosöötur…
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.8 X-sööturi moodulid SIPLACE X-Seeria jaoks
185
3.8.4.1 Sööturmooduli adapter sildistajaga X-Seeriale
3

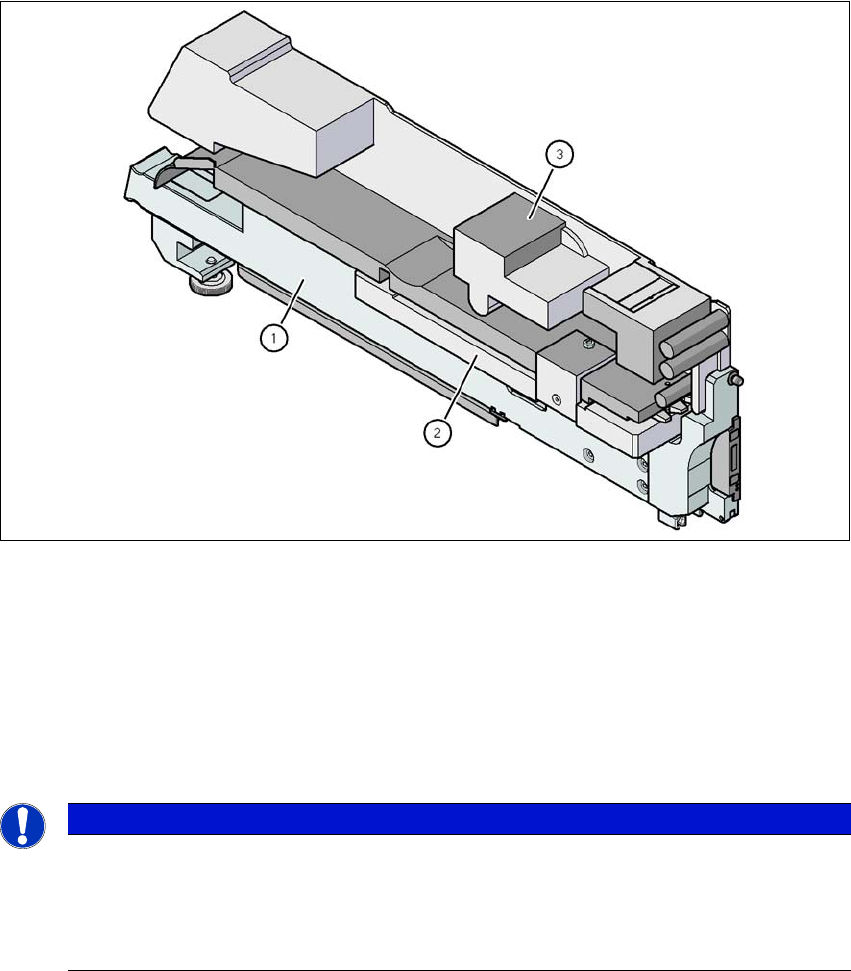

Jn 3.8 - 5 Sööturmooduli adapter sildistajaga X-Seeriale
(1) Adapter X-Seeria sööturmoodulitele (toote nr 00141305-xx)
(2) Adapterplaat sildistajale (toote nr 00141310-xx)
(3) Sildistaja
3.8.4.2 Sööturmooduli adapter lineaarse vibrosööturiga X-Seeriale
3
3
JUHIS
Kasutage adapterplaati
Adapterplaat kuulub X-Seeria sööturmoodulite standardvarustusse:
Adapterplaati tuleb kasutada komponentide kõrguseni kuni 16,5 mm.
Komponente kõrgusega 16,5 mm kuni 25 mm töödeldakse ilma adapterplaadita.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.8 X-sööturi moodulid SIPLACE X-Seeria jaoks Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
186
3

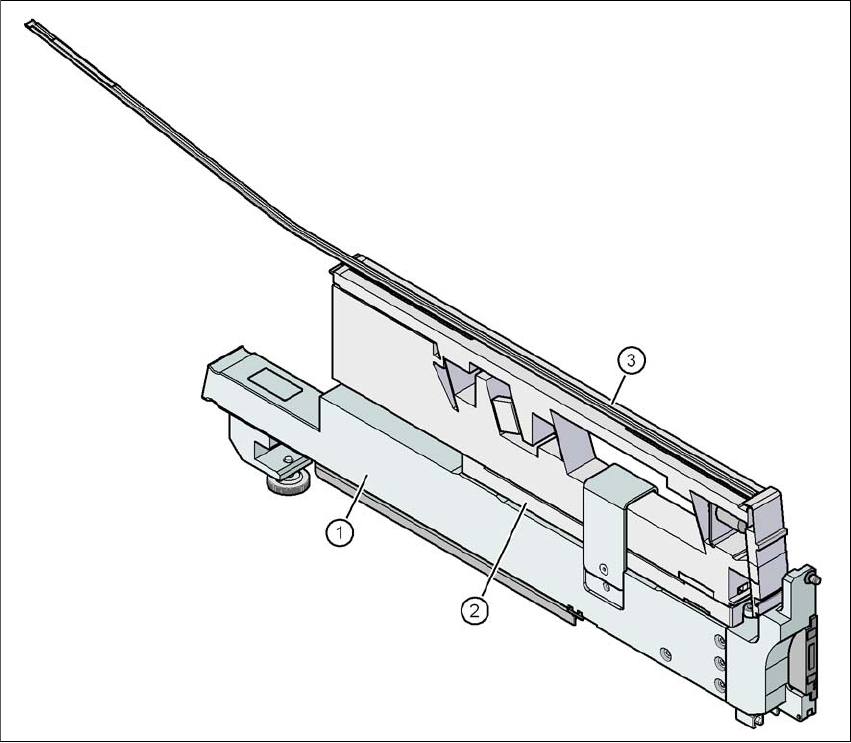

Jn 3.8 - 6 Sööturmooduli adapter lineaarse vibrosööturiga X-Seeriale
(1) Adapter X-Seeria sööturmoodulitele (toote nr 00141305-xx)
(2) Adapterplaat 16,5 mm (tarnekomplektis)
(3) Lineaarvibraatorsöötur, tüüp 3 (toote nr 00142031-xx)
Laius 34,4 mm
Radu sööturimooduli kohta 1, 2 või 3 3
Kaetud asukohad sööturmoodulil 3 3
Komponendivaru Kuni 150 terasest kassettmagasini kohta 3
olenevalt komponendi pikkusest 3
Kassettmagasinide eriandmed 9,5 mm lai / 3 x 3
15 mm lai / 2 x 3
> 15 mm lai / 1 x 3
30 mm lai / 1 x 3
Reageerimisaeg: muudetav SIPLACE Pro abil vahemikus 400
kuni
üle 1000 ms 3
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.8 X-sööturi moodulid SIPLACE X-Seeria jaoks
187
3.8.4.3 Sööturmooduli adapter praagikonveieriga X-Seeriale
3
Jn 3.8 - 7 Sööturmooduli adapter praagikonveieriga X-Seeriale
(1) Adapter X-Seeria sööturmoodulitele (toote nr 00141305-xx)
(2) Adapterplaat praagikonveierile (toote nr 00141308-xx)
(3) Praagikonveier (praagimoodul)
