Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3. 8 X- sööturi moodulid SIPLACE X-Seeria jaoks 191 3.8.6.1 T ehnilised andmed 3 3.8.6.2 W affle Pack kandik…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.8 X-sööturi moodulid SIPLACE X-Seeria jaoks Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
190
3.8.6 SIPLACE X-Seeria komponendikäru kandikuhoidik
Toote nr 00141285-xx X-Seeria kandikuhoidik
3

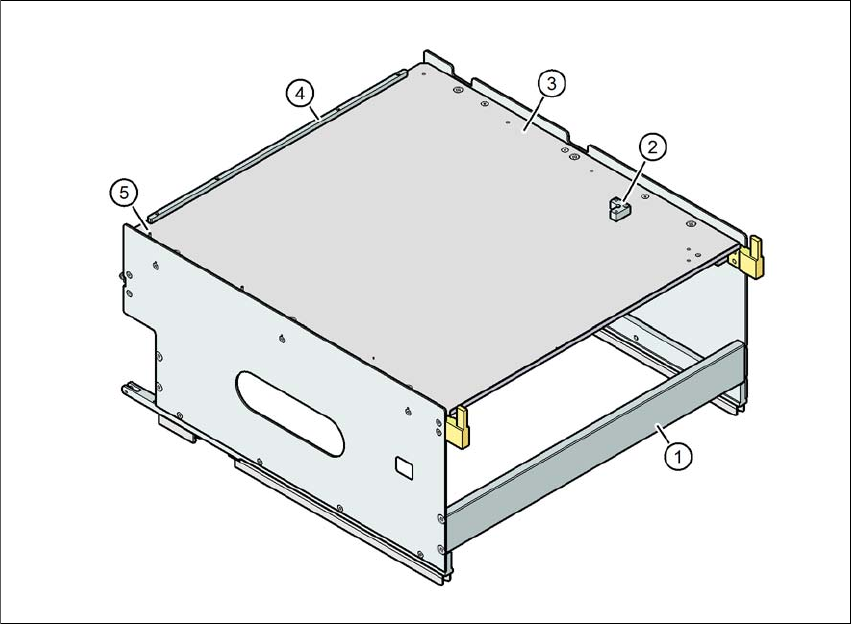

Jn 3.8 - 9 Kandikuhoidik
(1) SIPLACE X-Seeriat kandikuhoidik
(2) Kandur 2. Waffle Pack kandikule
(3) Waffle Pack Tray Carrier
(4) JEDEC Waffle Pack kandiku seiskamisvarras
(5) Asendiseadetihvt - JEDEC Waffle Pack kandiku nullpunkt
3
Eraldi asetatud JEDEC Waffle Pack kandikud või Waffle Pack salved võib kinnitada Waffle Pack
kandiku kandurile magnetite abil Kui paigutatakse kaks JEDECi Waffle Pack kandikut, tuleb need
fikseerida lukustusvarraste või paigaldussiinide abil, mida kasutatakse ka MTC Waffle Pack kan-
diku kandurite puhul.
Osad: Toote nr:
Magnet 00316593-xx
Lukustusvarras/paigaldussiin JEDEC salvedele 00372615-xx
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.8 X-sööturi moodulid SIPLACE X-Seeria jaoks
191
3.8.6.1 Tehnilised andmed
3
3.8.6.2 Waffle Pack kandikute arv koha ja masina kohta
3.8.6.3 Kandikuhoidiku sisestamine X-Seeria komponedikärusse
Asetage kaks esimest sööturmooduli liugjuhikut (osa 1 jn 3.8 - 10 lk 192) hoidikule sisestu-
sabinõul (osa 6 jn 3.8 - 10, lk 192 ).
Lükake hoidikut piki juhtprofiile (osa 7 joonisel 3.8 - 10 lk 192), ettepoole. Hoidik liigub koos
esimese (osa 1) ja tagumise liugjuhikuga (osa 2 joonisel 3.8 - 10 lk 192) juhtprofiilidel.
Jätkake hoidiku surumist, seejuures kontrollige kahte "esimest" tsentreerimistihvti (osa 4 jn
3.8 - 10 lk 192) kaob tsentreerimisavasse (osa 10 jn 3.8 - 10, lk 192).
Seejuures kontrollige kahte "tagumist" tsentreerimistihvti (osa 3 jn 3.8 - 10 lk 192) hoidikule.
Need peaksid sisenema kergelt süvendisse (osa 8 joonisel 3.8 - 10 lk 192) tsentreerimissii-
nile.
Hoidiku tõkise otsas on lukustusriivid (osa 9 jn 3.8 - 10 lk 192) haakub hoidiku lukustusrulliga
(osa 5)
Waffle Pack salvehoidiku saab lukustada ja avada kasutajaliidese kaudu. Seega võite hoidikut
kergesti vahetada masina tööd katkestamta.
Mõõtmed P x L x K 429 x 376 x 200 mm
Vahetuslaual hõivatud kohta 32 kohta
*a
*)a X-sööturi mooduleid saab asetada ülejäänud 8 kohta. Lukustusvarraste/kinnitusvarraste kasutamisel vähe-
neb kasutatavatekohtade arv 6-le, sest kinnitushoob ulatub küljele välja.
Paigutusvariandid X-Seeria ladumismasinatel Kohad 2 ja/või 4
Ladumispeade ulatus TwinStar, CPP
*b
*)b Lubatud ainult kõrges paigaldusasendis (CPP_H).
JUHIS
Lisateave
Waffle Packi kandikuhoidiku maksimaalne komponendikõrgus sõltub kasutatava ladu-
mispea maksimaalsest komponendikõrguses. Waffle Packi kandikute kasutamisel tuleb
meeles pidada, et komponendid ei tohi olla kõrgemad kui standardse etteandja tõstmis-
kõrgus.
Ladumismasin Asukoht 2 Asukoht 4
X4 S 1 1
X3 S 2 1
X2 S 2 2
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-Seeria
3.8 X-sööturi moodulid SIPLACE X-Seeria jaoks Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
192
3
3

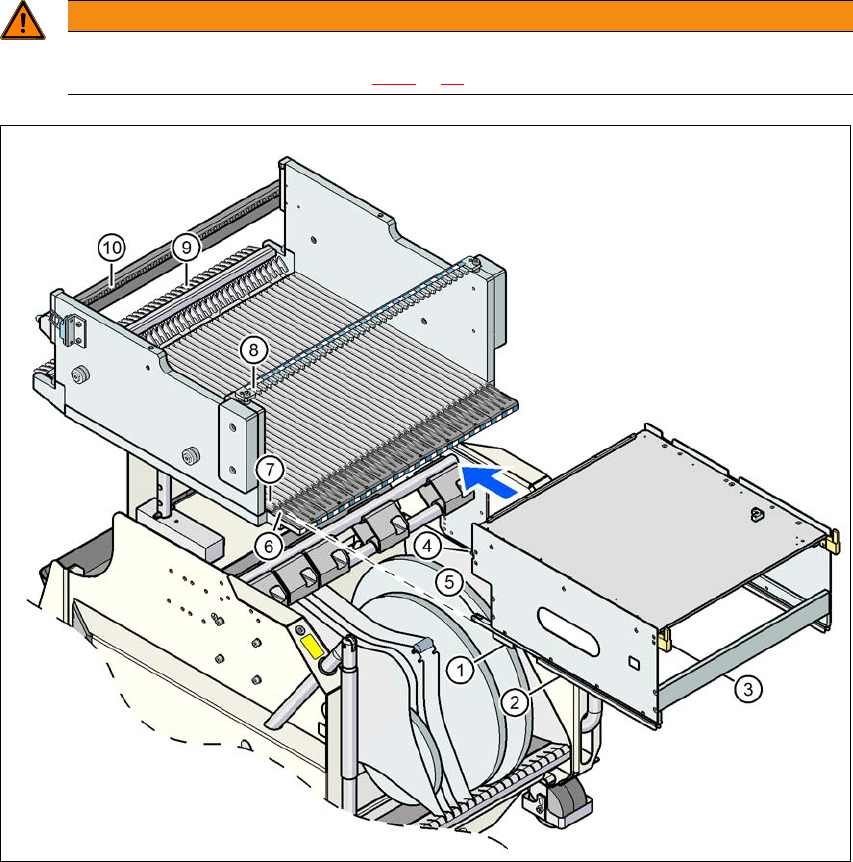

Jn 3.8 - 10 Waffle Pack hoidiku kasutamine X-Seeria komponedikärul
HOIATUS
Kohtade hõivatus.
Kohtade täitmisel järgige jaotises 2.6.6
lk 99 olevaid ohutusnõudeid.
(1) Eesmise liuguri juhik (6) Sisestusabinõu
(2) Tagumise liuguri juhik (7) Liugsiin (omega-profiil)
(3) "Tagumine" tsentreerimistihvt (8) Sisselõiked tsentreerimisribas "tagumise"
tsentreerimistihvti hoidmiseks
(4) "Eesmine" tsentreerimistihvt (9) Lukustusriivid
(5) Lukustusrull (10) Tsentreerimisavad komponendilauas "ees-
miste" tsentreerimistihvtide hoidmiseks
