3.9.8.2 Maksimaalne lindipooli läbimõõt sõltuvalt trükkplaadikonveieri kõrgusest
3
3
3.9.9 Lindijäätmerenn
3
Jn 3.9 - 10 Lindijäätmerenn komponendikäru COT-osa jaoks
Vastavalt trükkplaadikonveieri kõrgusele, saab kasutatud lindijäätmerennide pikkust seada nii, et
lindijäätmed suunatakse otse komponendikäru lindijäätmete konteinerisse.
3
Täiendava
lindipoolihoidikuta
Täiendava lindipoolihoidikuga
Komponendikäru
trükkplaadikonveier
i kõrgus
Lindipooli läbimõõt Lindipooli läbimõõt
ilma võllita võlliga
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
JUHIS
Võllide kasutamine
SIPLACE X-sSeeria komponedikäru ei vaja tavaliselt võlle.
Kasutage võlle, kui X-sööturmoodulil kuvatakse sageli veateade "Timeout" (Aja-
lõpp).
JUHIS
SIPLACE X-Seeria lindijäätmerenni on võimalik paigaldada vaid SIPLACE X-Seeria
COT-osale (vaadake jn 5.15 - 3
, lk 312).
Kasutusjuhend SIPLACE X-Seeria 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 3.9 Komponendikäru
205
3.9.10 Lindijäätmekanal komponendikäru COT-osal
Standardversioonis suudab lindijäätmekanal juhtida pneumaatilisse lindilõikurisse maksimaalselt
8 mm taskukõrgusega komponendilinte.
3

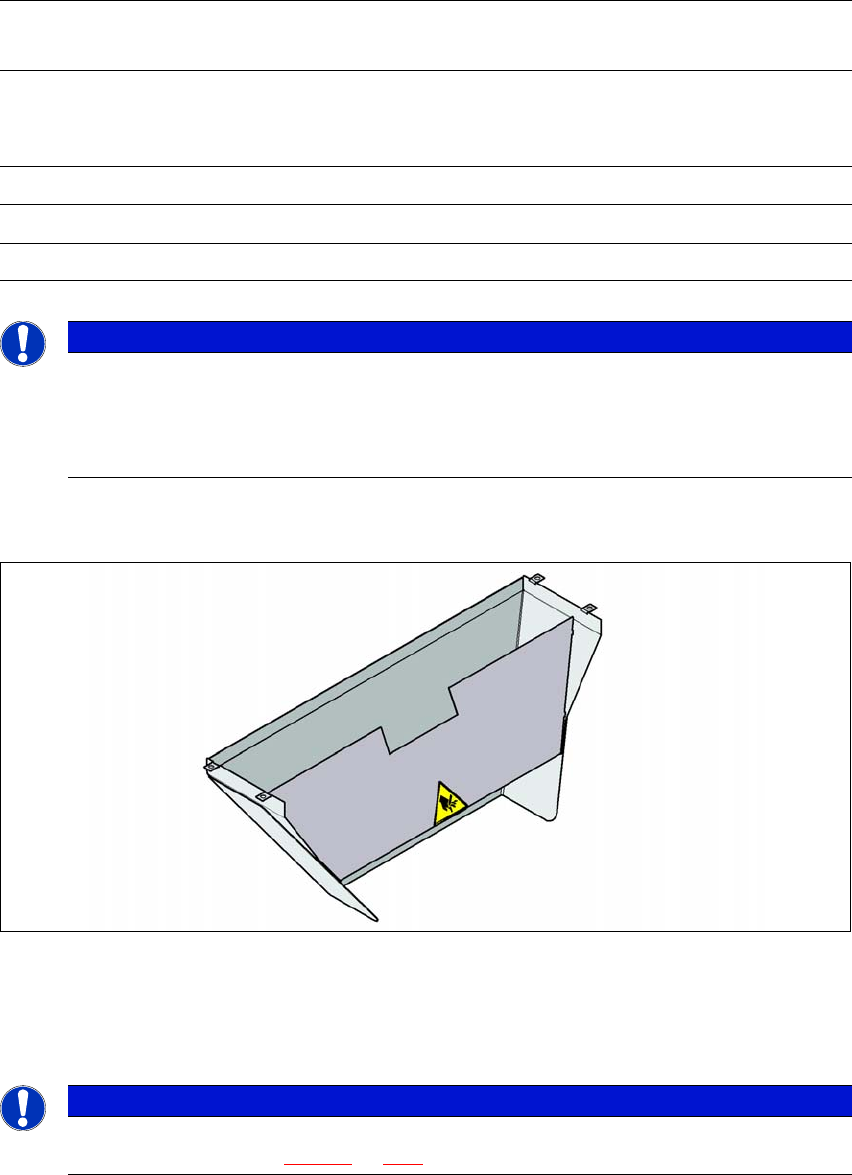

Jn 3.9 - 11 Tühi linditoru SIPLACE X-Seeria COT-osal
(1) Kasutatud lindi sisselaskeava
(2) Lindijäätmete väljundpilu pneumaatilise lindilõikuri kohal
(3) Eraldusplaat lintidele < 8 mm (saab lintide > 8 mm puhul eemaldada)
3
JUHIS
Ummistusmisoht.
Madalate taskutega sööturmooduleid kasutades sügavate taskutega sööturmoodulite
asemel tekib tühjade lintide korral ummistusoht.
Ärge asetage madalate taskutega sööturmooduleid vahetult sügavate taskutega
sööturmoodulite kõrvale.
Eraldusplaat (osa 3 jn 3.9 - 11
) võib eemaldada kõrgemate kui
12 mm lindikatskute korral (vt jaotis 4.5
lk 248).
