4.2 Infrastruktuur masina paigalduskohas
4
4.2.1 Soovitusi vundamendi kvaliteedi kohta
Masina aluspind peab olema kõva ja tasane, sest masina käitamisel võivad tekkida vibratsiooni
põhjustavad dünaamilised jõud. Vibratsiooniaste sõltub aluspinna konstruktsioonist. Järgmised
põrandatüübid on masina jaoks sobivad eeldusel, et ei ületata põranda koormustaluvust ja teisi
parameetreid:
– Sarrusbetoonist laekonstruktsioonid, nt tootmishoonete laed
– Sarrusbetoonist põrandaplaadid, nt keldriosata tootmishoonete betoonpõrandad
– Topeltlagedega ruumid, kui vaheruumi on paigaldatud stabiilne vundament. Vahevunda-
mendi kohta kehtivad samad paigaldustingimused, see võib olla valmistatud teraskanduritest
või betoonist.
4
4.2.1.1 Maksimaalne maapinna horisontaalsus
Masina aluse põranda kalle ei tohi olla suurem kui 0,63%. See vastab 5 mm kõrguste vahele 800
mm-l (s.o komponendilaua laius).
4.2.1.2 Masina kaal ja põranda koormus
Masina kaalu ja põrandakoormuse väärtused on loetletud jaotises 3.3.1 lk 124.
JUHIS
Vaadake lisaks dokumenti "SMD süsteemide võrgu ja suruõhu konfiguratsioon" (saksa
ja inglise keels, toote nr 00197548-xx), mis kuulub SIPLACE'i masina komplekti.
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
216
4.2.2 Suruõhutoide

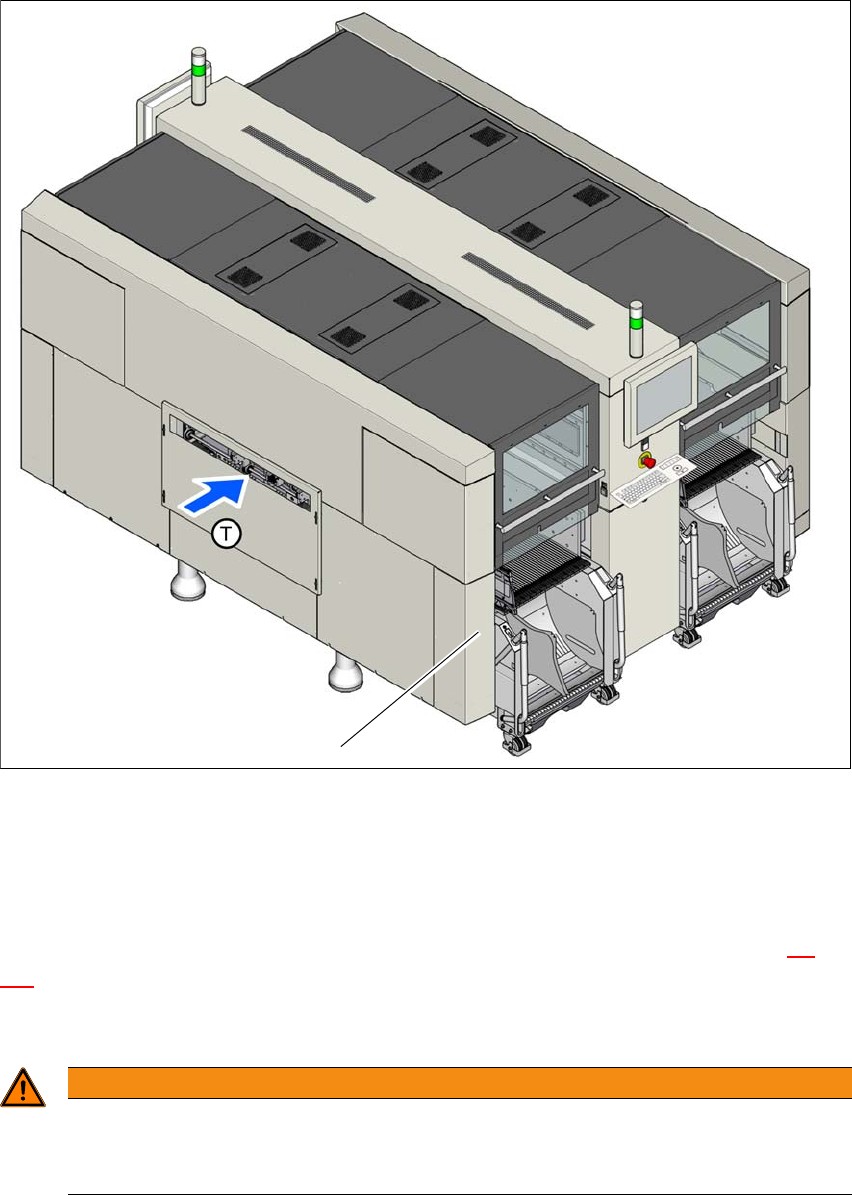

Jn 4.2 - 1 Suruõhuvarustuse asukoht masinas
(1) Suruõhuvarustuse paigalduskoht
4.2.2.1 Suruõhutoite kontrollimine
Kontrollige, kas suruõhutoide vastab etteantud masinaspetsifikatsioonile (vt tabelit lõigus 3.2, lk
120
).
Protokollige paigalduskohas kasutatava suruõhu parameetreid.
4
1
HOIATUS
Vigastusoht.
Suruõhuga lindilõikuriga töötamisel esineb vigastusoht.
Ärge võtke KUNAGI lahti rõhu all olevaid suruõhutorusid.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 4.2 Infrastruktuur masina paigalduskohas
217
4.2.2.2 Masina suruõhuliitmikud
4

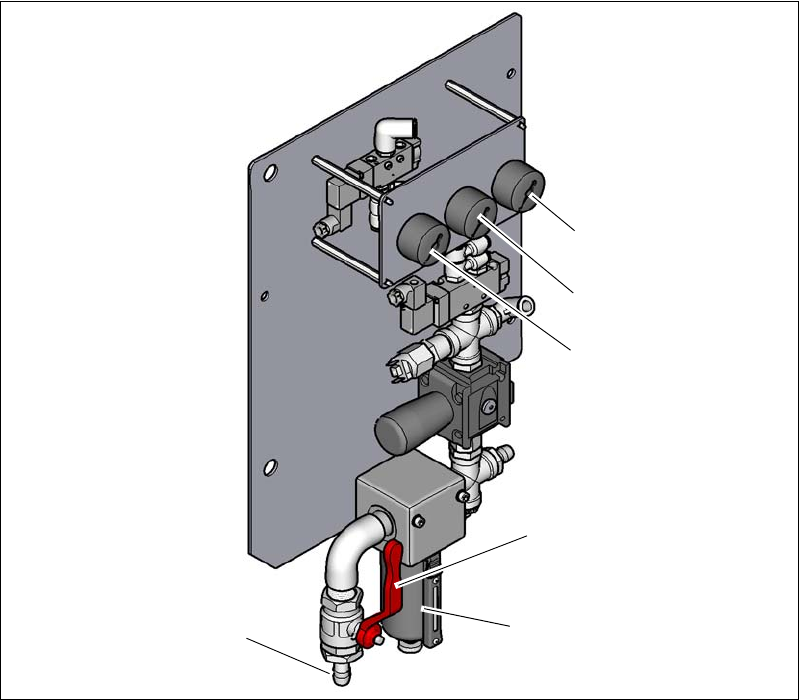

Jn 4.2 - 2 Masina suruõhumoodul
Legend joonisele4.2 - 2
(1) Masinakomponentide toiterõhumanomeeter
Nimirõhk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (näiduvahemik 0 - 1,0 MPa, 0 - 10 bar)
(2) Portaalide 1 kuni 4 toiterõhu manomeeter
Sihtrõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näiduvahemik 0 - 1,0 MPa, 0 - 10 bar)
(3) Sisendrõhumanomeeter
Nimirõhk: 0,5 - 1,0 MPa, 5 - 10 bar (näiduvahemik: 0 - 1,0 MPa, 0 - 10 bar)
(4) Sulge ventiil "AVATUD" asendis
(5) Suruõhufilter
(6) Suruõhuühendus
(6)
(1)
(2)
(3)
(5)
(4)
