4.2.3.3 Toitekaabli spetsifikatsioon
Masina toitekaabli jaoks kehtivad järgmised spetsifikatsioonid:
– 5 x 4 mm² pingel 3 x 360 V~ kuni 3 x 480 V ± 10%, 50/60 Hz
– 5 x 4 mm² pingele 3 x 200 V~ kuni 3 x 240 V~ ± 10%; 50/60 Hz toitepinge.
Juhtmesoonte värvikood sõltub riigist, kus masinat kasutatakse.
4
4
HOIATUS
Toitekaabli ristlõige ja pikkus
Toitekaabli ristlõige ja pikkus mõjutab masina lühisvoolunäitajat (SCCR).
Toitekaabli vahetamisel ärge suurendage juhtmete ristlõiget ega lühendage kaabli pik-
kust.
HOIATUS
Elektrijuhtmed peavda olema selgelt tähistatud.
Iga üksiku masina ja iga lisaseadme elektrikaablid peavad olema selgelt tähistatud ja
hästi eristatavad.
Kehtib selle riigi seadusandlus, kus masin töötab.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 4.2 Infrastruktuur masina paigalduskohas
221
4.2.3.4 Toiteühendus - konfiguratsioon tarnimisel
Toiteühendus on vastab riigis kasutatavale elektrivarustusele.
– Masin on seadistatud pingele 3 x 200 V~ kuni 3 x 240 V~ ± 10%; 50/60 Hz.
Masinal on toitekaabel ILMA Cekoni pistikuta. 4
4

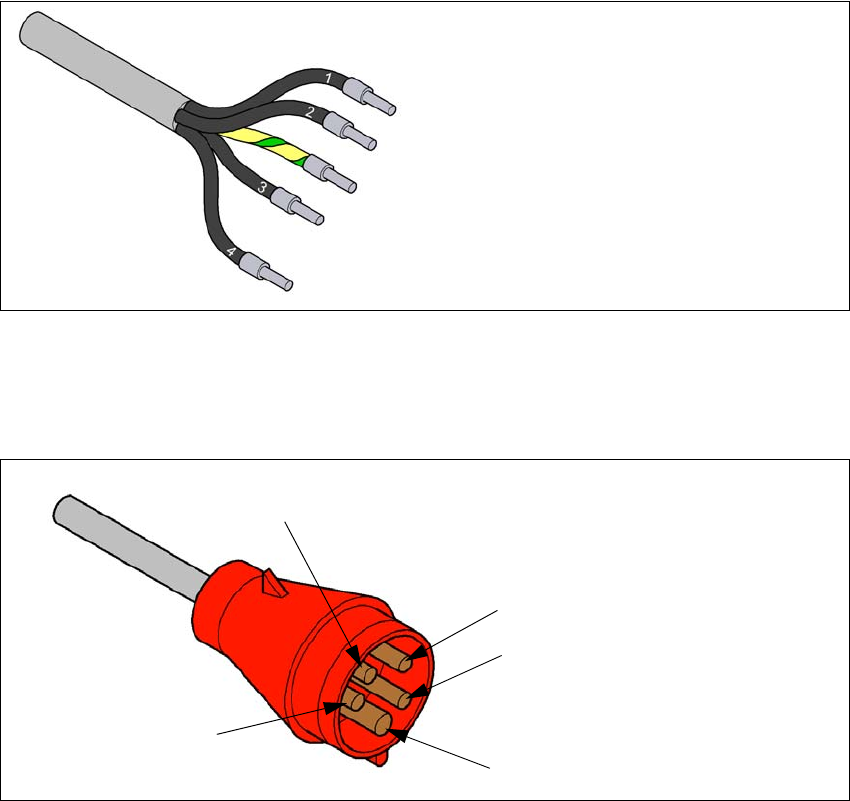

Jn 4.2 - 4 Toitekaabli juhtmete kirjeldus
– Masin on seadistatud pingele 3 x 360 V~ kuni 3 x 480 V ± 10%, 50/60 Hz.
Masinal on toitekaabel KOOS Cekoni pistikuga. 4
4
Jn 4.2 - 5 Cekoni korgi tähistus
1 = (L1): pöördvoolufaas
2 = (L2): pöördvoolufaas
3 = (L3): pöördvoolufaas
4 = (N): neutraaljuht
roheline/kollane = (PE): juht
PE
L1
L2
L3
N
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
222
4.2.3.5 Toitekaabli ühendamine
4

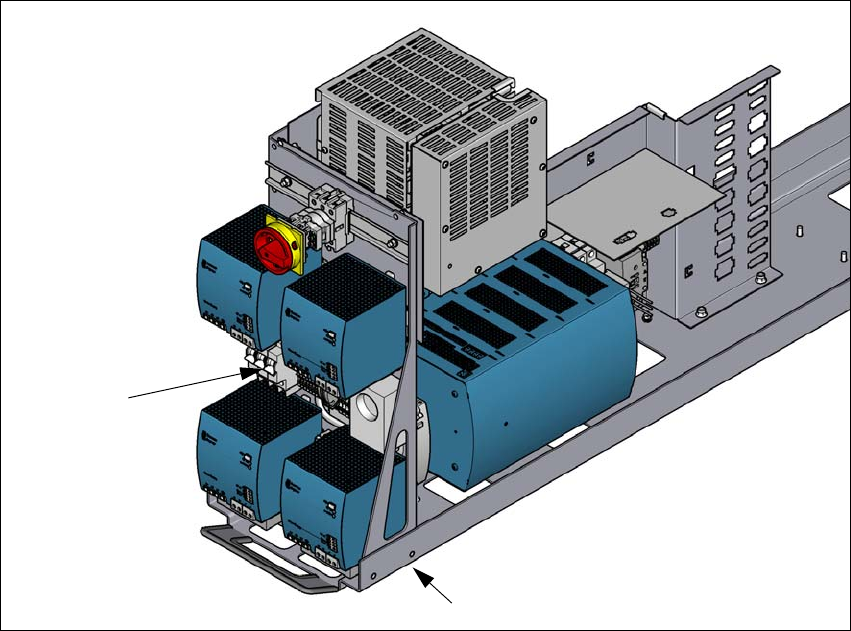

Jn 4.2 - 6 Klemmipaneel toitekaabli ühendamiseks
(1) Võrgutoitekaabli ühendusklemmid (X95)
(2) Toiteploki all oleva kaablikinnitusega ava toiteplokil
Pigistage iga kaablisoone otsa hülss.
Vedage toitekaabel läbi toiteploki all oleva kaablikinnituse (2) klemmipaneeli X95 (1) juurde.
Kinnitage kaabel klemmipaneeli X95 (pos 1) külge.
(L1): pöördvoolufaas 4
(L2): pöördvoolufaas 4
(L3): pöördvoolufaas 4
(N): neutraaljuht 4
(PE): kaitsejuht PE 4
Hoolitsege piisava painderaadiuse eest. Juhtmeid ei tohi kokku murda.
Pingutage kaablifiksaator käega kinni.
Kinnitage kaabel kaabliköidistega.
(1)
(2)
