4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria 4.3 Masina ülesseadmine Alates tark varaversioonist 710.0 Väljaanne 12/2016 238 4.3.7 Masinajalgade ja trükkplaadikonvei eri stat sionaarsete servade vahekaug…
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
238
4.3.7 Masinajalgade ja trükkplaadikonveieri statsionaarsete servade vahekaugu-
sed
Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul
4

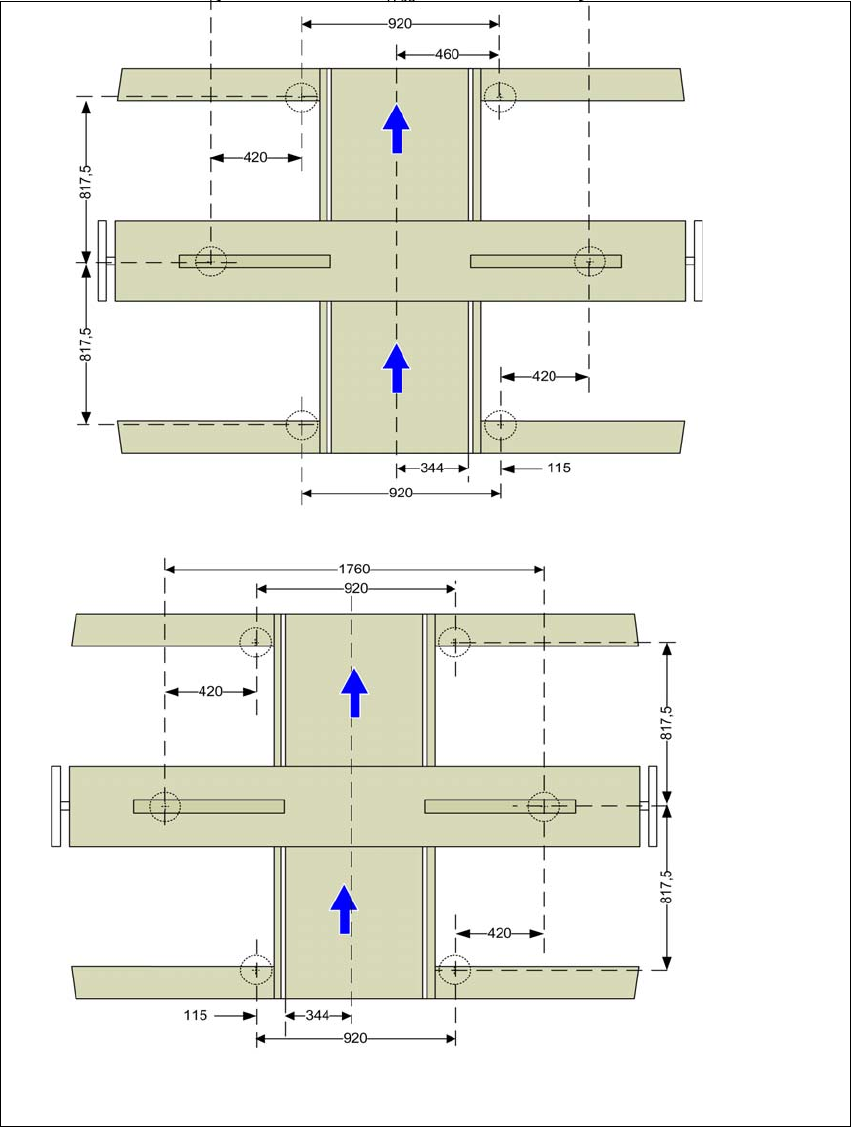

Jn 4.3 - 8 Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul millimeetrites
Liikumatu konveieri pool maksi-
maalses parempoolses asendis
a
.
a) Väärtus oleneb liikumatu poole asendist. Kõik mõõtmed millimeetrites.
Liikumatu konveieri pool maksi-
maalses vasakpoolses asendis
a
.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 4.3 Masina ülesseadmine
239
4.3.7.1 Masina jalgade vahekaugused trükkplaadi topeltkonveierist
4
Jn 4.3 - 9 Masinajalgade vahekaugused trükkplaatide kaksikkonveieri puhul millimeetrites
Liikumatu konveieri pool mak-
simaalses parempoolses
asendis
a
.
a) Väärtus oleneb liikumatu poole asendist. Kõik mõõtmed millimeetrites.
Liikumatu konveieri pool maksi-
maalses vasakpoolses asendis
a
.
