5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
262
5.3.5 Masina start-nuppudega läbiviidavad tegevused
Start-nuppudega läbiviidavaid tegevusi on võimalik ette seadistada.
Avage vaade "Sensorite ja funktsioonide kontrollimine" (vt jaotis 5.5.3, lk 267).
Võimalikud on järgmised seaded:
Tootmise automaatne käivitamine 5
Standardseadistus.
Start-nupu vajutamisel käivitatakse tootmisprotsess automaatselt.
Ärge muutke tootmise olekut 5
Seda kasutatakse näiteks masina kalibreerimiseks ja testimiseks.
Start-nupu vajutamisel suletakse üksnes vastav vooluahel, aga tootmist kohe ei käivitata.
5
5.3.6 Voodiagramm "SIPLACE-liini sisselülitamine"
Järgnevas voodiagrammis näidatakse tegevusi, mis pärast SIPLACE-liini sisselülitamist läbi
viiakse.
ETTEVAATUST!
Masinafunktsioone saab vahetult GUI kaudu käivitada, seda sõltumatult start-nupu sea-
distusest. Kui vooluahel on juba suletud, siis pole tarvis veelkord start-nupuga kinnitada.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 5.3 SIPLACE-liini sisselülitamine
263
5

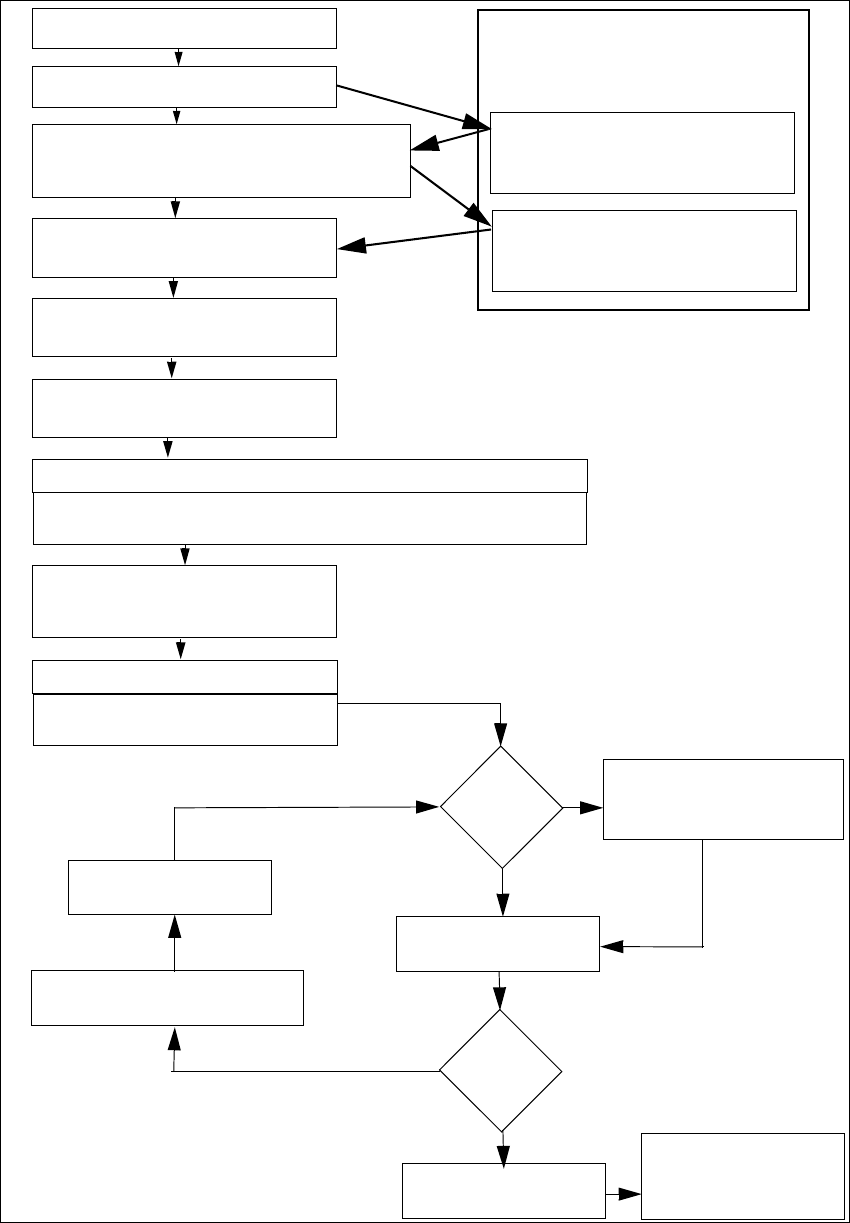

Jn 5.3 - 2 Voodiagramm - "SIPLACE-liini" sisselülitamine
Jaamaarvuti
Sisselülitamine
Seadistuse kontrollimine
(sööturmoodulite konfigureerimine)
Koordinaatmärkide õpeta-
mine
Trükkplaadiandmete laadimine
Start-nupu vajutamine
Referentseerimiskäigu ootamine
Trükkplaadi sissesõidutamine
Trükkplaadi ootamine
Seadistuste kontrollimine
(kui punasega märgistatud)
Vajadusel: imiotsakute konfiguratsiooni kontrollimine
Imiotsakute kontrollimine
Koordi-
naatmär-
Rajaviga
Ladumine
Seadistuste kontrollimine
Radade täitmine
Ladumine
Trükkplaat väljundkon-
veierile
Kursiivkiri: Teostab või teavitab jaam
Jah
Jah
Ei
Ei
Masina eelseaded
Allalaadimisassistent
Programmeerimissüsteemi
ülesanded
Ümberseadistuse kinnitamine al-
lalaadimisassistendil
Rasvane kiri: Peab teostama operaator
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.4 SIPLACE-liini väljalülitamine Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
264
5.4 SIPLACE-liini väljalülitamine
5
5.4.1 Jaamade väljalülitamine
Toimige jaamade väljalülitamiseks järgmisel viisil:
Lõpetage kõik ladumisprotseduurid nii, et masinas pole enam ühtki trükkplaati.
Kontrollige, kas kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Kontrollige, kas ladumispeades on veel komponente ja eemaldage need vajadusel.
Sulgege jaamaarvuti tarkvara vaates
Seaded --> Masinaseaded --> Masina seiskamine...
Kui arvuti on seiskunud, siis lülitage jaam pealülitist välja.
5.4.2 SIPLACE Pro (Windows) seiskamine
Menüüs SIPLACE Pro valige Objekt --> Lõpeta.
Sulgege arvutis kõik programmid.
Valige Windowsi startmenüüs Sule arvuti.
ETTEVAATUST!
Järgige enne liini väljalülitamist tingimata järgmist toimimisviisi.
