5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 288 Kui etteantud seadistuse pu hul pole võimalik ma ksimaalselt lubatud as tmest …
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 5.9 Visuaalse kontrolli teostamine
287
5.9.3 Trükkplaaditugede kontrollimine
Kontrollige magnetiliste trükkplaaditugede asukohti tõstelaual:
– Veenduge, et trükkplaaditoed ei puutuks vastu trükkplaadi all olevaid komponente.
– Veenduge, et trükkplaaditoed ei puutuks vastu trükkplaadi konveieri paneele.
– Kasutage üksnes trükkplaaditugesid nagu on kirjeldatud lõigus 6.13
lk 389.
5.9.4 Lisalindipooli alus
5
Jn 5.9 - 2 Lisalindipooli alus
(1) Lisalindipooli alus, toote nr 00141217-xx
(2) Toe kinnitusseadis
5
X-Seeria sööturmooduleid suudavad komponendilinte käidelda probleemideta, kui sööturmooduli
ja lindipoole vahemaa pole suurem kui 60 mm.
Maks. 60 mm
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
288
Kui etteantud seadistuse puhul pole võimalik maksimaalselt lubatud astmest kinni pidada, siis
soovitame kasutada täiendavat lindipoolihoidikut (pos 1). Asetage kinnitus lihtsalt hoidikusse (osa
2) ja suruge, kuni vahemaa on väiksem kui maksimaalne lubatud väärtus 60 mm. Komponendi-
kärul on kokku 5 hoidikut. Igasse lindirulli hoidikusse mahub 2 lindirulli ning seega saab lindikon-
veieri kohale asetada kuni kümme 15" (381 mm) rulli.
5.9.5 Eraldusplaatide paigaldamine lindikonteinerisse
Eraldusplaatidel on erinevad servad ning neid saab lindikarpi asetada kahel viisil. Võllide ka-
sutamise korral asetseb eraldusplaat võllide väljalõigetega ülespoole (vt pos 4 Jn 5.9 - 3
). Kui
võlle ei kasutata, siis asetseb eraldusplaadi ümardatud serv suunaga ülespoole (vt pos 5 Jn
5.9 - 3
).
Pange eraldusplaadid sisse nagu näidatud Jn 5.9 - 3 ning arvestage, et lindikarbi
kõige väiksem jagamistegur on 2. See vähendab võimalust ladumisvigade tekkimiseks.
Kontrollige, kas eraldusplaatide asend vastab mõlema juhikurööpa asendile. Vastasel juhul
võivad eraldusplaadid nihkuda või painduda.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 5.9 Visuaalse kontrolli teostamine
289
5

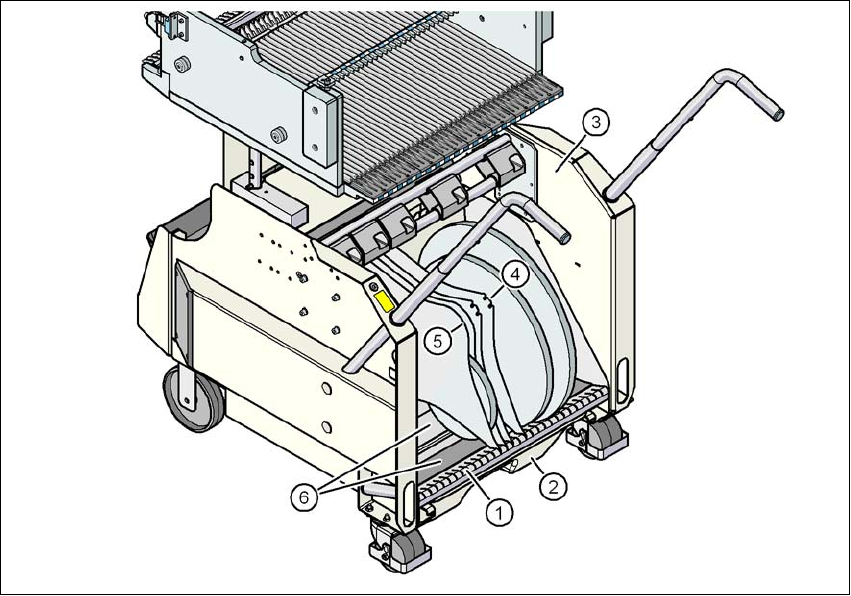

Jn 5.9 - 3 Eraldusplaadid lindikarbis
(1) Eraldusplaatide juhikurööbas
(2) Lindijäätmekarp
(3) Lindikarp
(4) Eraldusplaadi asend võllide kasutamisel
(5) Eraldusplaadi asend, kui võlle ei kasutata
(6) Lindipoolide liugtugi
