5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 710.0 V äljaanne 12/2016 296 5.10.4.3 Lindi sisestam ine X-sööturmoodulisse 5 Jn 5.10 - 4 Komponendilindi p…
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 5.10 Sööturmoodulite ülesseadmine
295
Lükake sööturmoodulit ettevaatlikult edasi, kuni "eesmine" tsentreerimistihvt (pos 4 Jn 5.10 -
3, lk 294) surutakse tsentreerimisavasse (pos 6 jn 5.10 - 3, lk 294).
Kontrollige seejuures sööturmooduli "tagumist" tsentreerimistihvti (pos 3 n 5.10 - 3, lk 294).
See peab kergesti tsentreerimisliistu väljalõikesse (pos 5) libisema, sest vastasel juhul
ei asetse sööturmoodul komponendilaua suhtes vertikaalselt või ta paigutati juhikuprofiilile
(pos 8 Jn 5.10 - 3
, lk 294) ebaõigesti.
Lukustuslink (pos 7 Jn 5.10 - 3, lk 294) kinnitub sööturimooduli lukustusrullikule. Kui
unustasite eemalduskäepidemel (pos 1 Jn 5.10 - 2
lk 293) fikseeruda lasta, siis süttib söötur-
mooduli
olekunäidik käsitsemispaneelil mõne sekundi pärast punaselt põlema. LCD-näidikule
ilmub veateade "Käepide --->>" (vt Jn 5.11 - 1
, lk 301).
Laske eemalduskäepidemel (pos 1 jn 5.10 - 2, lk 293). Nüüd süttib sööturmoodulil olekunäidik
roheliselt ning sööturmoodul on ooterežiimis. LCD-näidikult saab veel ühekorra lugeda raja-
numbrit ja konveieri sammupikkust.
5.10.4 Komponendilindi asetamine X-sööturmoodulisse
5.10.4.1 X-lindisööturmooduli kontrollimine
Kui panete komponendilinti sööturmoodulisse, siis kontrollige esmalt üle, kas
haaramisakna (pos 2 Jn 5.10 - 5
, lk 297).
Eemaldage kõik lahtised komponendid, sest need võivad põhjustada rikkeid.
5.10.4.2 Komponendilindi ettevalmistamine paigalduseks
Kontrollige, et komponendilindi ots oleks lõigatud risti.
Kui transpordiavad on rebenenud või deformeerunud, siis lõigake see lindi osa ära.
Veenduge, et kattekilel poleks liimitriipe.
Tõmmake kattekile 30 cm ulatuses komponendilindist eemale, kui see ei jäta komponente
avatuks.
5
Lühendage komponendilinti koos uute lahtiste komponenditaskutega ligikaudu 3 cm võrra.
Eemaldage komponendid avatud komponenditaskutest.
Mähkige kattekile ümber lindi esiotsa, pannes selle lindi alla piki linti.
JUHIS
Vältimige komponendikadu
Kui kaanekilet ei ole piisavalt saadaval, kasutage SMD-lindi kerijat
8 mm lindi jaoks:Toote nr 00355265-xx
12 mm-le - lint:Toote nr 00356342-xx
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
296
5.10.4.3 Lindi sisestamine X-sööturmoodulisse
5
Jn 5.10 - 4 Komponendilindi paigaldamine
(1) Lindi juhikukanali sisendava
(2) Käsitsemispaneel
(3) Lindi juhtkanali väljalase
(4) Haaramisaken
(5) Hoob haaramisakna tõstmiseks
5
Hoidke komponendilinti nii, et transpordiavad jääksid liikumissuunda vaadates vasakule poo-
lele.
Lükake komponendilint lindijuhiku sisendavasse (pos 1 Jn 5.10 - 4) ja sealt edasi, kuni
see väljub väljundavast (pos 3 Jn 5.10 - 4
).
Tõmmake komponendilint väljapoole üles ning murdke kattekile tagasi ümber lindi otsa.
Vedage lindi algus haaramisakna (pos 2 Jn 5.10 - 5) alla ja sealt edasi,
kuni komponendilint puudutab tähikut.
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 5.10 Sööturmoodulite ülesseadmine
297
5

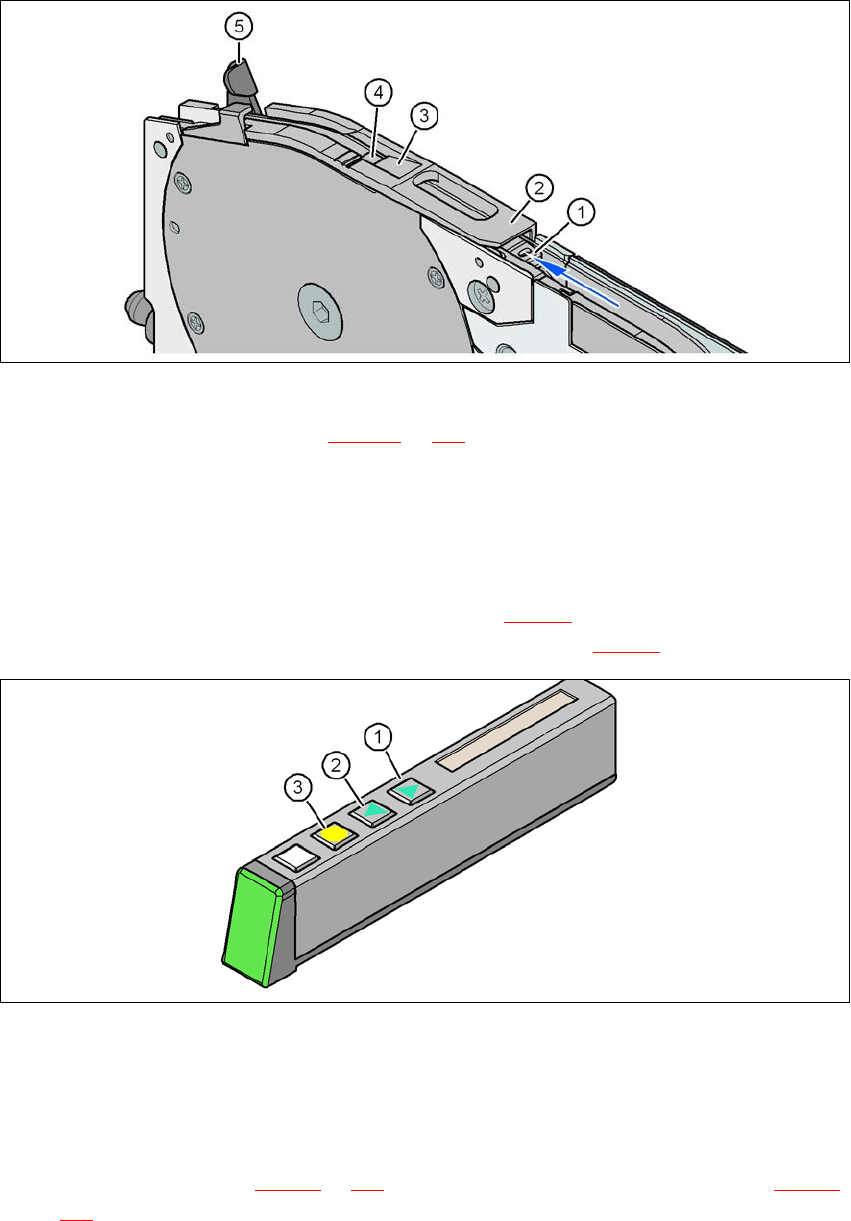

Jn 5.10 - 5 Lindi sööturmooduli haaramisaken
(1) Lindihoidik, eemaldatav (vt lõiku 5.10.4.4, lk 299)
(2) Haaramisaken
(3) Kattekile eemaldatav serv
(4) Komponentide tõstmisala
(5) Hoob haaramisakna tõstmiseks ja riivistamiseks
Vajutage käsitsemispaneelil nuppu EDASI (pos 1 Jn 5.10 - 6), kuni kattekile
murdekoht paikneb komponentide haardepiirkonnas (pos 4 Jn 5.10 - 5
).
5
Jn 5.10 - 6 8 mm sööturimooduli käsitsemispaneel
(1) EDASI-nupp komponendilindi edasikerimiseks
(2) TAGASI-nupp komponendilindi tagasikerimiseks
(3) KILE-nupp kattekile pingutamiseks
Suruge hooba (pos 5 Jn 5.10 - 5, lk 297) ettepoole, et tõsta haaramisaken (pos 2 Jn 5.10 - 5,
lk 297
) esimesse fikseerimisasendisse.
Tõmmake kattekile haaramisakna küljelt edasi, kuni see tuleb akna alt välja.
