5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria 5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 710.0 V äljaanne 12/2016 300 5.10.4.5 X-lindisööturmoodulite pleissimissensorid X-lindisööturmoodulite le s…
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 5.10 Sööturmoodulite ülesseadmine
299
5.10.4.4 Lindihoidik 8 mm X-lindisööturmoodulile
5

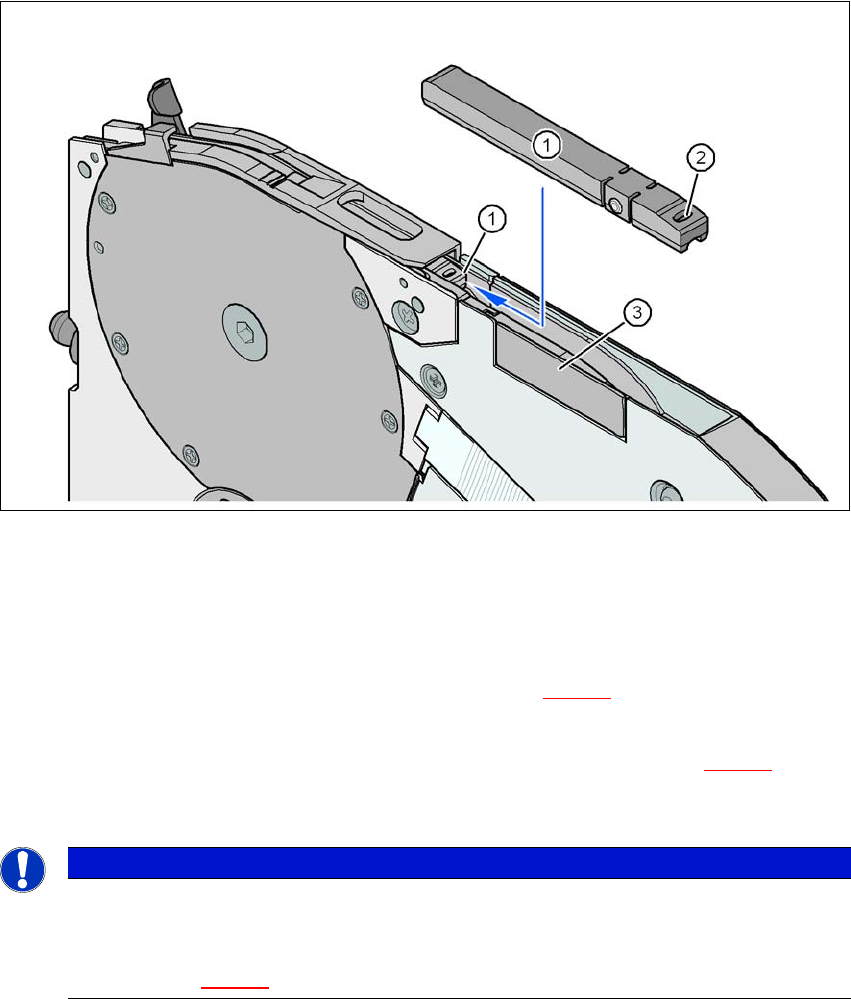

Jn 5.10 - 8 8 mm X-sööturmoodul - lindihoidik ja pleissimissensor
(1) Lindihoidik, eemaldatav
(2) Ovaalne ava lindihoidikus
(3) Pleissimissensori paigalduskoht
8 mm X-sööturmoodul on varustatud lindihoidikuga (pos 1 Jn 5.10 - 8
). Seda saab hõlpsasti ee-
maldada.
Pistke kellasepakruvikeeraja tera lindihoidiku ovaalsesse avasse (pos 2 Jn 5.10 - 8) ja
tõmmake linditugi lindi liikumisele vastassuunas välja.
Lindihoidiku paigaldamisel veenduge, et see jääks õigesse asendisse.
5
JUHIS
Konstantne tõstmiskõrgus Z-telje suunas ja tõstmiskõrguse korrigeerimisaja lühendami-
ne
Paigaldage kõiki 0402-suurusega ja väiksemate komponentide puhul alati linditugi
(pos 1 Jn 5.10 - 8
) 8 mm X-sööturmoodulisse.
5 Masinaga töötamine Kasutusjuhend SIPLACE X-Seeria
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
300
5.10.4.5 X-lindisööturmoodulite pleissimissensorid
X-lindisööturmoodulitele saab tagantjärele paigaldada ka pleissimissensoreid. Sensoritel on kaks
erinevat versiooni:
Pleissimissensor 8 mm ja 12 mm X-lindisööturmoodulitele,
pleissimissensor 16 mm kuni 88 mm X-lindisööturmoodulitele. 5
Pleissimissensor paigaldatakse asukohta, mida näidatakse pos 3 Jn 5.10 - 8
lk 299.
Juba paigaldatud pleissimissensoritega lindisööturmoodulid on samuti saadaval (vt lõiku 3.8.2
,
alates lk 179
).
5.10.5 Komponentide ladumine 2x8 mm lindi sööturmoodulile
2x8 mm sööturimoodulite kasutamist ja häälestamist kirjeldatakse väljaandes „Lindi sööturimoo-
dul 2x8 mm X / Smart Feeder 12 mm X /16 mm X Tööjuhend".
Toote nr Saksamaal 00196664-xx
Toote nr Inglismaal 00196665-xx
5.10.6 SIPLACE Smart Feederi komponentide konfigureerimine
SIPLACE Smart Feederi kasutamist ja häälestamist kirjeldatakse väljaandes „Lindi sööturimoodul
2x8 mm X / Smart Feeder 12 mm X /16 mm X Tööjuhend".
Toote nr Saksamaal 00196664-xx
Toote nr Inglismaal 00196665-xx
Kasutusjuhend SIPLACE X-Seeria 5 Masinaga töötamine
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 5.11 X-sööturimooduli näitude jälgimine
301
5.11 X-sööturimooduli näitude jälgimine
5.11.1 Sööturimoodul ja LCD-näidik
X-sööturmoodulid on varustatud tööolekute näitamiseks mitmevärvilise olekunäidikuga (pos 6 Jn
5.11 - 1
) ning tekstide kuvamiseks LCD-näidikul (pos 1 jn
5.11 - 1
).
5
Jn 5.11 - 1 X-sööturmooduli nupud, LCD- ja olekunäidik
(1) LCD-näidik
(2) EDASI-nupp
(3) TAGASI-nupp
(4) KILE-nupp
(5) SEADE-nupp
(6) Olekunäidik, värviline
