Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused Alates tarkvaraversioonist 710.0 Väl jaanne 12/2016 6.1 Imiotsakute vahetaja 327 6.1.3.2 Imiot sakute vahetaja mu delile C&P20 P , 4 magasini T oote nr 03103649-xx imi…
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
326
6.1.3 SIPLACE SpeedStar C&P20 P imiotsakute vahetaja
See imiotsakute vahetusmehhanism võtab vastu 6 või 4 magasini, igaüks 12 imiotsakugaraažiga.
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et väl-
tida ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel masina. Paigaldatud imiotsakujaamal saab SpeedStari imiotsakutelt komponente
maha puhuda ja imiotsakuid maha tõmmata ning välja visata.
6
6.1.3.1 Imiotsakute vahetaja mudelile C&P20 P, 6 magasini
Toote nr 03103514-xx CP/kõigi imiotsakute vahetaja - pikk
Toote nr 031031503-xx imiotsakumagasin 40xx koos 20 garaažiga
6

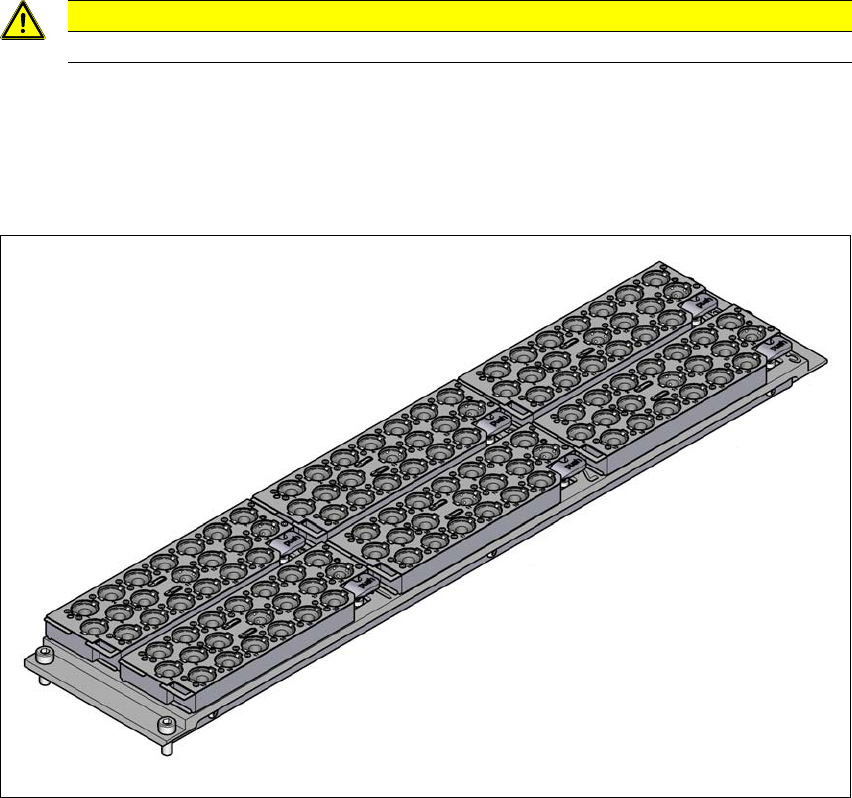

Jn 6.1 - 9 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20, 6 magasini
ETTEVAATUST!
Kasutage koos SpeedStariga ainult seda imiotsaku vahetajat.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
327
6.1.3.2 Imiotsakute vahetaja mudelile C&P20 P, 4 magasini
Toote nr 03103649-xx imiotsakute vahetaja põhikonstruktsioon CP/kõik - lühike
Toote nr 03101503-xx imiotsakumagasin 40xx koos 20 garaažiga
6

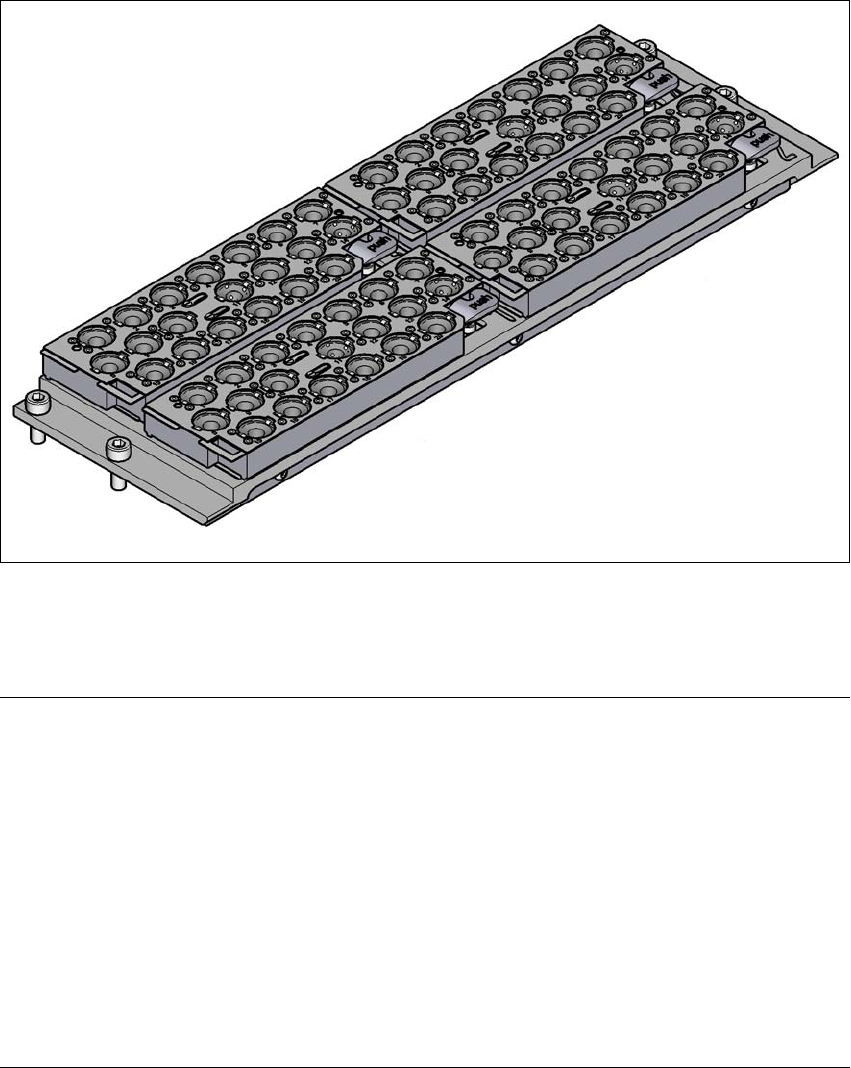

Jn 6.1 - 10 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20, 4 magasini
6.1.3.3 Tehnilised andmed
6
Imiotsakute vahetaja SIPLACE SpeedStari (C&P20 P) jaoks
Magasinide arv
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Kõik magasinid imiotsaku vahetusmehhanismis tuleb konfigureerida.
6
4
Imiotsakupesade arv
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardne konfiguratsioon
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasini, 120 imiotsakugaraaži
4 magasini, 80 imiotsakugaraaži
Lisa: Imiotsakute vahetaja „rida 2“ 4 magasini, 80 imiotsakugaraaži
Imiotsakute tüübid 40xx
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
328
6.1.3.4 Konfigureerimisnäide: C&P20 P mudelile SIPLACE X4 S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja SpeedStari jaoks (osa 1 joonisel 6.1
- 11, lk 328).
6

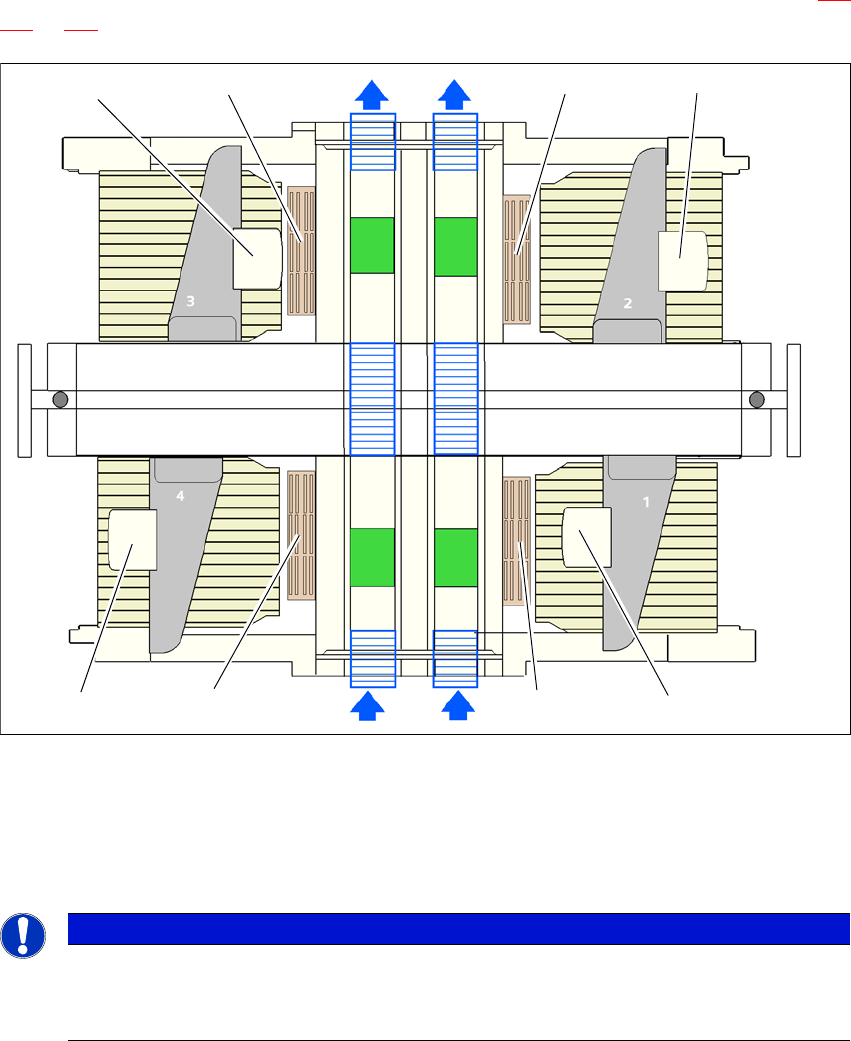

Jn 6.1 - 11 Imiotsakute vahetaja asendi SIPLACE SpeedStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
6
6
6.1.3.5 SIPLACE SpeedStar „rea 2“ imiotsakute vahetaja
Valikuline „rea 2 imiotsakute vahetaja" võimaldab SIPLACE SpeedStar C&P20 P puhul konfigu-
reerida täiendava rea imiotsakute vahetajaid. Järelpaigalduskomplekt sisaldab otsakuvahetaja ja
koostekomplekti.
(1) Imiotsakute vahetaja
(2) SIPLACE SpeedStar
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
