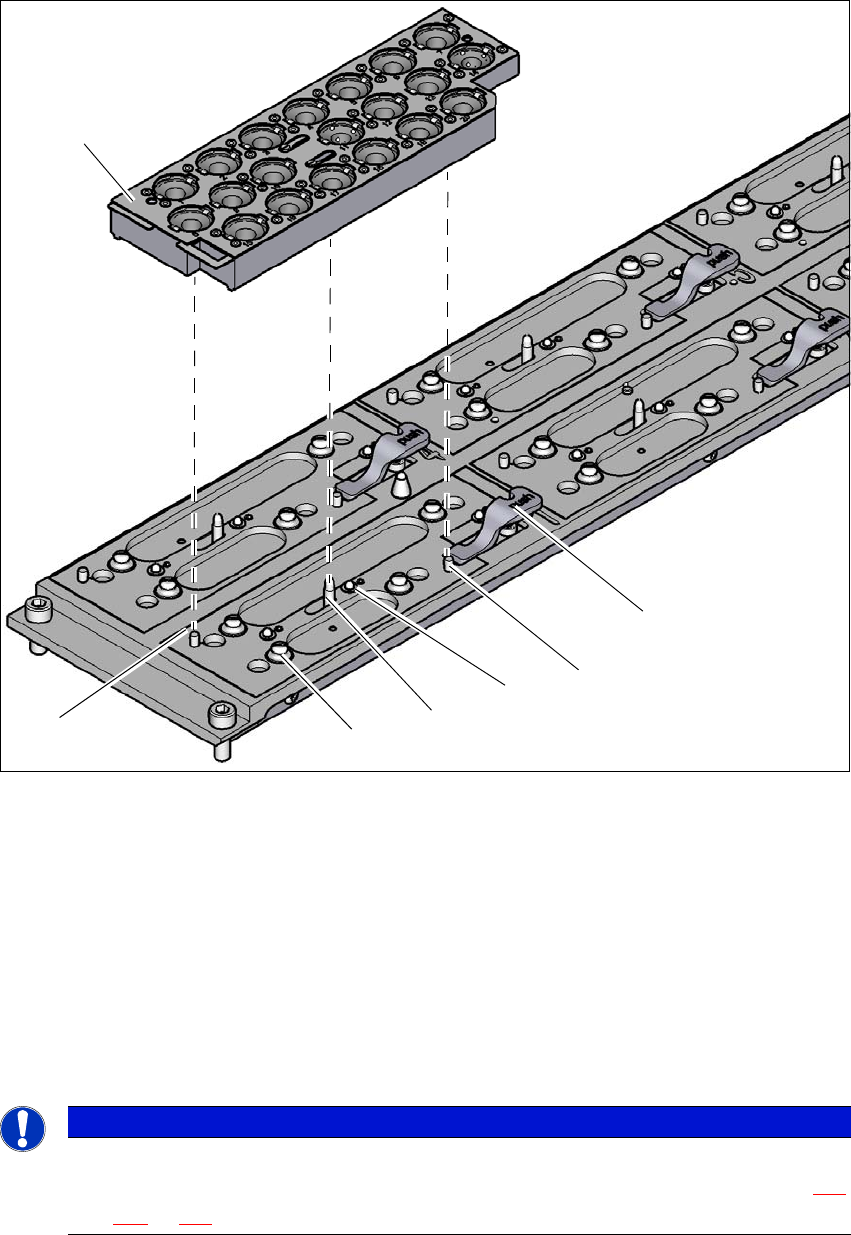

Jn 6.1 - 12 Imiotsakute vahetusmehhanism C&P20 P jaoks - magasini vahetamine (6 magasini näitel)

(1) Hoob magasini tõstmiseks

(2) Silindertihvt magasini ava jaoks

(3) vedrutihvt mikrolüliti vallandamiseks

(4) Liugurmehhanismi tihvt, nihutab lukustusplaati

(5) Plõkskinniti kuul

(6) Silindertihvt magasini pilu jaoks

(7) Asendi „salv lukustatud" lukustusplaat

JUHIS

 Nihutage lukustusplaat asendisse "Magasin lukustatud".

 Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1

- 12, lk 331) libisevad tsentreerimisavadesse ja pikiavasse.

(1)

(2)

(3)

(4)

(5)

(6)

(7)

6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria

6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 710.0 Väljaanne 12/2016

332

 Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 12, lk 331).

 Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-

aegselt.

6.1.3.9 Asukoha tuvastamine

Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks

nurgaasendi kindlaksmääramiseks.

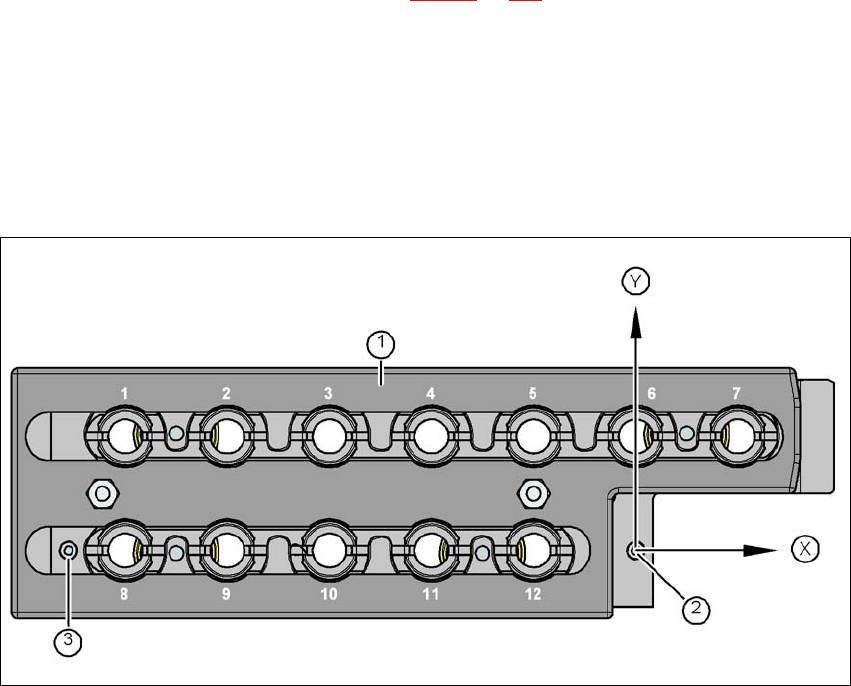

Jn 6.1 - 13 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks

(1) Asendi „salv vabastatud" lukustusplaat

(2) Koordinaatmärgid asukoha määramiseks

(3) Koordinaatmärk nurgaasendi määramiseks

Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused

Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja

333

6.1.4 Imiotsakute vahetusmehhanism SIPLACE MultiStar CPP jaoks

6.1.4.1 Imiotsakute vahetaja CPP jaoks, 6 magasini

Toote nr 00119741-xx CPP imiotsakute vahetaja - pikk

või

Toote nr 03103514-xx CP/kõigi imiotsakute vahetaja - pikk

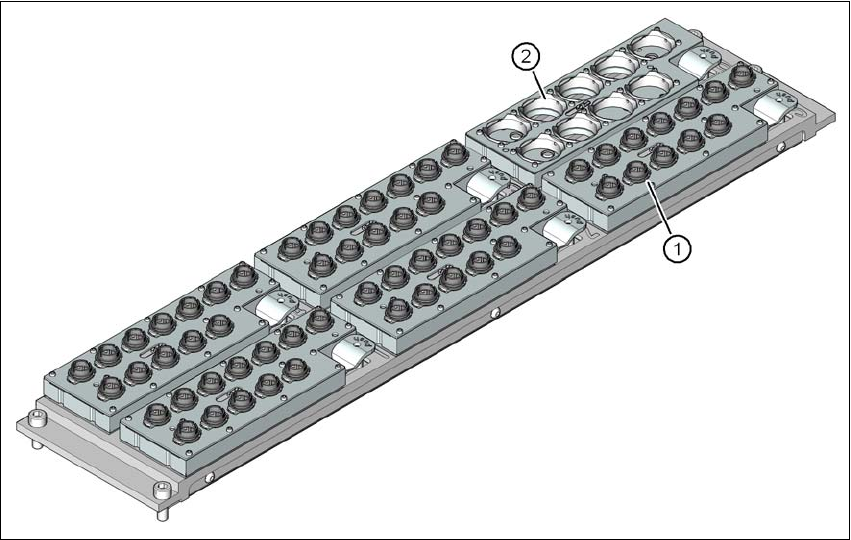

Jn 6.1 - 14 Imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks, 6 magasini

(1) Imiotsakumagasin 20xx-imiotsakute jaoks

(2) Imiotsakumagasin 28xx-imiotsakute jaoks

Magasinid on paigaldatud ühisele kandurplaadile, on kahe silindertihvtiga tsentreeritud ja 4 tru-

kiga fikseeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmär-

giga. Kandurplaadil kerel jälgitakse magasinide õiget asendit mikrolülititega, et vältida ladumispea

kokkupõrget võimaliku väljaulatuva magasiniga. Kõik 6 salvekohta peavad olema täidetud, kuna

puuduvate või ebaõigesti paigaldatud salvede korral seiskab kaitseahel masina. Imiotsakute va-

hetusmehhanism tuvastab imiotsakumagasini koodi alusel, kas imiotsakumagasin on ette nähtud

20xx-imiotsakutele 28xx-imiotsakutele.

Imiotsakujaamas saab komponente imiotsakutelt maha puhuda. Seal saab imiotsakuid maha

tõmmata ja jäätmekarpi visata.
