6.1.4.7 Konfigureerimisnäide: CPP mudelile SIPLACE X4i S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja CPP pea jaoks (osa 1 joonisel 6.1 -
19, lk 339).
6

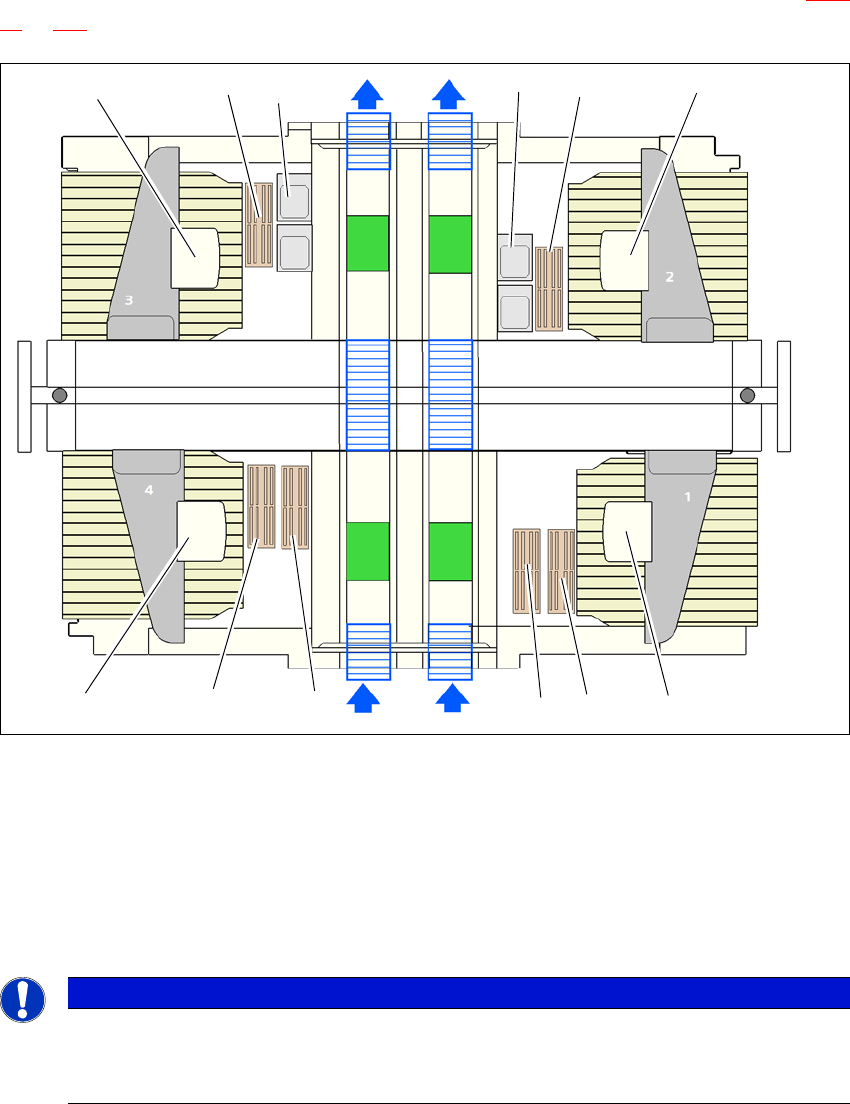

Jn 6.1 - 19 Imiotsakute vahetaja asendi SIPLACE MultiStari jaoks - konfigureerimisnäide (SIPLACE X4i S)
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE MultiStar
(3) Liikumatud kaamerad
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
340
6.1.4.8 Konfigureerimisnäide: CPP mudelile SIPLACE X4 S
Asukohad 1, 2, 3 ja 4 mahutavad igaüks ühe otsakuvahetaja CPP pea jaoks (osa 1 joonisel 6.1 -
20, lk 340).
6
Jn 6.1 - 20 Imiotsakute vahetaja asendi SIPLACE MultiStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
6
6
(1) Imiotsakute vahetaja
(2) SIPLACE MultiStar
(3) Liikumatud kaamerad
(4) Rea 2 imiotsakute vahetaja (valikuline)
JUHIS
Peatage masin, kui salv puudub
Kaitseahel seiskab masina, kui salved puuduvad või ei ole paigaldatud õigesti.
Kasutage kõiki magasinikohti.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
341
6.1.4.9 Imiotsakute vahetusmehhanism "rida 2" SIPLACE MultiStari jaoks
Valikuline „rea 2 imiotsakute vahetaja" võimaldab SIPLACE MultiStari puhul konfigureerida täien-
dava rea imiotsakute vahetajaid.
Järelpaigalduskomplekt sisaldab otsakuvahetaja ja koostekomplekti.
6.1.4.10 Montaaž
Imiotsakute vahetajad kinnitatakse alati COT-osale.
6
Jn 6.1 - 21 Imiotsakute vahetusmehhanismi montaažipositsioon - altvaade
(1) Komponendikäru COT-osa poole suunatud viltune külg
(2) Trükkplaadikonveieri poole suunatud vertikaalne külg
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud komponendikäru
COT-osa poole.
6
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
