Jn 6.1 - 22 Magasini vahetamine (6 magasini näitel)
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) Vedrutihvt magasinituvastuse ja ohutusahela mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
6
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 22, lk 343).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
JUHIS
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1
- 22, lk 343) libisevad tsentreerimisavadesse ja pikiavasse.
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
344
6.1.4.13 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6

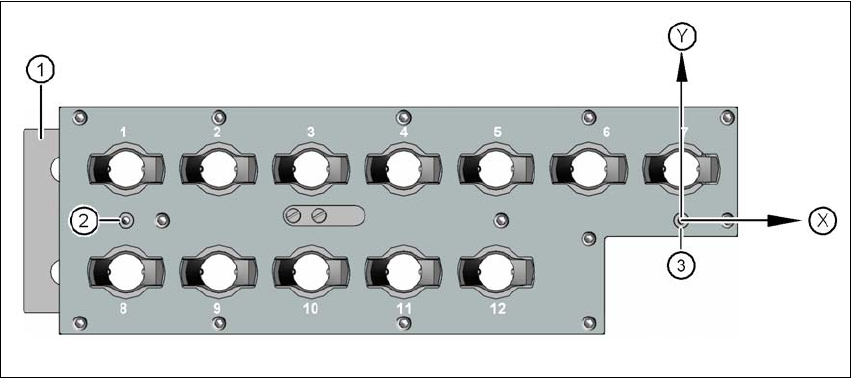

Jn 6.1 - 23 Imiotsakute magasin - koordinaatmärgid asukoha ja nurgaasendi määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärk nurgaasendi määramiseks
(3) Koordinaatmärgid asukoha määramiseks
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
345
6.1.5 Imiotsakute vahetaja SIPLACE TwinStari jaoks
Toote nr 03005191-xx Magasin 2 imiotsaku jaoks
Toote nr 03001807-xx Magasin 1 imiotsaku jaoks
6
Jn 6.1 - 24 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
6.1.5.1 Kirjeldus
Antud imiotsakute vahetaja mahutab kuni 12 salve. Saadaval on kaks erinevat magasinitüüpi:
standardmagasinid ja eriimiotsakute või haaratsitega magasinid. Magasinid paiknevad ühisel kan-
duril. Need tsentreeritakse kahe silindertihvti abil ja kinnitatakse kahe peitpeakruviga.
