Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused Alates tarkvaraversioonist 710.0 Väl jaanne 12/2016 6.1 Imiotsakute vahetaja 347 6.1.5.3 Konfigureerimisnäide: T winSt ar mudelile SIPLACE X4 S Ühe imiotsakute vahet aja s…
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
346
6.1.5.2 Tehnilised andmed
6
Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Magasinide arv
Kohad 1 ja 3 6
Kohad 2 ja 4 6
maks. 12 magasini, max 24 imiotsaku garaaži
maks. 10 magasini, max 20 imiotsaku garaaži
Imiotsakupesade arv vabalt konfigureeritav
Standardne konfiguratsioon 3 magasini, igas kaks imiotsakugaraaži
1 magasin, 1 imiotsakugaraaž
Imiotsakute tüübid 4 xx adapteriga
5xx (standardne)
9 xx adapteriga
Eriotsak, haarats
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
347
6.1.5.3 Konfigureerimisnäide: TwinStar mudelile SIPLACE X4 S
Ühe imiotsakute vahetaja saab paigaldada TwinStarile igasse järgmiselt loetletud kohta.
Imiotsakute vahetaja asendites 1, 3 ja 4: 12 salve
Imiotsakute vahetaja asendis 2: 10 salve
Seega on kokku 2 imiotsakute vahetajat, 22 salve ning 44 imiotsakute baasi.
6
Jn 6.1 - 25 Imiotsakute vahetaja asendi SIPLACE TwinStari jaoks - konfigureerimisnäide (SIPLACE X4 S)
(1) Imiotsakute vahetusmehhanism TwinStari jaoks
(2) TwinStar
(3) Liikumatud kaamerad
(4) MultiStar
(5) Imiotsakute vahetusmehhanism MultiStari jaoks
(6) Multistari rea 2 imiotsakute vahetaja (valikuline)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
348
6.1.5.4 Montaaž
Imiotsakute vahetusmehhanism kinnitatakse komponendikäru COT-osa külge.
6

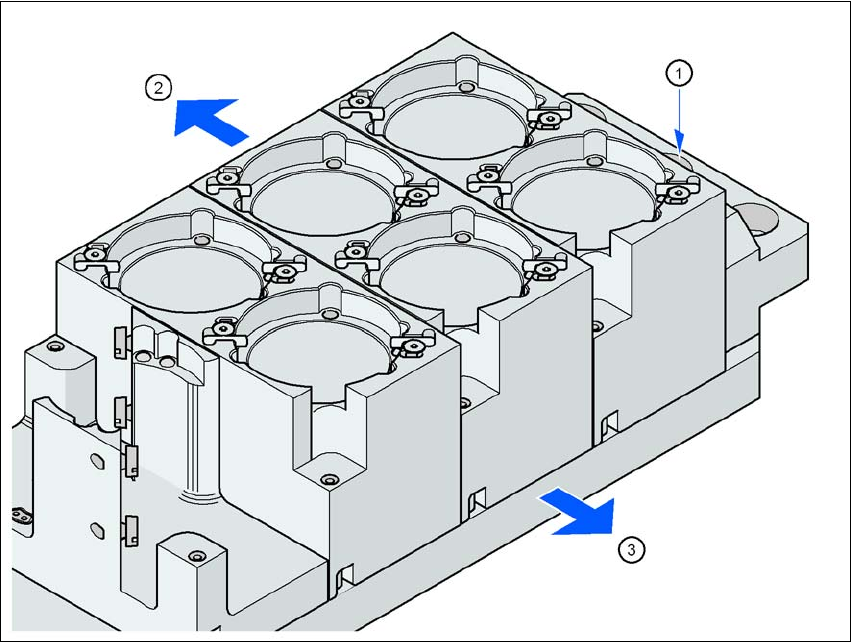

Jn 6.1 - 26 Paigaldusasend
(1) Märkeava
(2) Operaatori pool
(3) Trükkplaadikonveieri poole näitav nool
6
Seadke imiotsakute vahetusmehhanism nii, et märkeava (pos. 1) jääks operaatori poolt vaa-
datuna vasakule.
