Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.10 3D koplanaarsuslaseri moodul
383
6.10.2 Tehnilised andmed
6
komponendid QFP, SO, BGA, Gullwing, ühendus
Täpsus
*a
± 15 µm (3σ), ± 20 µm (4σ)
Maksimaalne komponendi suurus 50 x 50 mm²
Komponendi maks. kõrgus 17 mm
BGA-komponentide kuju
min viigulaba läbimõõt
Min viigulaba samm
Min viigulabade arv
400 μm
800 μm
6
Gullwing-komponendi kuju
min viigulaius
*b
Min juhtmesamm
Min juhtmete arv
300 μm
500 μm
5
Maksimaalne liitmiku mõõt 120 x 20 mm²
Liitmik (Gullwing)
Min viigulaius
b
Min juhtmesamm
Min juhtmete arv
300 μm
500 μm
5
Ladumispea tüüp TwinHead, MultiStar
Laseri kaitseklass
3D koplanaarsusandur
Ladumismasin
3B
2
*)a Viigulaba/viigu kohta
*)b Väiksemate juhtmelaiuste asjus pöörduge kohaliku tootejuhi poole
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.11 Liikumatud kaamerad Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
384
6.11 Liikumatud kaamerad
6.11.1 Statsionaarne P&P-komponendikaamera (tüüp 25), 16 x 16, digitaalne (FC-
kaamera)
Toote nr 03105205-xx Statsionaarne komponendikaamera 16x16 digitaalne, tüüp 25
6

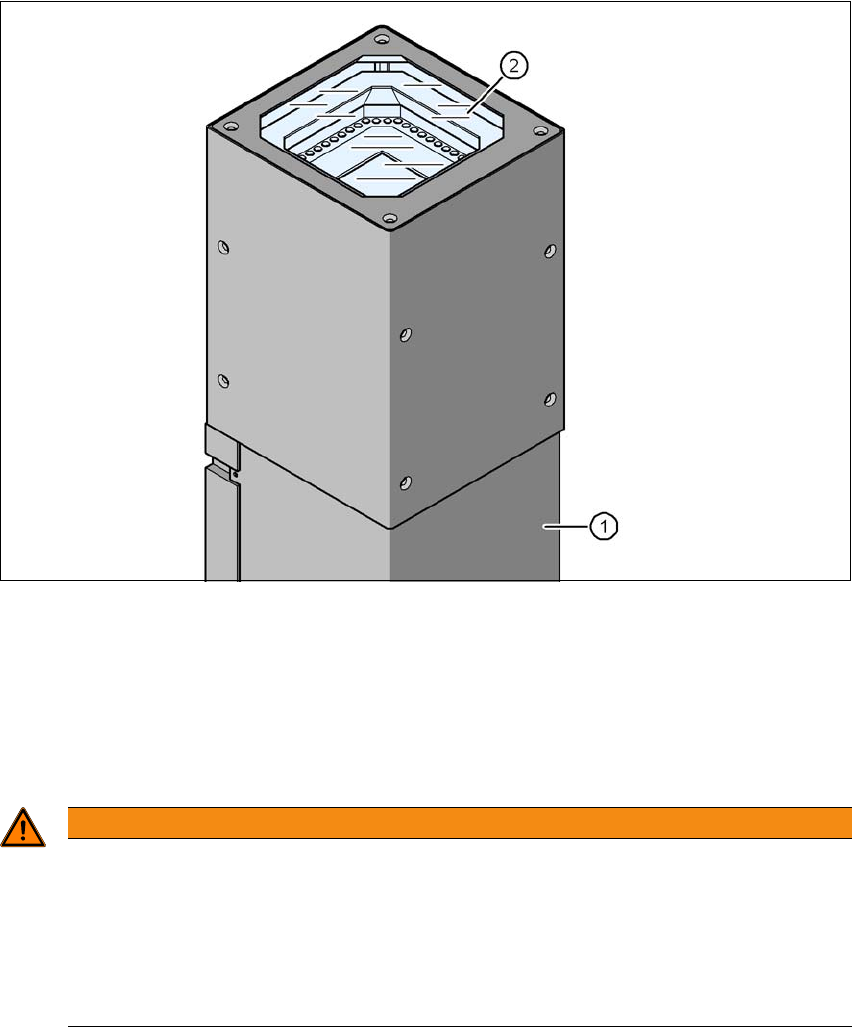

Jn 6.11 - 1 Statsionaarne P&P-komponendikaamera (tüüp 25), 16 x 16, digitaalne (FC-kaamera)
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
6.11.1.1 Ohutusjuhised
6
HOIATUS
Kokkupõrkeoht!
Tööpea TwinStari/VHF-i vahetamisel SpeedStari vastu põrkub SpeedStar kokku kaame-
ra korpusega.
Demonteerige TwinStari statsionaarne komponendikaamera.
Ladumispea laadimisel TwinStarist MultiStari paigaldatakse statsionaarne kompo-
nendikaamera alumisse asendisse.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.11 Liikumatud kaamerad
385
6.11.1.2 Tehnilised andmed
6
Komponentide mõõtmed 0,2 x 0,2 mm kuni 16 x 16 mm üksikkomponendi mõõtmiseks
Komponendisortiment 0402 kuni SO, PLCC, QFP, pesad, pistikud, BGA, spetsiaalsed kom-
ponendid, korpuseta kristallid, pöördkiibid, varjed
min viigusamm 0,25 mm
min viigulaius 0,1 mm
min viigulaba samm 0,14 mm
min viigulaba läbimõõt 0,08 mm
Vaateväli 19,4 x 19,4 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
