6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria 6.11 Liikumatud kaamerad Alates tark varaversioonist 710.0 Väljaanne 12/2016 386 6.1 1.2 Komponendikaamera, liikumatu P& P , tüü p 33, 55 x 45, digit aalne T oote nr 0…
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.11 Liikumatud kaamerad
385
6.11.1.2 Tehnilised andmed
6
Komponentide mõõtmed 0,2 x 0,2 mm kuni 16 x 16 mm üksikkomponendi mõõtmiseks
Komponendisortiment 0402 kuni SO, PLCC, QFP, pesad, pistikud, BGA, spetsiaalsed kom-
ponendid, korpuseta kristallid, pöördkiibid, varjed
min viigusamm 0,25 mm
min viigulaius 0,1 mm
min viigulaba samm 0,14 mm
min viigulaba läbimõõt 0,08 mm
Vaateväli 19,4 x 19,4 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.11 Liikumatud kaamerad Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
386
6.11.2 Komponendikaamera, liikumatu P&P, tüüp 33, 55 x 45, digitaalne
Toote nr 03105198-xx Statsionaarne kaamera CPP-tööpeale, tüüp 33
6

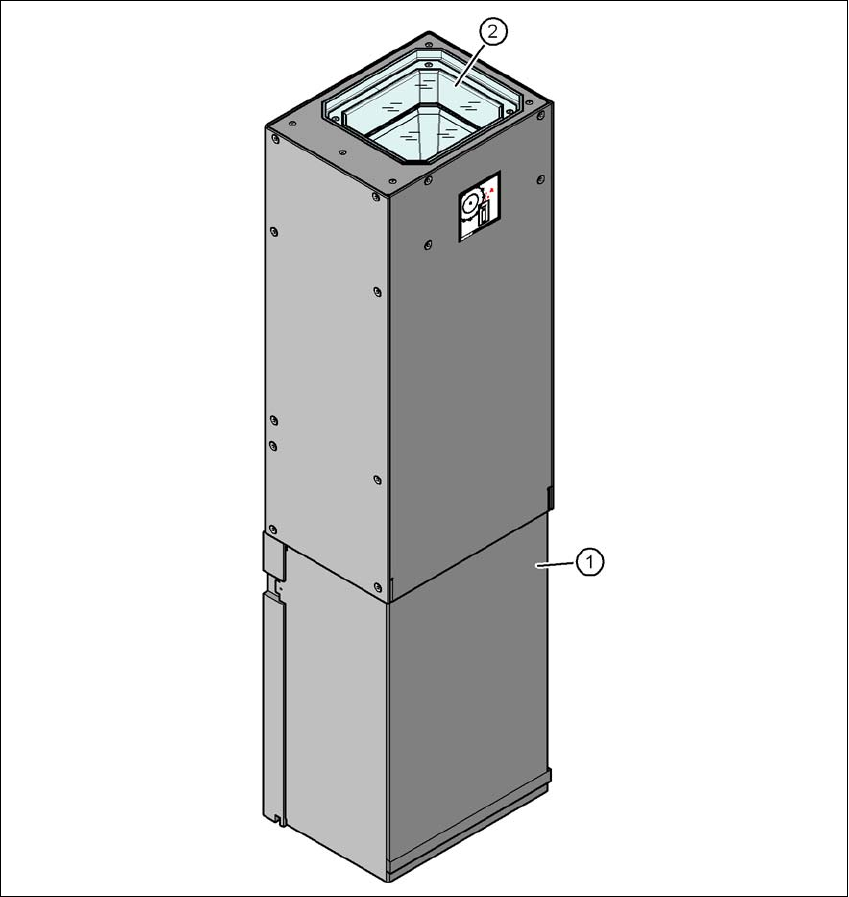

Jn 6.11 - 2 Statsionaarse P&P komponendikaamera ehitus, tüüp 33, 55 x 45, digitaalne
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.11 Liikumatud kaamerad
387
6.11.2.1 Ohutusjuhised
6
6.11.2.2 Tehnilised andmed
6
6
HOIATUS
Kokkupõrkeoht!
Tööpea TwinStari/VHF-i vahetamisel SpeedStari vastu põrkub SpeedStar kokku kaame-
ra korpusega.
Demonteerige TwinStari statsionaarne komponendikaamera.
Ladumispea laadimisel TwinStarist MultiStari paigaldatakse statsionaarne kompo-
nendikaamera alumisse asendisse.
Komponentide mõõtmed 0,5 x 0,5 mm kuni 55 x 45 mm
Komponendisortiment 0402, MELF, SO, PLCC, QFP, elektrolüütkondensaatorid, BGA
min viigusamm 0,3 mm
min viigulaius 0,15 mm
min viigulaba samm 0,35 mm
min viigulaba läbimõõt 0,2 mm
Vaateväli 65 x 50 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
