Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.11 Liikumatud kaamerad
387
6.11.2.1 Ohutusjuhised
6
6.11.2.2 Tehnilised andmed
6
6
HOIATUS
Kokkupõrkeoht!
Tööpea TwinStari/VHF-i vahetamisel SpeedStari vastu põrkub SpeedStar kokku kaame-
ra korpusega.
Demonteerige TwinStari statsionaarne komponendikaamera.
Ladumispea laadimisel TwinStarist MultiStari paigaldatakse statsionaarne kompo-
nendikaamera alumisse asendisse.
Komponentide mõõtmed 0,5 x 0,5 mm kuni 55 x 45 mm
Komponendisortiment 0402, MELF, SO, PLCC, QFP, elektrolüütkondensaatorid, BGA
min viigusamm 0,3 mm
min viigulaius 0,15 mm
min viigulaba samm 0,35 mm
min viigulaba läbimõõt 0,2 mm
Vaateväli 65 x 50 mm
Valgustuse tüüp Eestvalgustus (6 programmeeritavat nivood)
6 Jaamapikendused Kasutusjuhend SIPLACE X-Seeria
6.12 Siemensi liides Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
388
6.12 Siemensi liides
Toote nr 00116808-xx SIPLACE'i liides
Ladumismasina konveieriliides on alates X-Seeriast konfigureeritud SMEMA standardi
järgi. Võimalik on kasutada ka liidest, mis töötab vastavalt Siemensi standardile. See on oluline
eelis X-Seeria masina integreerimisel vanemasse SIPLACE'i liini, sest
vanemaid masinaid pole tarvis moderniseerida SMEMA standardile vastavaks.
Konfigureerige lihtsalt X-Seeria masinate konveieri liides vastavalt Siemensi standardile ning
ühendage masin vastavat liideskaablit kasutades.
Kasutusjuhend SIPLACE X-Seeria 6 Jaamapikendused
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 6.13 Tugitihvt
389
6.13 Tugitihvt
Toote nr 00119680-xx Tugitihvt
Ladumise käigus on laiadel plaatidel tendents painduda ning teatavates olukordades pole võima-
lik enam komponente ettenähtud täpsusega laduda. Ladumistäpsust mõjutab ka trükkplaatide
suur kumerus. Probleemi saab lihtsalt vältida tugitihvtide paigaldamisega tõstelauale.
6

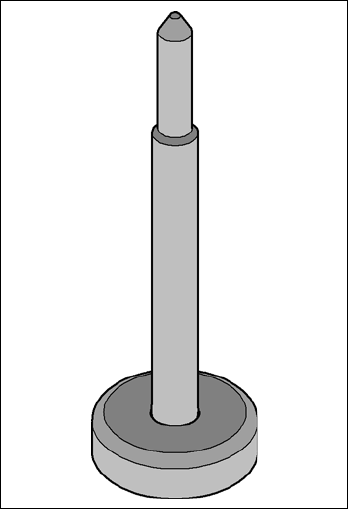

Jn 6.13 - 1 Tugitihvt
